2024年2月9日金曜日

Study on Methods for Achieving Service Extensibility in Secure Overlay Network Systems

埋め込みコード

iframe

<iframe src="https://www.ren510.dev/slides/embed/study-on-methods-for-achieving-service-extensibility-in-secure-overlay-network-systems/" title="Study on Methods for Achieving Service Extensibility in Secure Overlay Network Systems" width="100%" style="aspect-ratio:1.778" frameborder="0" allow="clipboard-write" allowfullscreen></iframe>

script タグ

<script defer class="ren510-slide-embed" data-slug="study-on-methods-for-achieving-service-extensibility-in-secure-overlay-network-systems" data-ratio="1.7777777777777777" src="https://www.ren510.dev/static/slides/embed.js"></script>

🤖 AI による要約 ✨

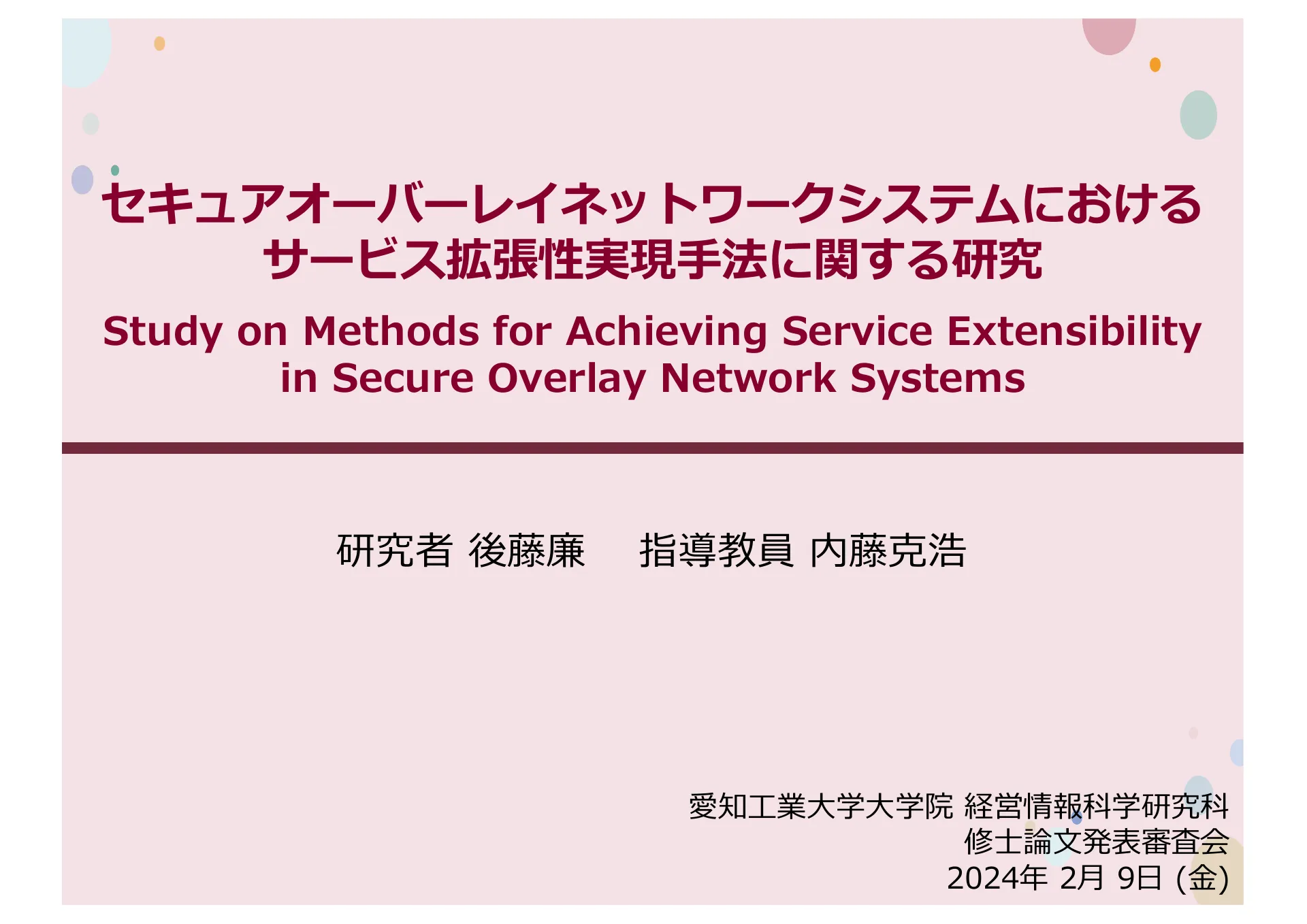

P.1 — タイトルスライド。修士論文発表審査会。セキュアオーバーレイネットワークシステムにおけるサービス拡張性実現手法に関する研究。

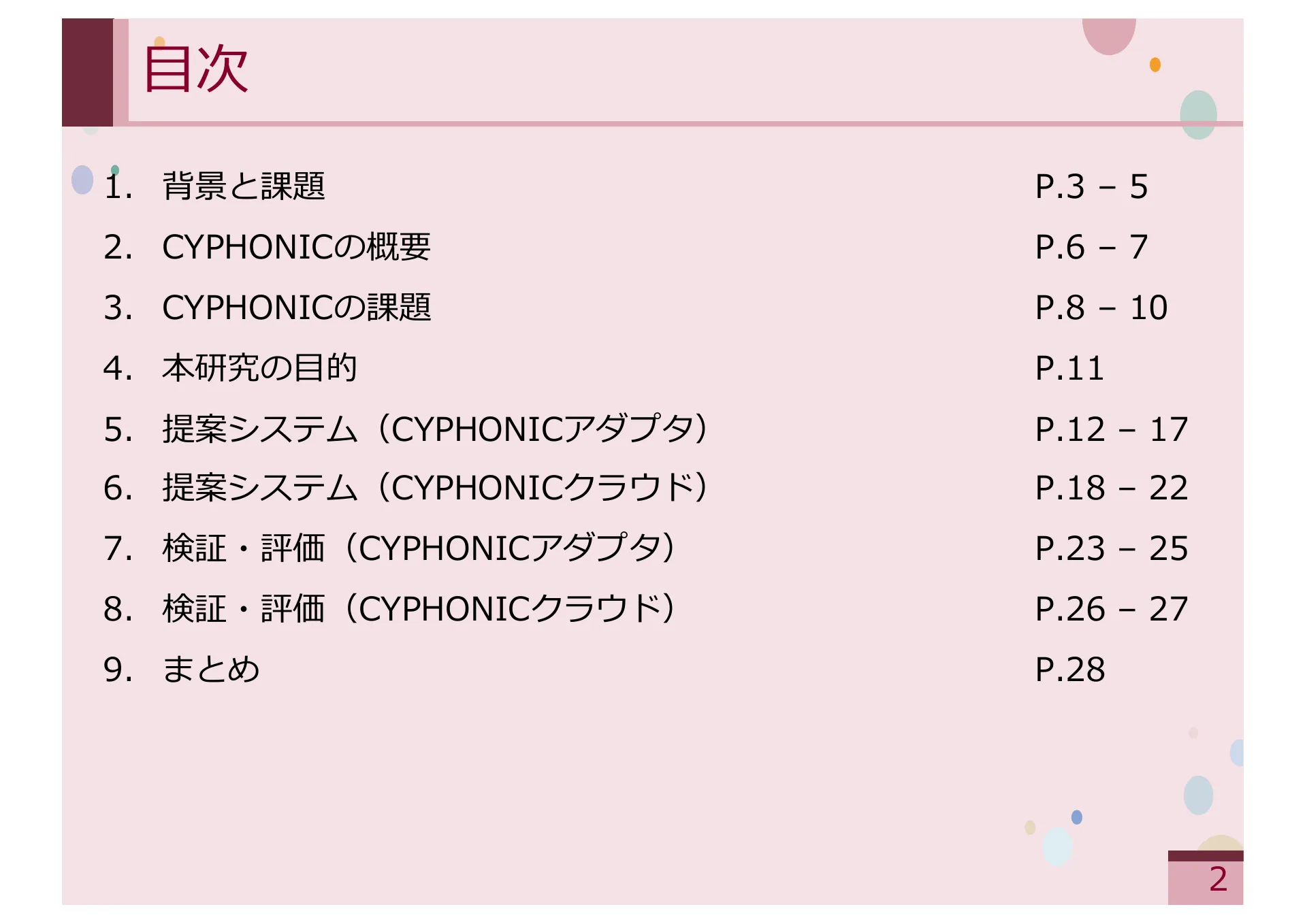

P.2 — 目次。背景と課題、CYPHONIC の概要・課題、提案システム、検証・評価、まとめの9章構成。

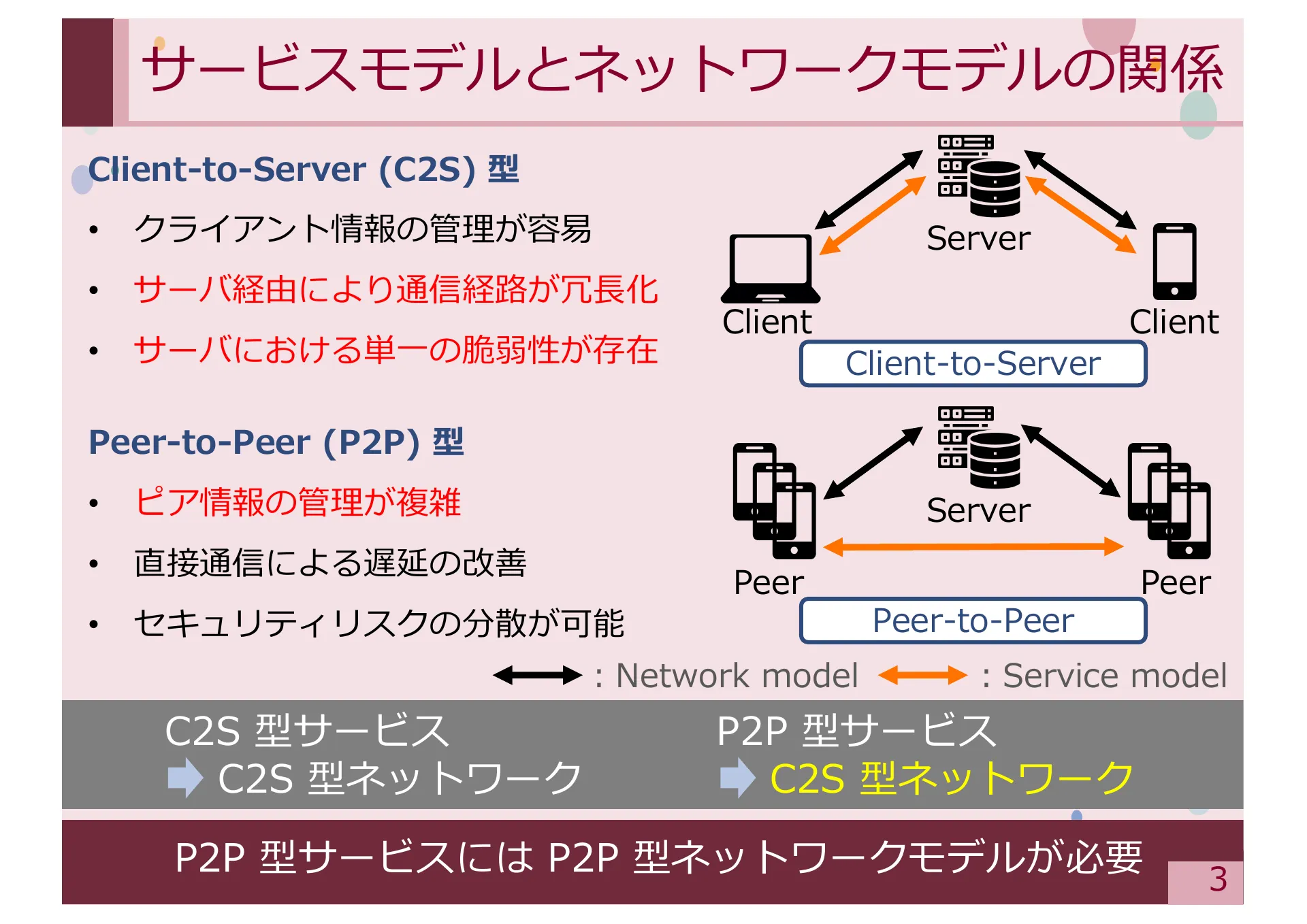

P.3 — サービスモデルとネットワークモデルの関係。C2S 型と P2P 型の特徴を比較。

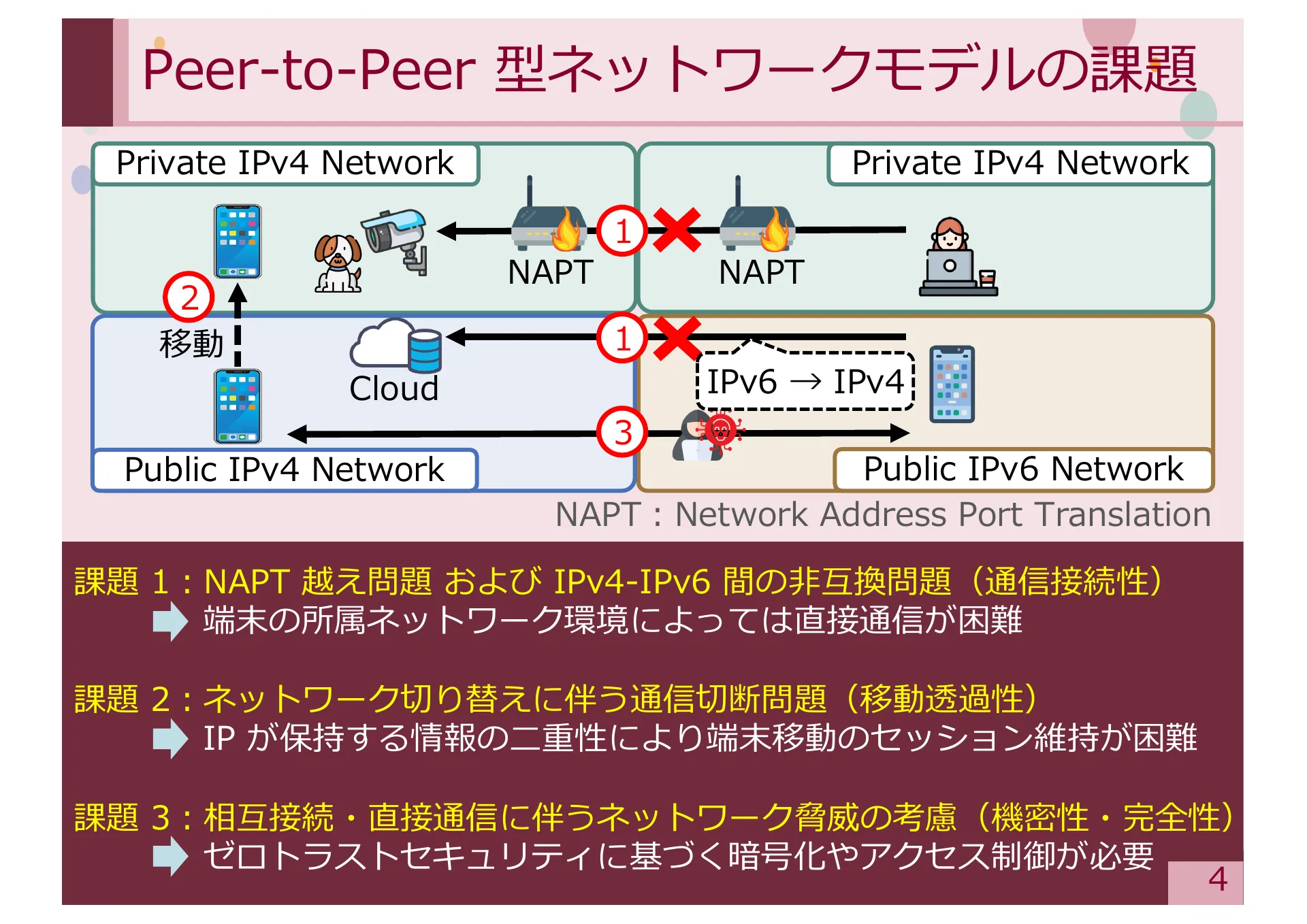

P.4 — P2P 型ネットワークモデルの課題。NAPT 越え問題、IPv4-IPv6 間の非互換問題について。

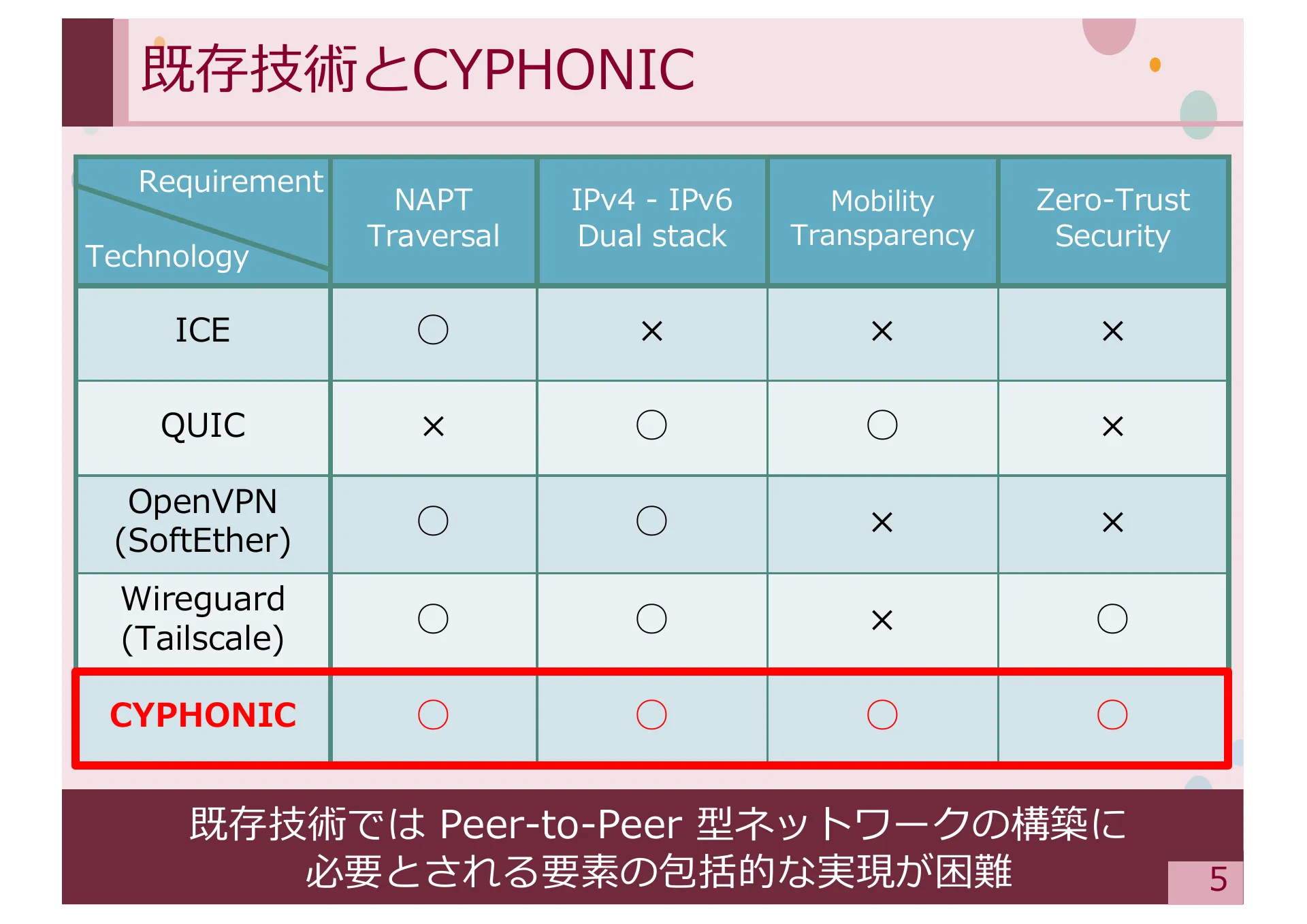

P.5 — 既存技術と CYPHONIC の比較。ICE、QUIC、OpenVPN、Wireguard 等との要件対応表。

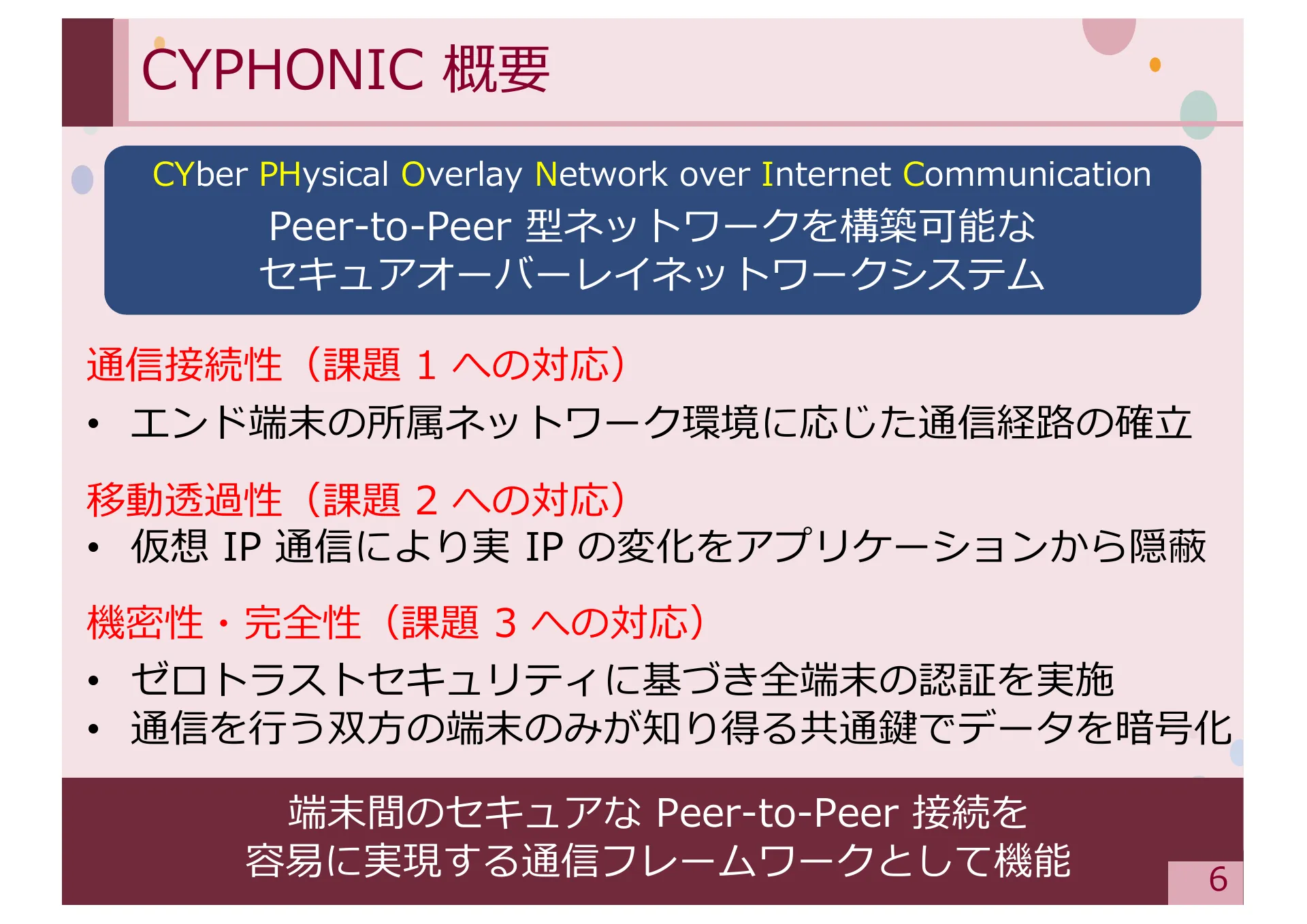

P.6 — CYPHONIC の概要。通信接続性、移動透過性、機密性・完全性を備えた P2P 型セキュアオーバーレイネットワークシステム。

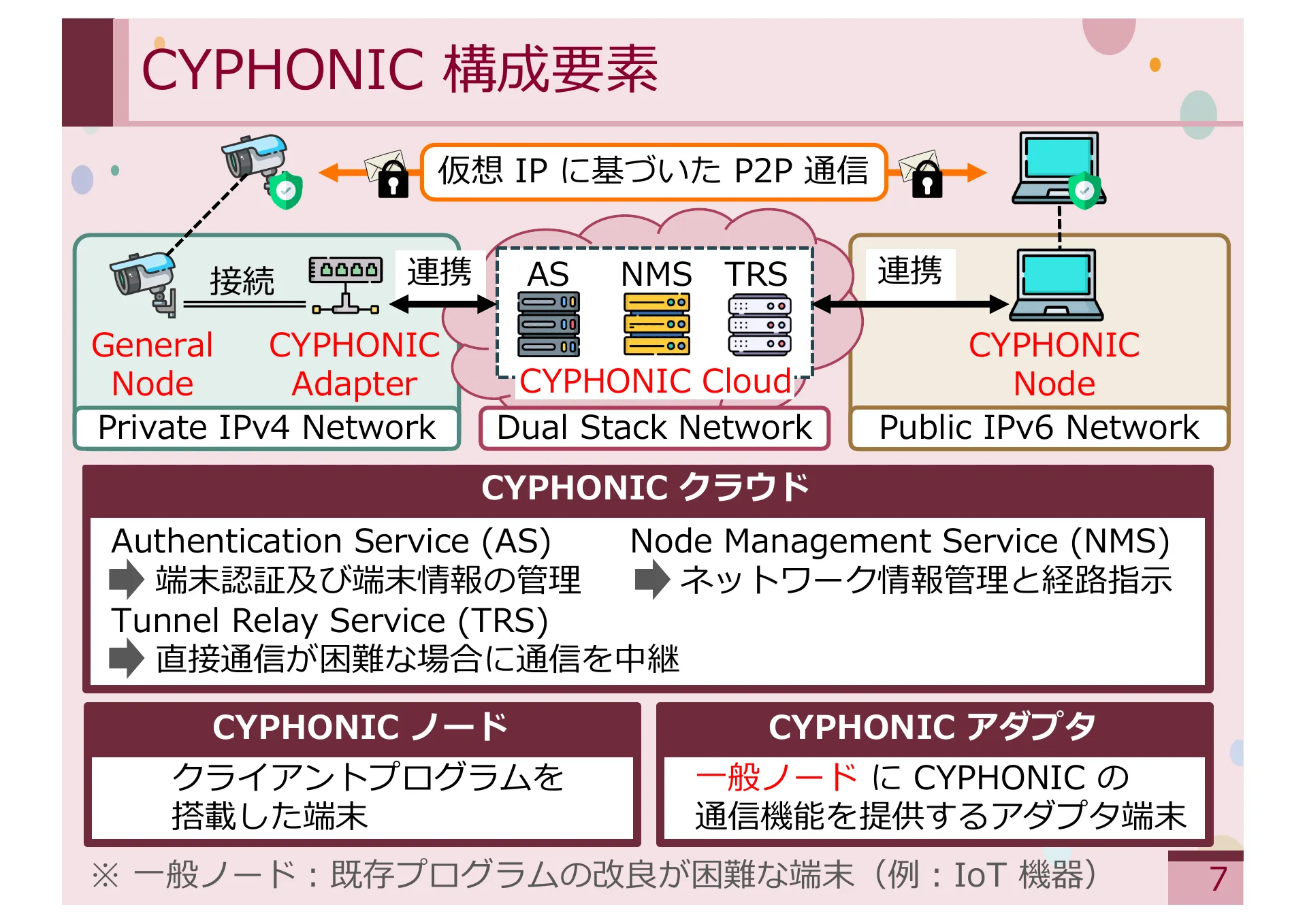

P.7 — CYPHONIC の構成要素。AS（認証）、NMS（ネットワーク情報管理）、TRS（通信中継）の各サービスを説明。

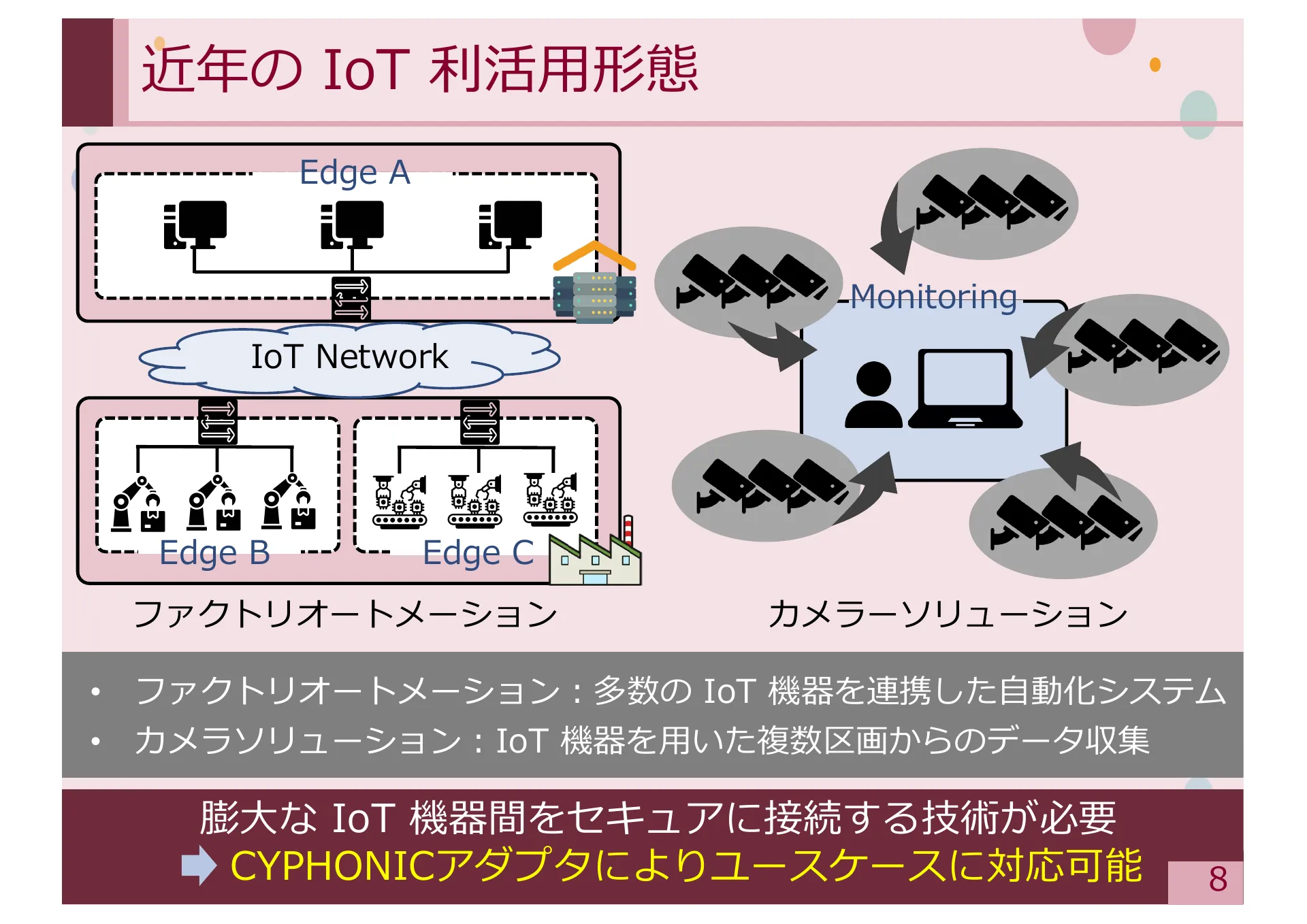

P.8 — 近年の IoT 利活用形態。ファクトリオートメーションやカメラソリューション等の活用例。
P.9 — CYPHONIC アダプタの必要機能。一般ノードとの1対1対応の制約とシングルスレッド処理の課題。

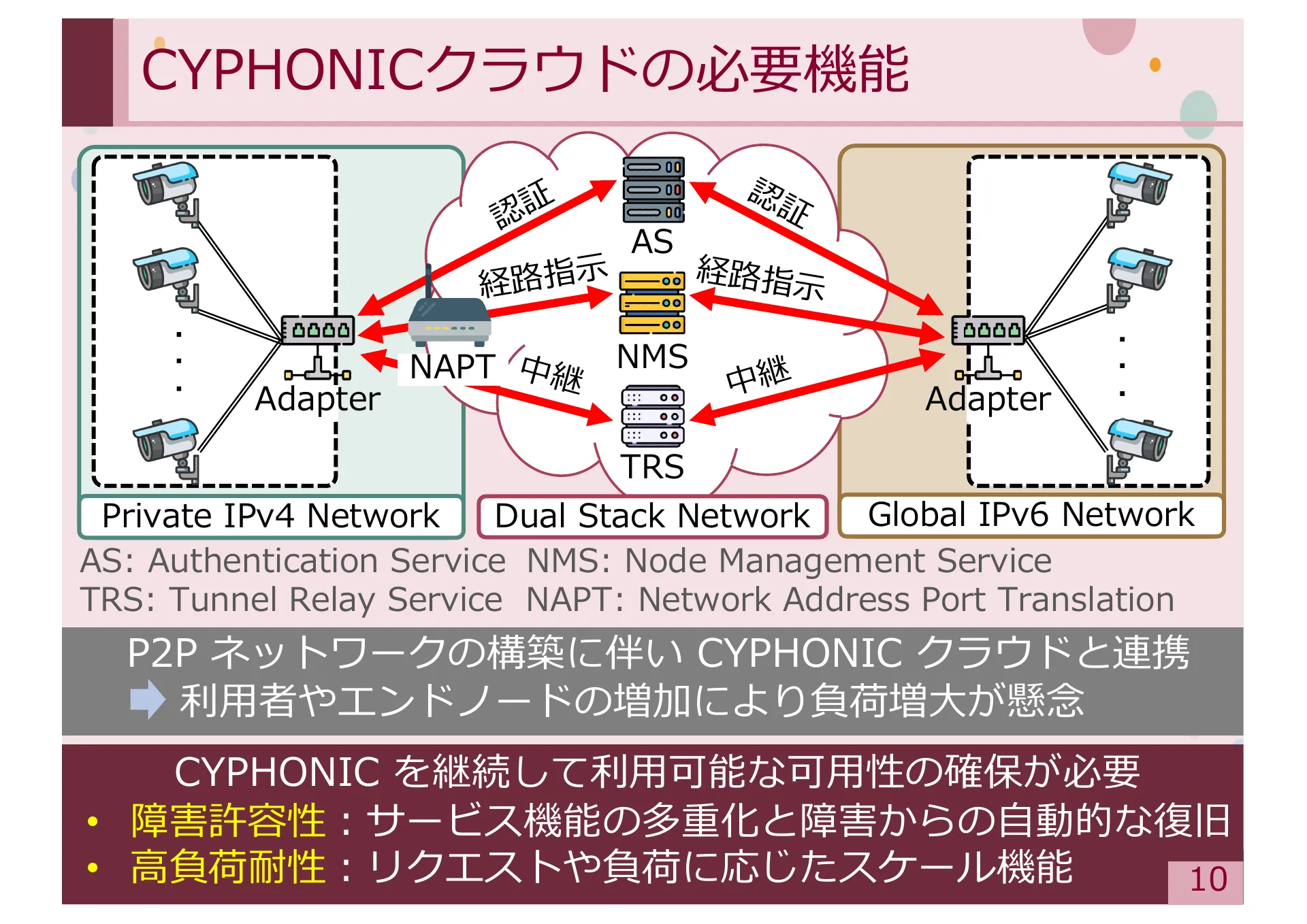

P.10 — CYPHONIC クラウドの必要機能。AS・NMS における認証・経路指示処理の構成。

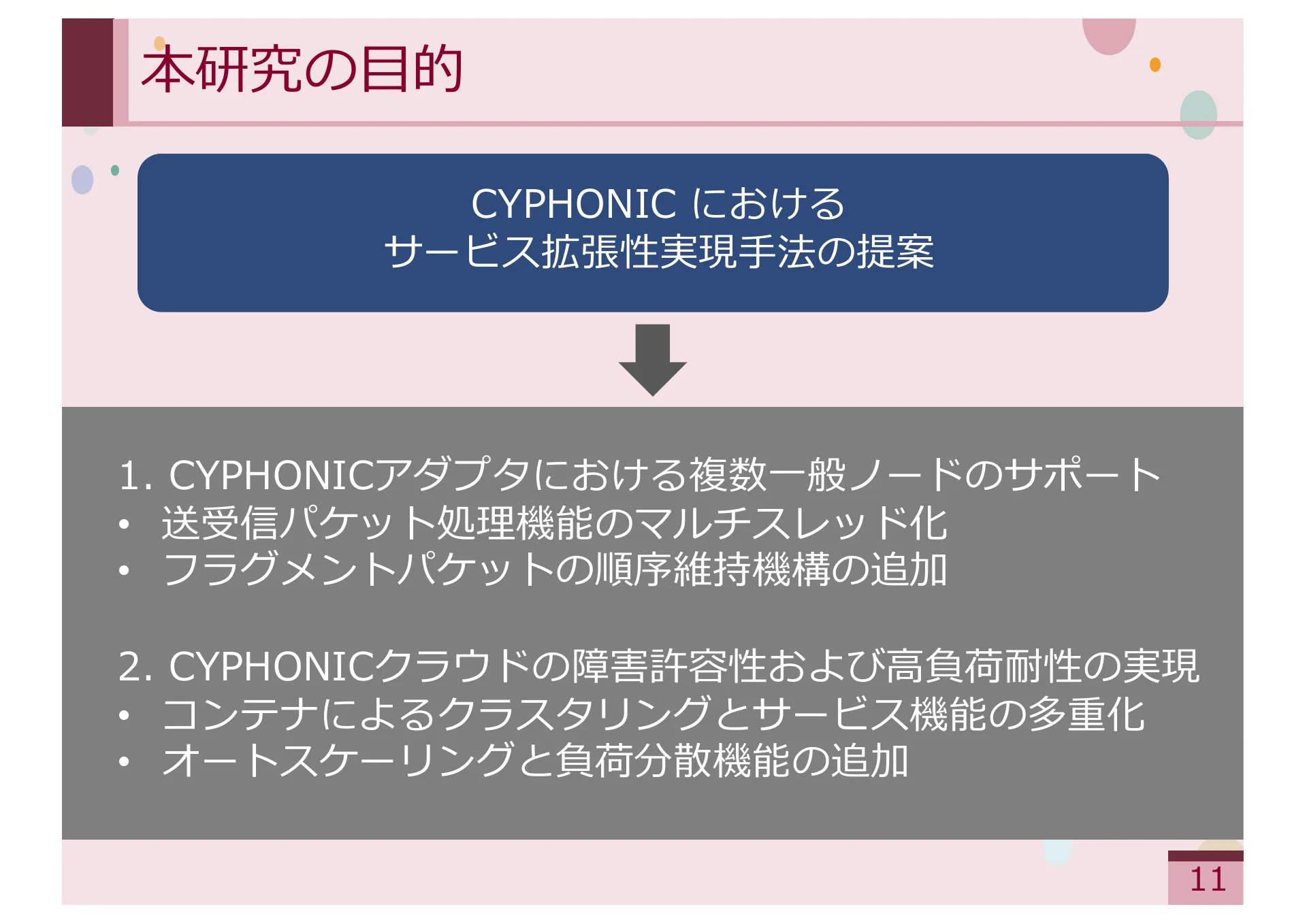

P.11 — 本研究の目的。CYPHONIC アダプタの複数一般ノードサポートとクラウドの障害許容性・高負荷耐性の実現。

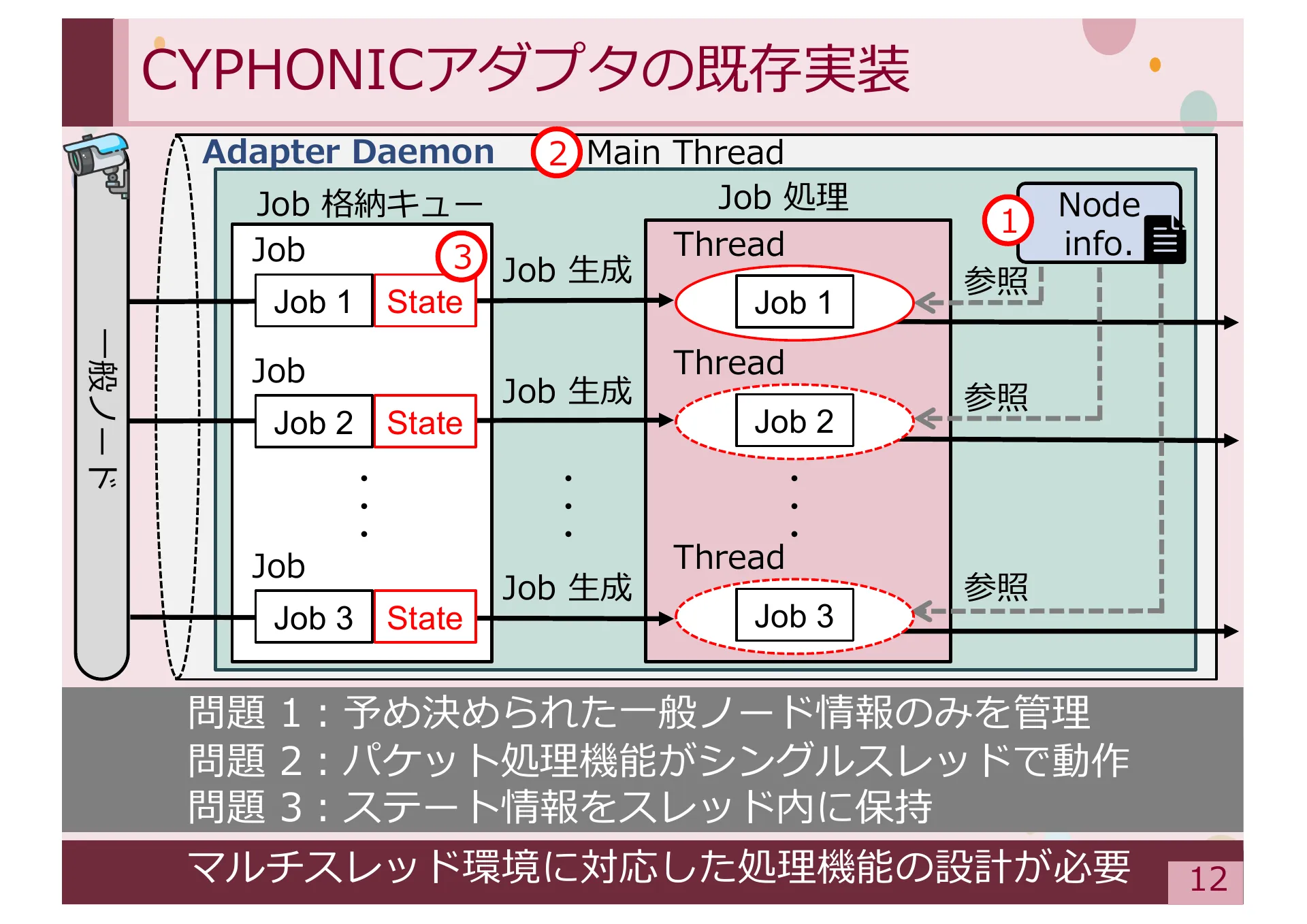

P.12 — CYPHONIC アダプタの既存実装。Job 格納キューとメインスレッドによる処理モデル。

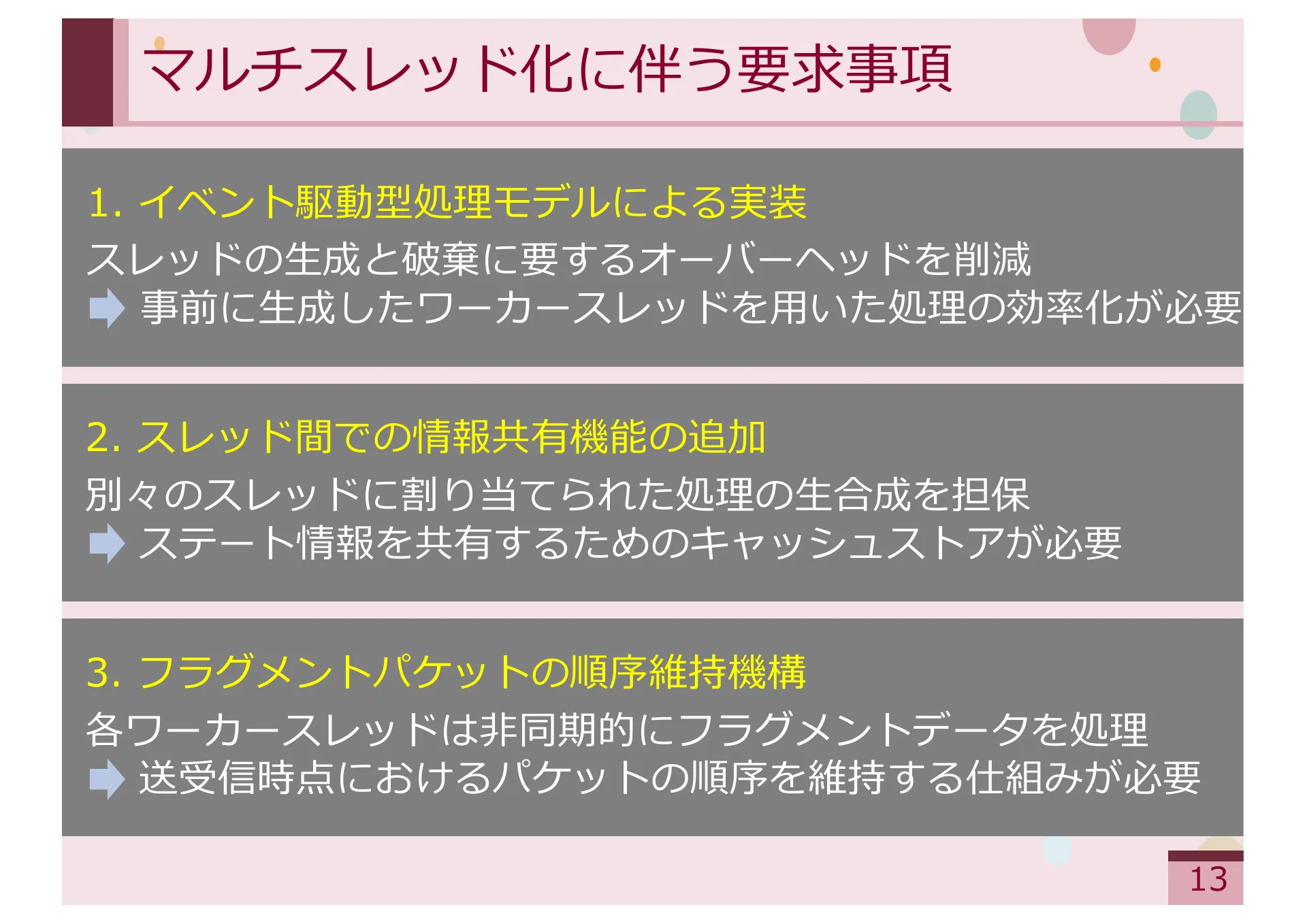

P.13 — マルチスレッド化の要求事項。イベント駆動型処理、スレッド間情報共有、フラグメント順序維持の3点。

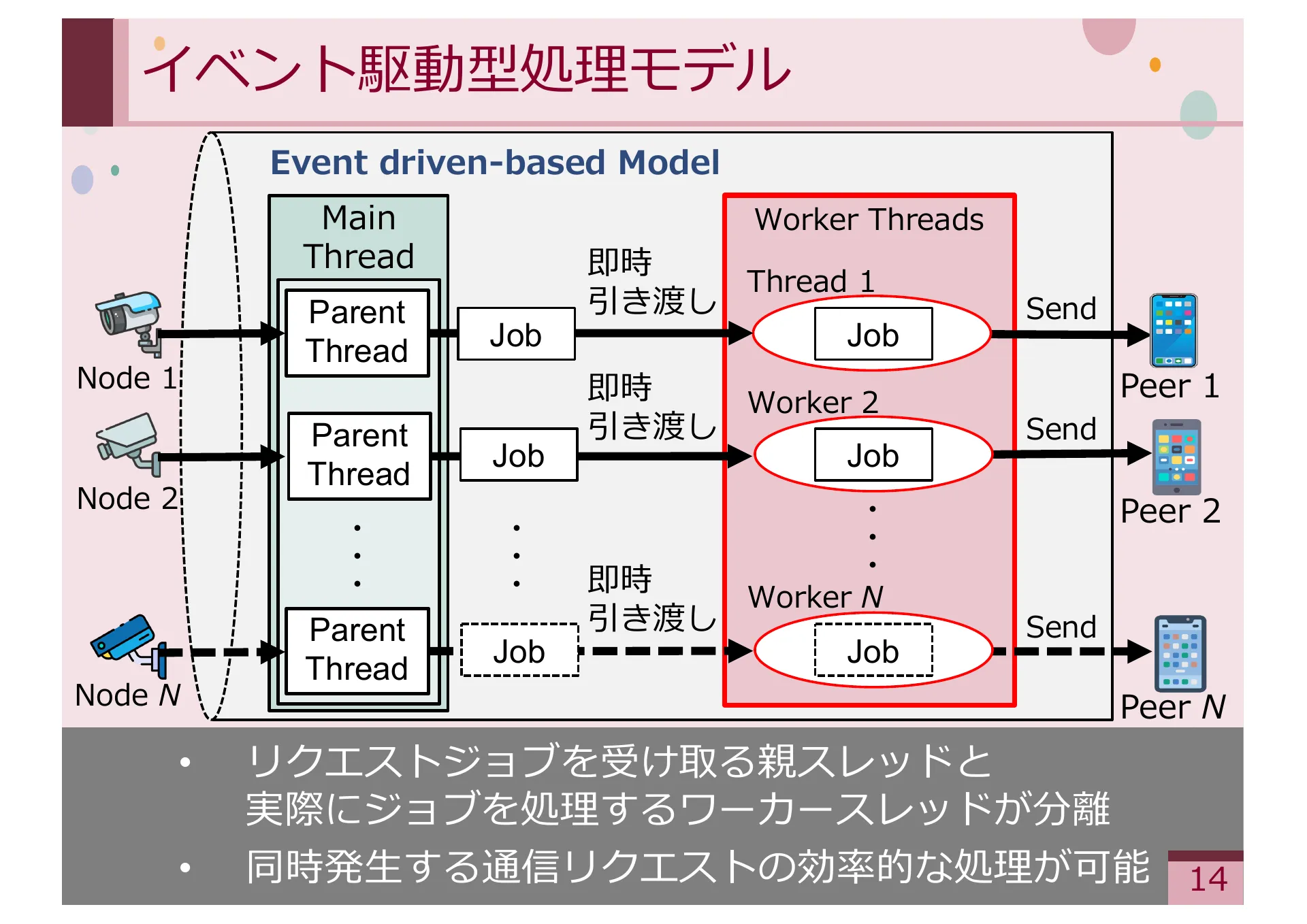

P.14 — イベント駆動型処理モデルの設計。Parent Thread から Worker Thread への即時ジョブ引き渡し。

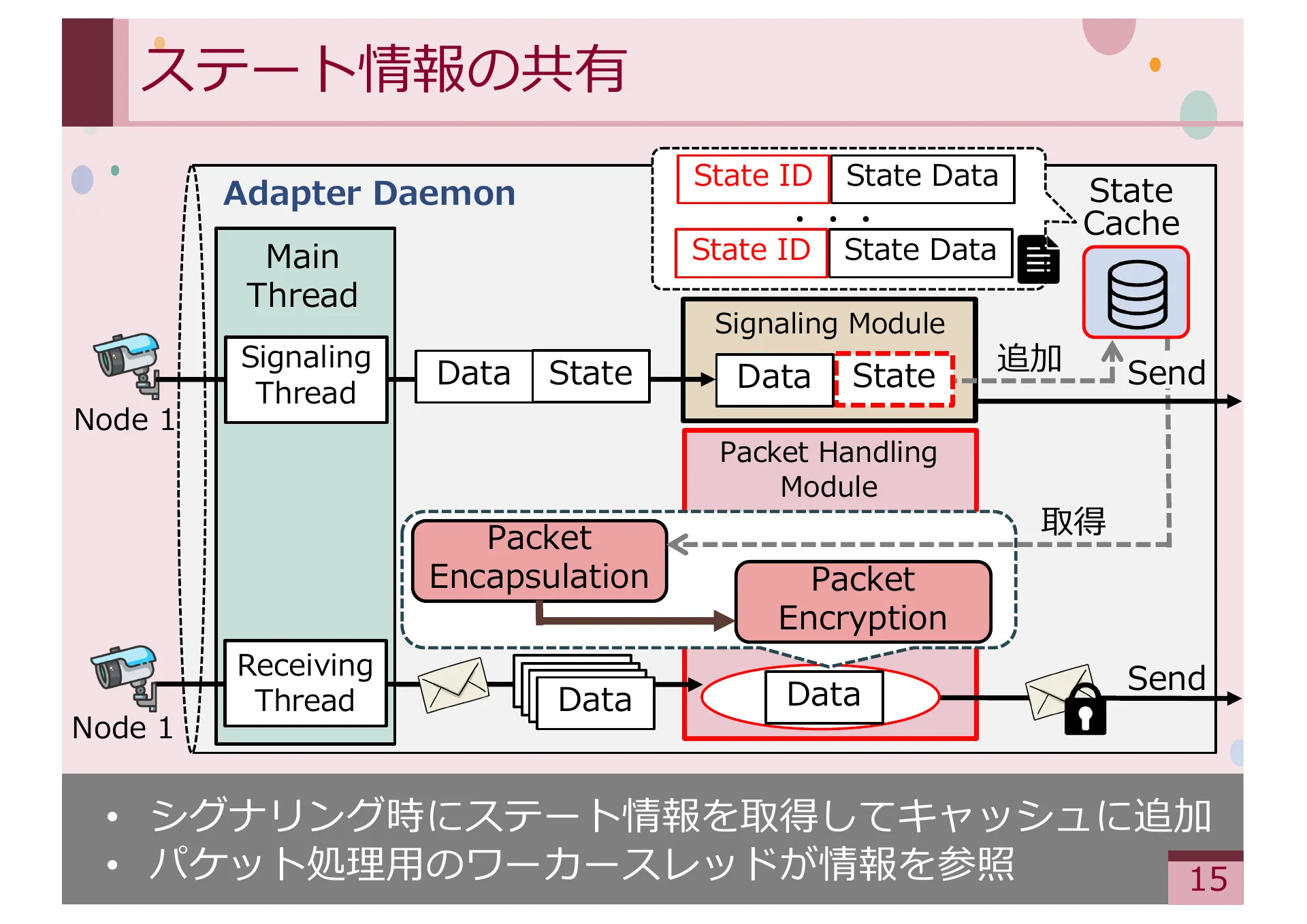

P.15 — ステート情報の共有機構。State Cache と Signaling Module を用いたスレッド間データ共有。

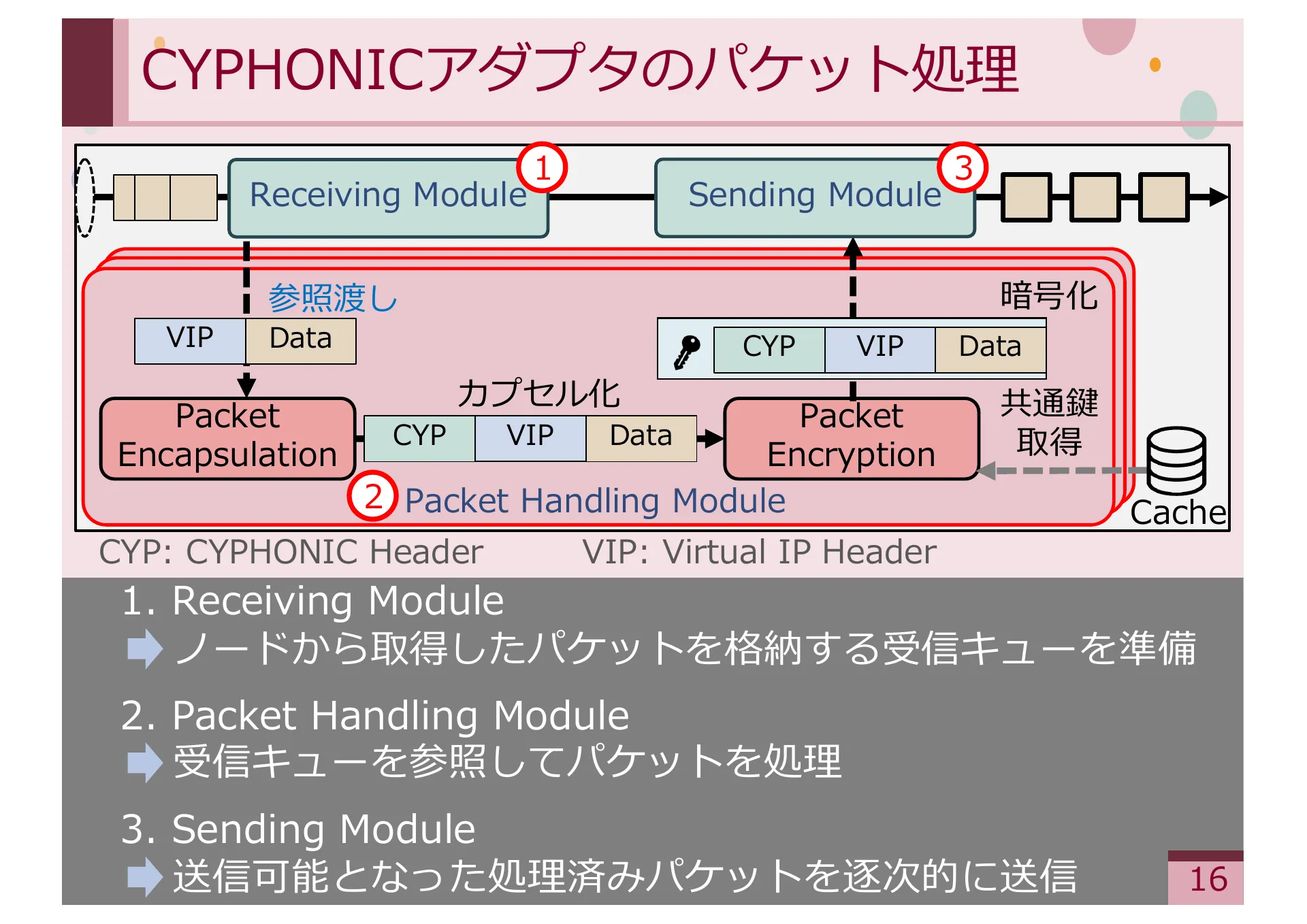

P.16 — CYPHONIC アダプタのパケット処理。Receiving Module、Packet Handling Module、Sending Module の3段構成。

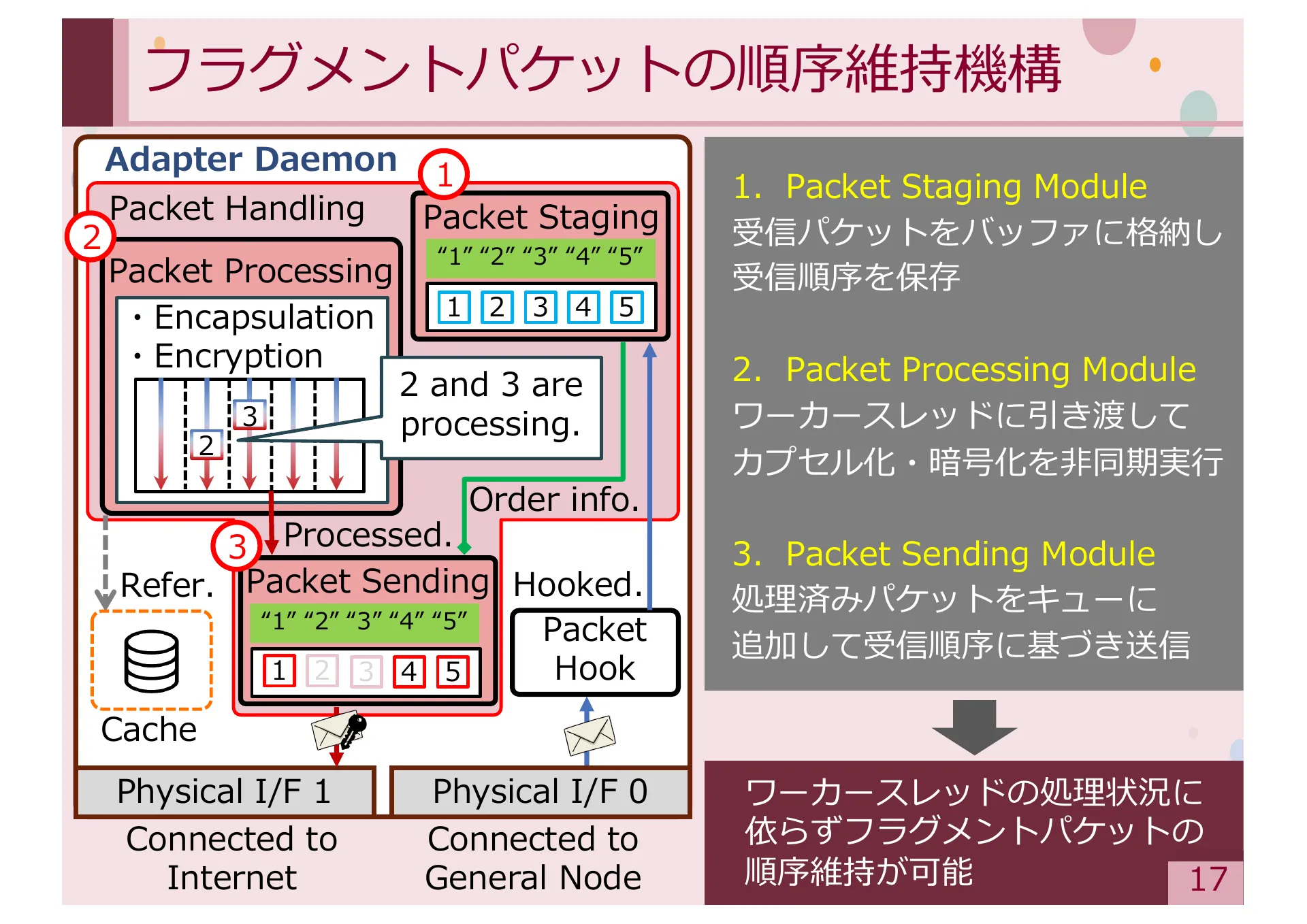

P.17 — フラグメントパケットの順序維持機構。Packet Staging、Processing、Sending の各モジュールの連携。

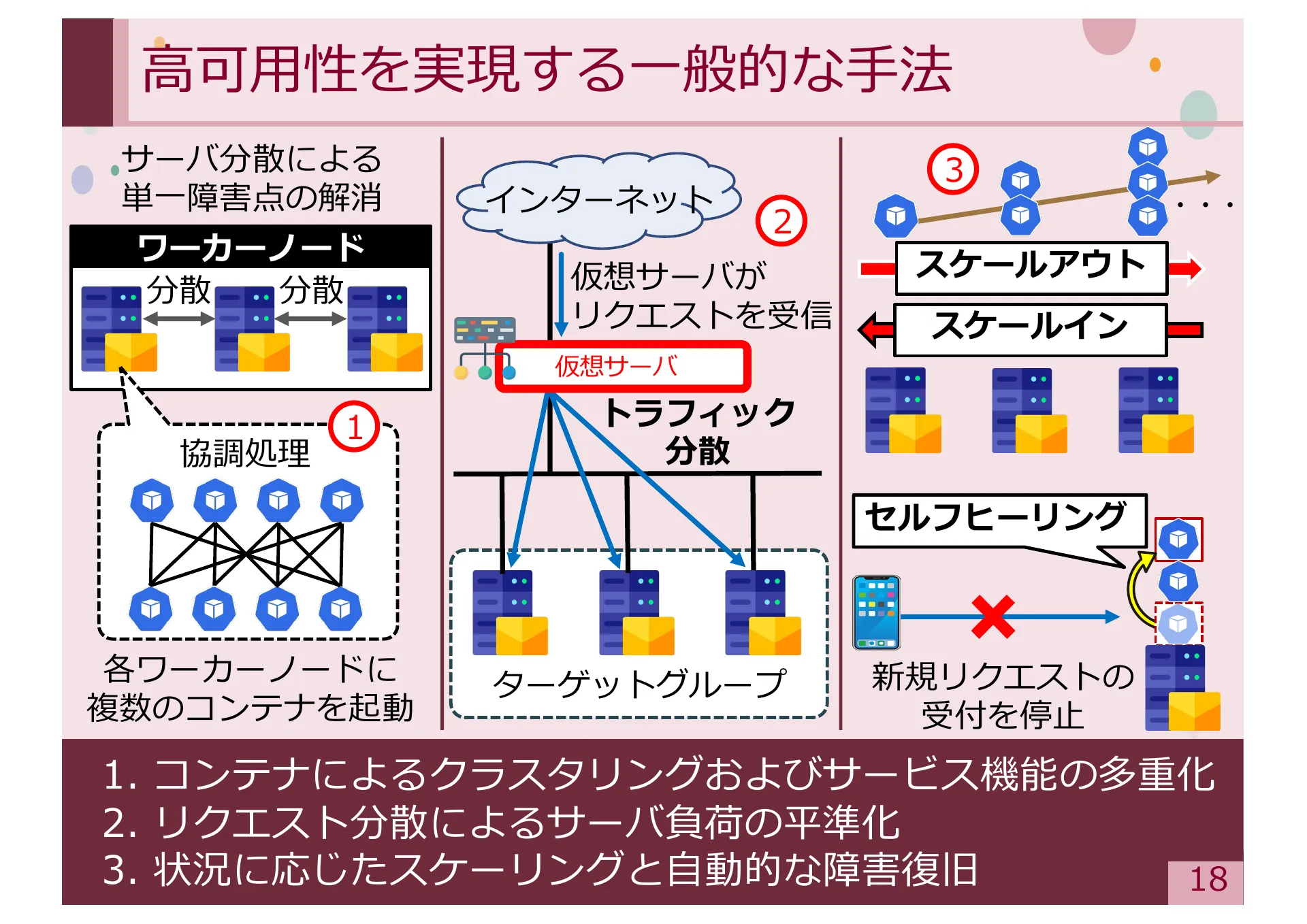

P.18 — 高可用性を実現する一般的手法。サーバ分散、スケールアウト/イン、セルフヒーリングの概要。

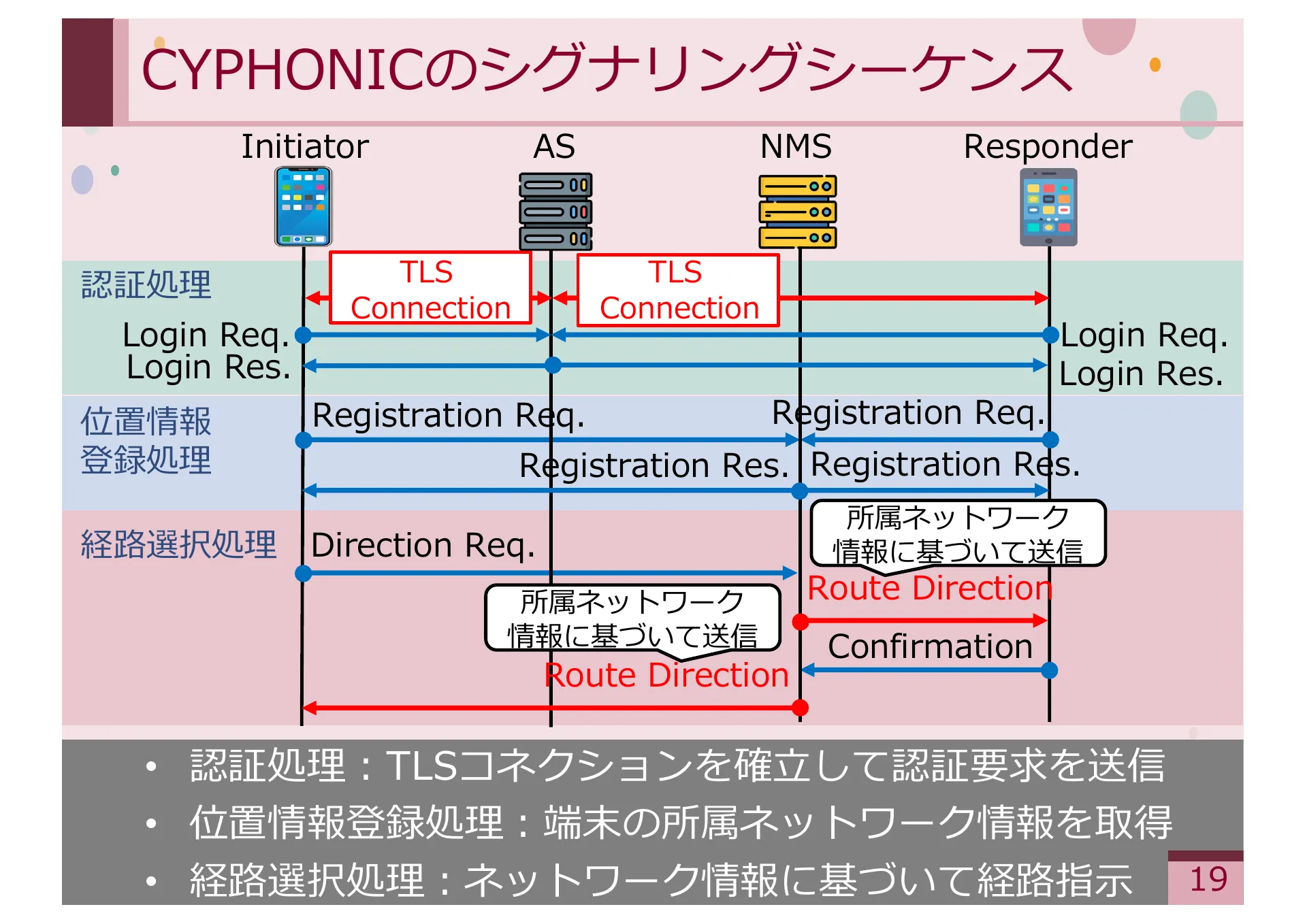

P.19 — CYPHONIC のシグナリングシーケンス。認証処理、位置情報登録、経路選択処理のフロー。

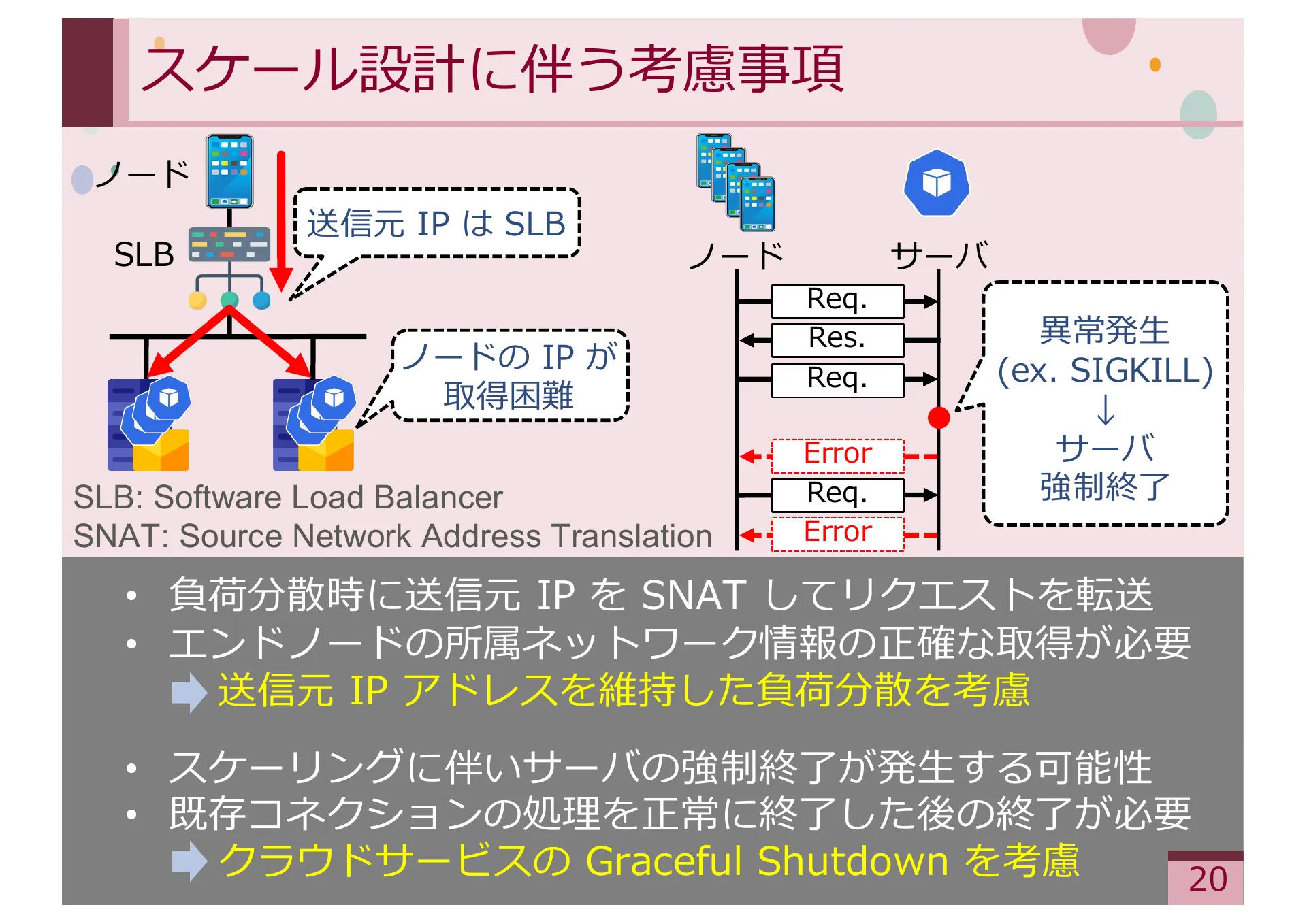

P.20 — スケール設計の考慮事項。SLB の SNAT による送信元 IP 特定困難性の課題。

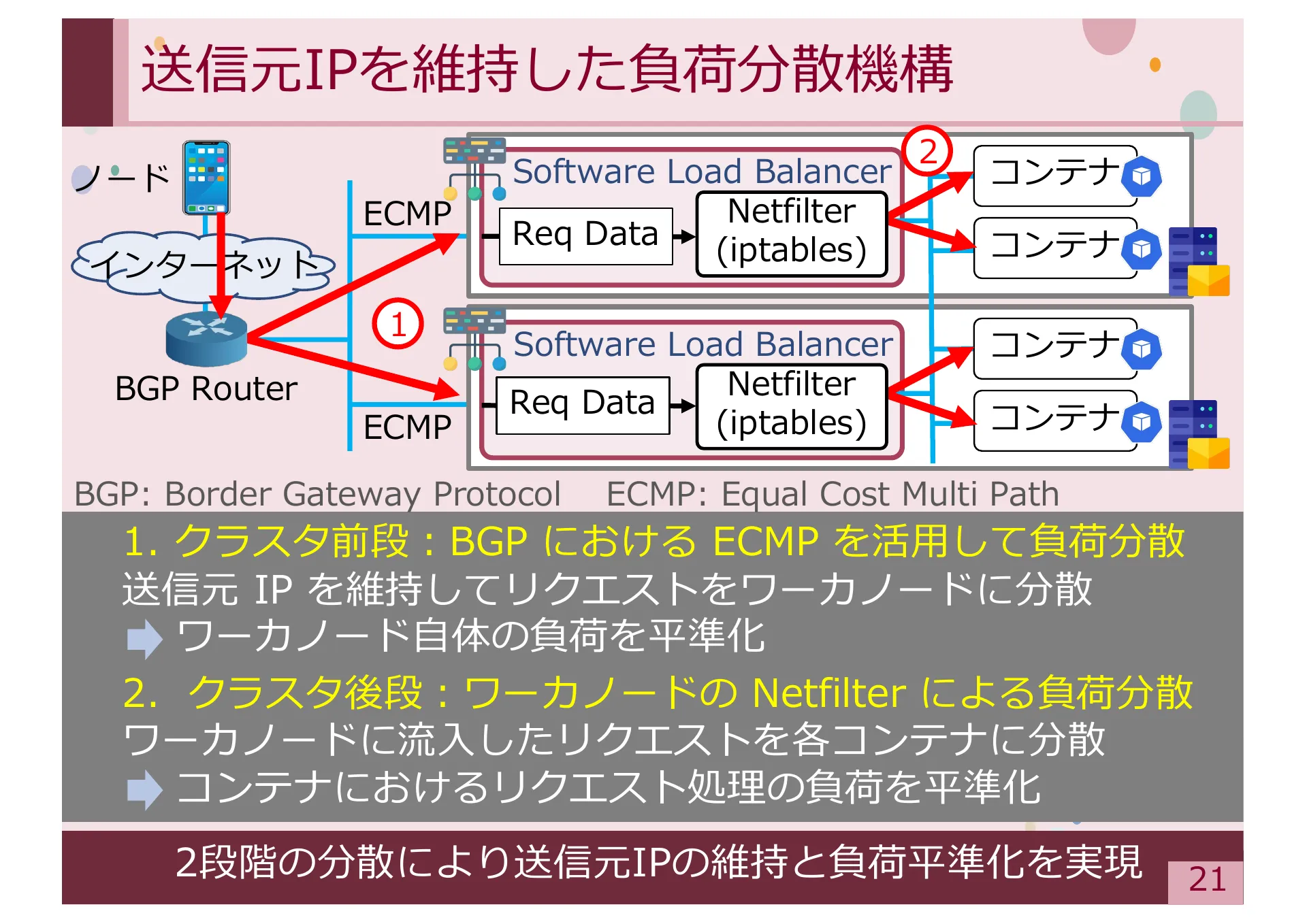

P.21 — 送信元 IP を維持した負荷分散機構。BGP の ECMP を活用したクラスタワイドな負荷分散設計。

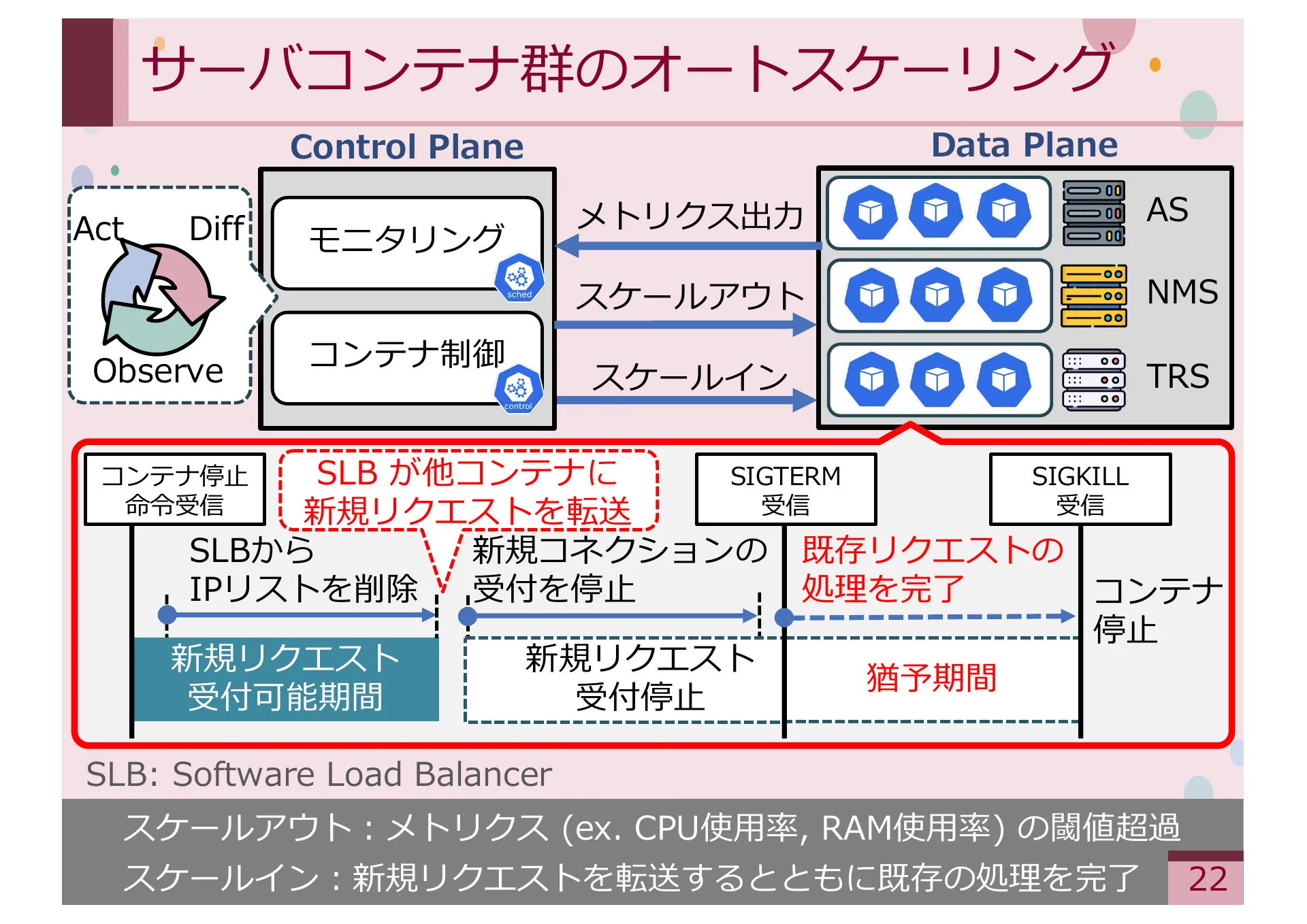

P.22 — サーバコンテナ群のオートスケーリング。メトリクスベースのスケールアウト/インとグレースフルシャットダウン。

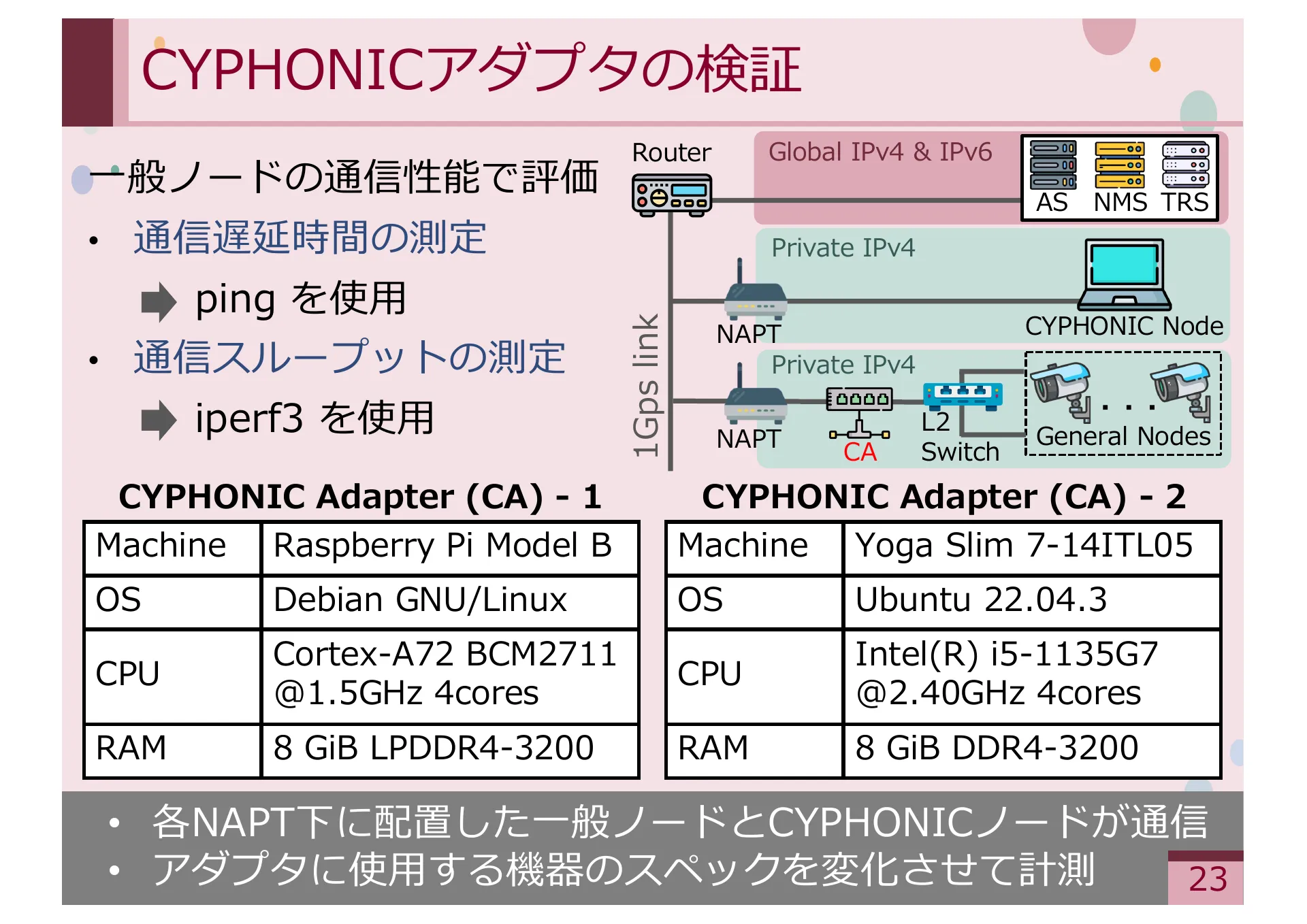

P.23 — CYPHONIC アダプタの検証環境。通信遅延時間とスループットの測定構成。

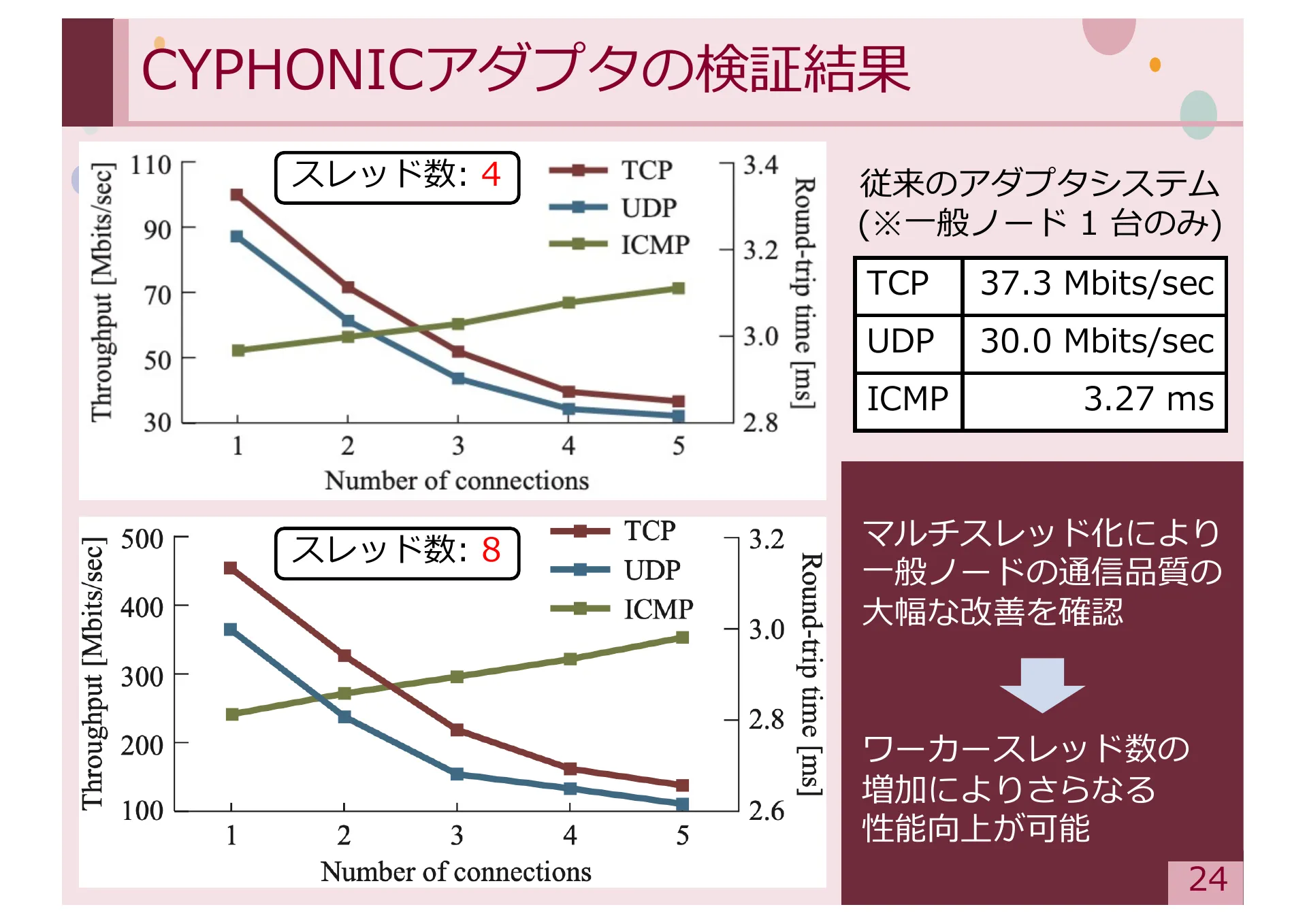

P.24 — CYPHONIC アダプタの検証結果。マルチスレッド化により一般ノードの通信品質が大幅に改善。

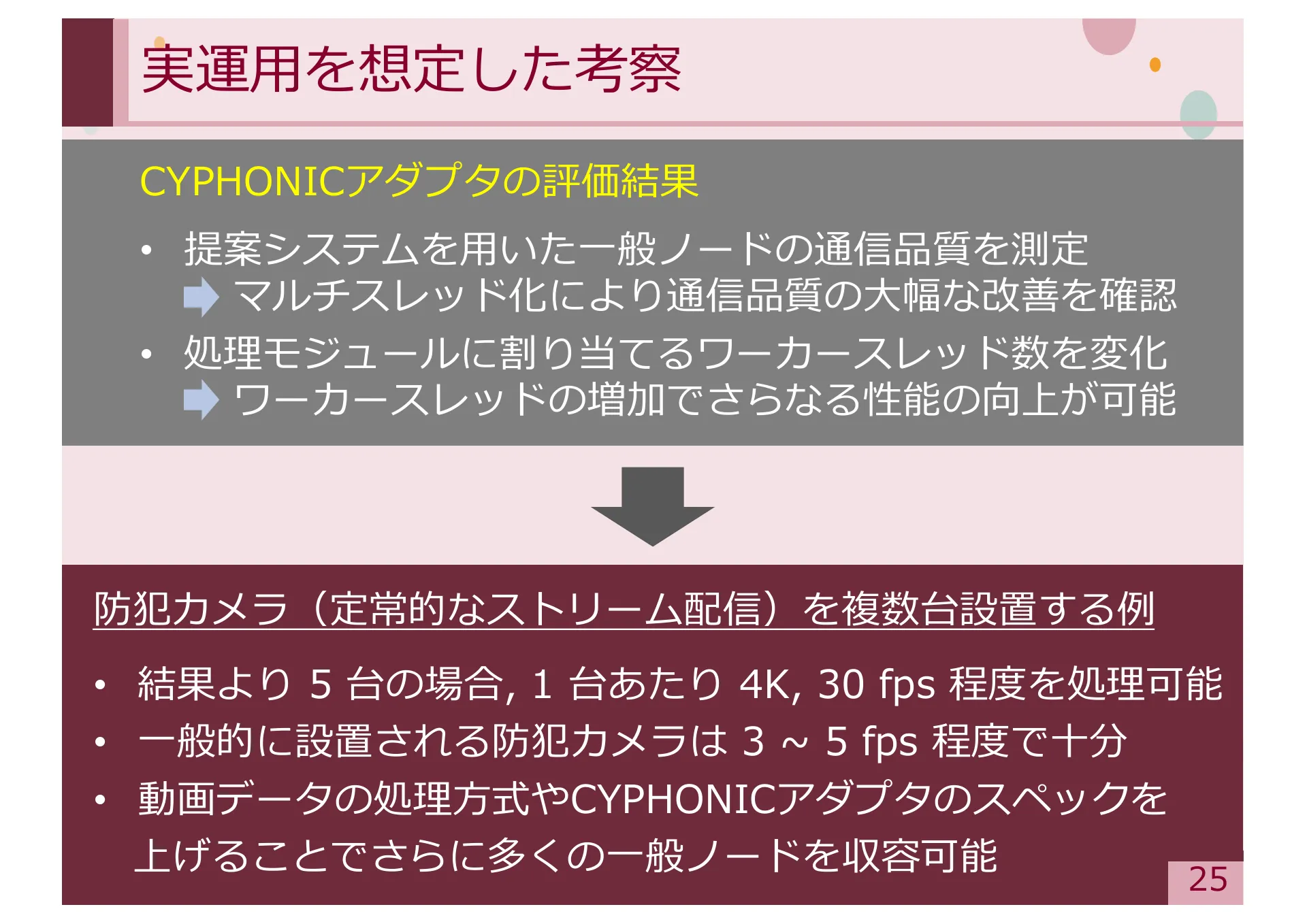

P.25 — 実運用を想定した考察。防犯カメラ複数台設置の例で、ワーカースレッド増加による性能向上を確認。

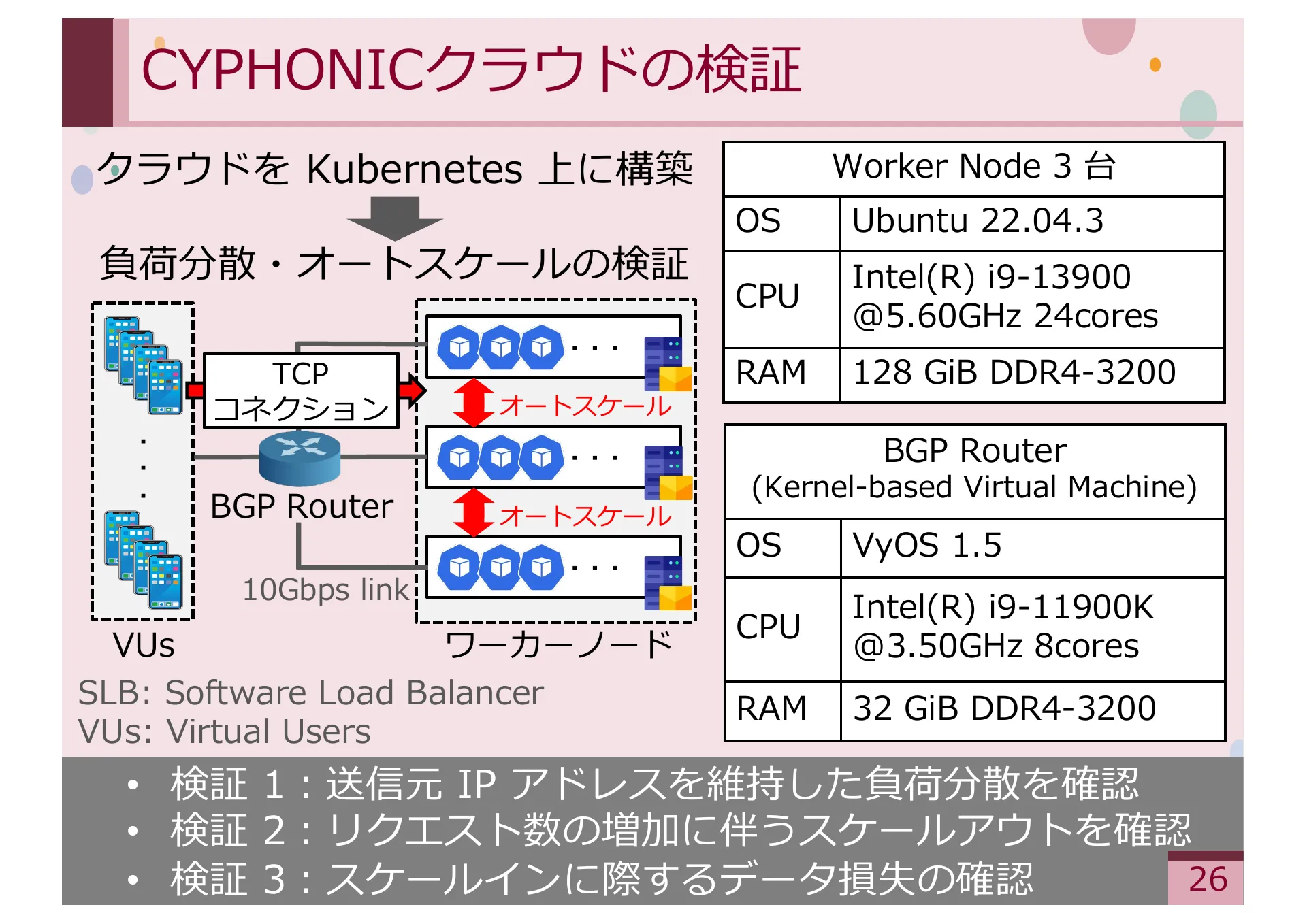

P.26 — CYPHONIC クラウドの検証環境。Kubernetes 上にクラウドを構築し、負荷分散とオートスケールを検証。

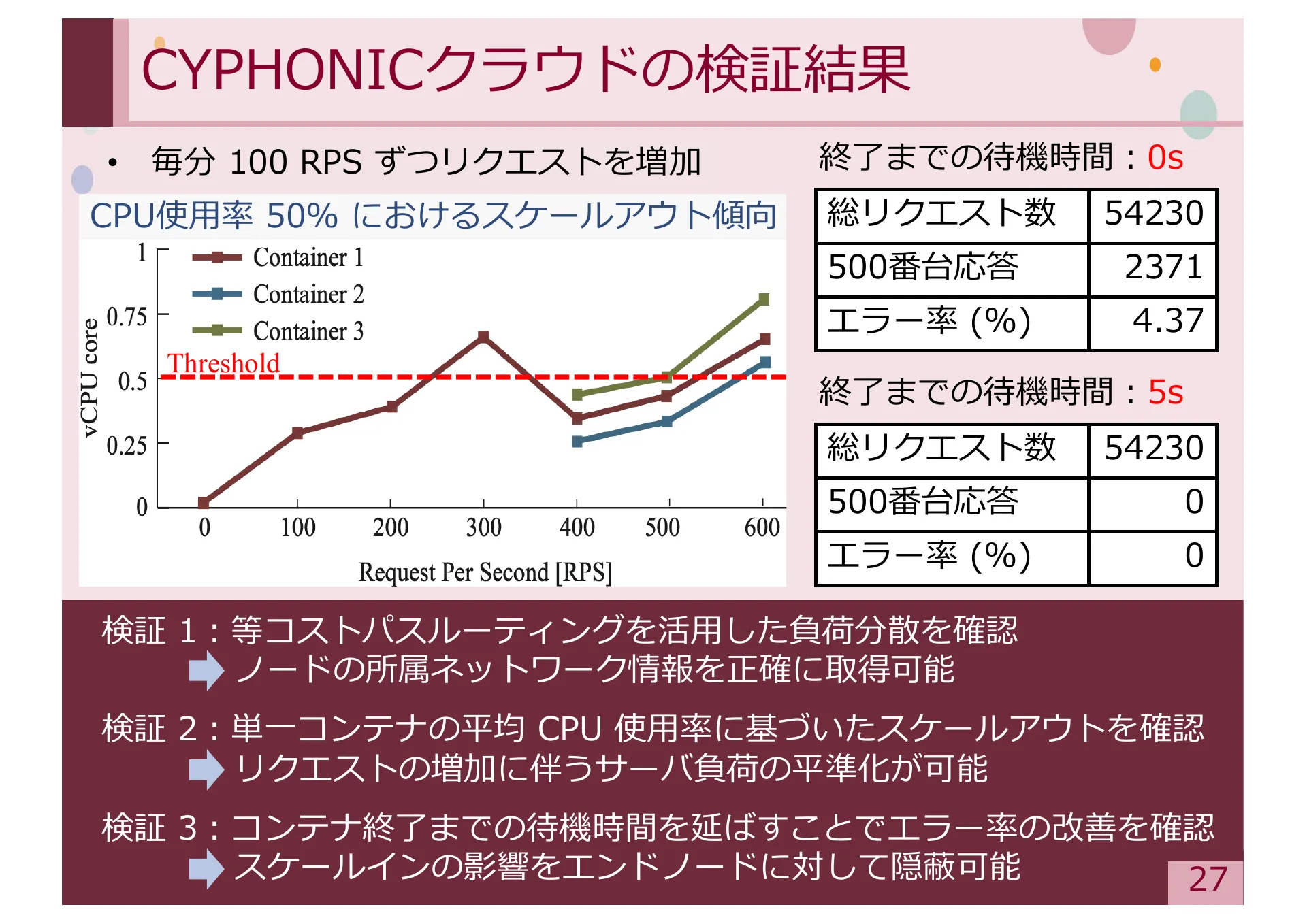

P.27 — CYPHONIC クラウドの検証結果。ECMP 負荷分散と CPU ベースのスケールアウトを確認。待機時間5秒でエラー率0%を達成。

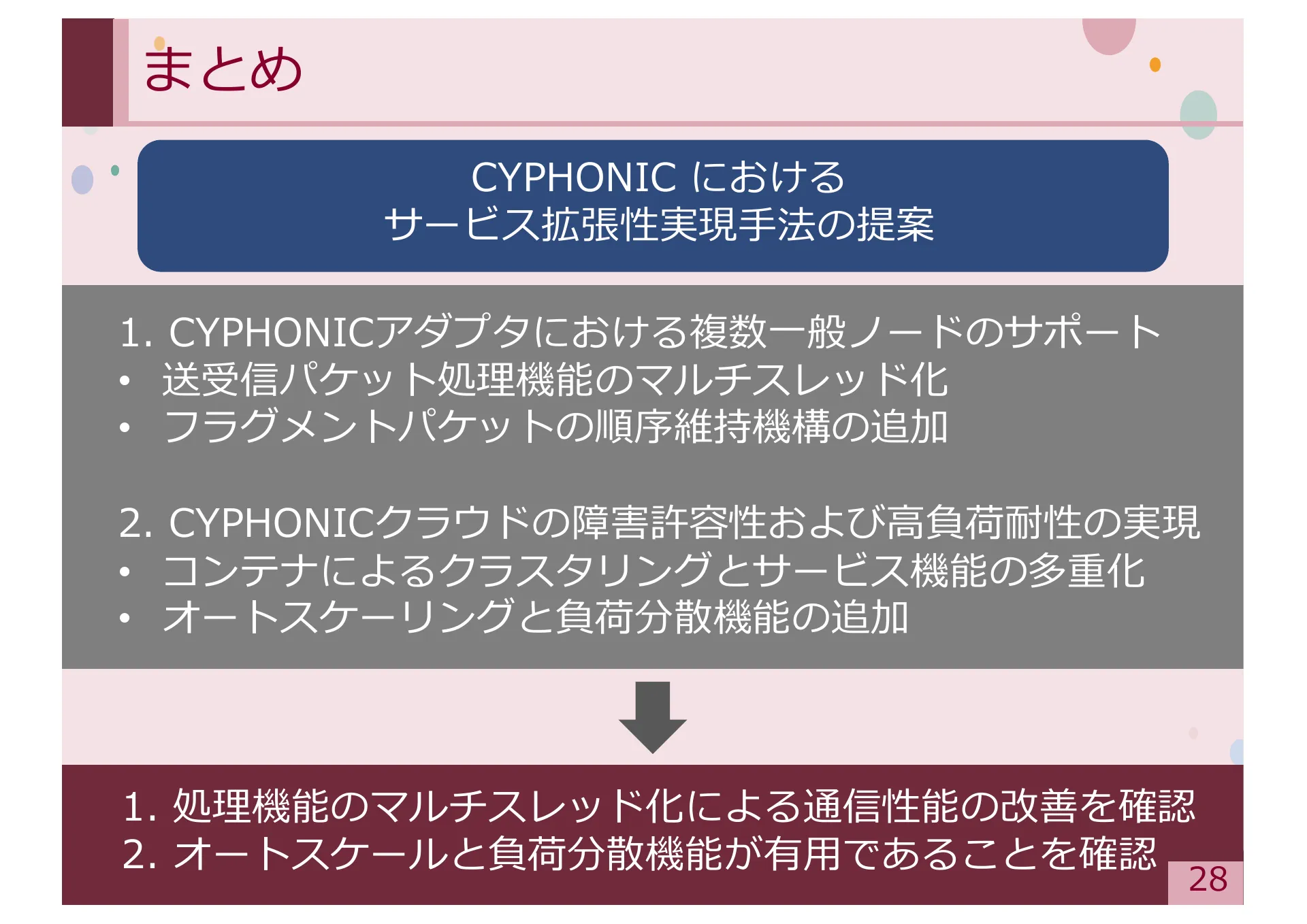

P.28 — まとめ。アダプタのマルチスレッド化による通信性能改善と、クラウドのコンテナクラスタリング・オートスケーリングの実現。
P.29 — 予備スライドの区切り。

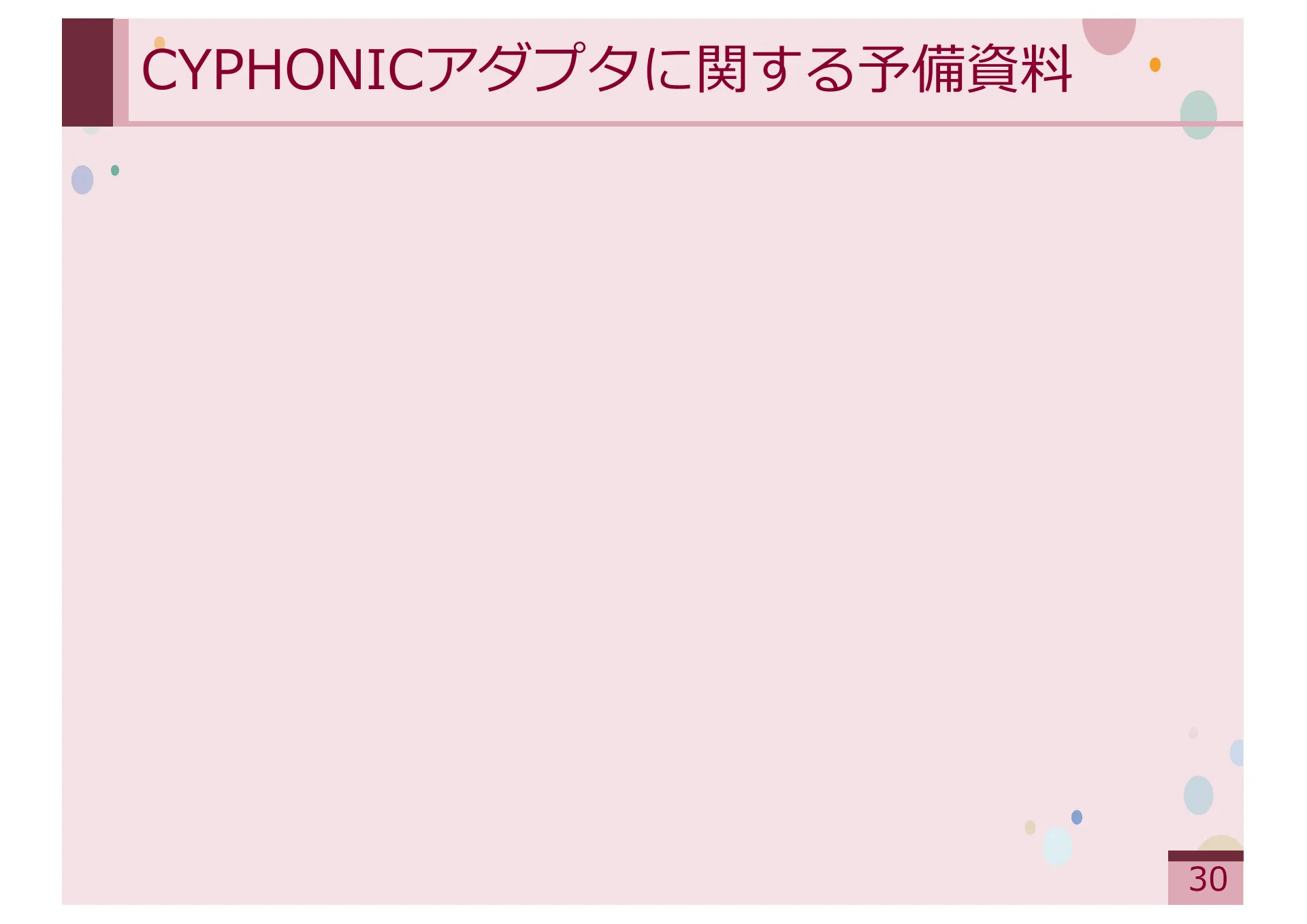

P.30 — CYPHONIC アダプタに関する予備資料の区切り。

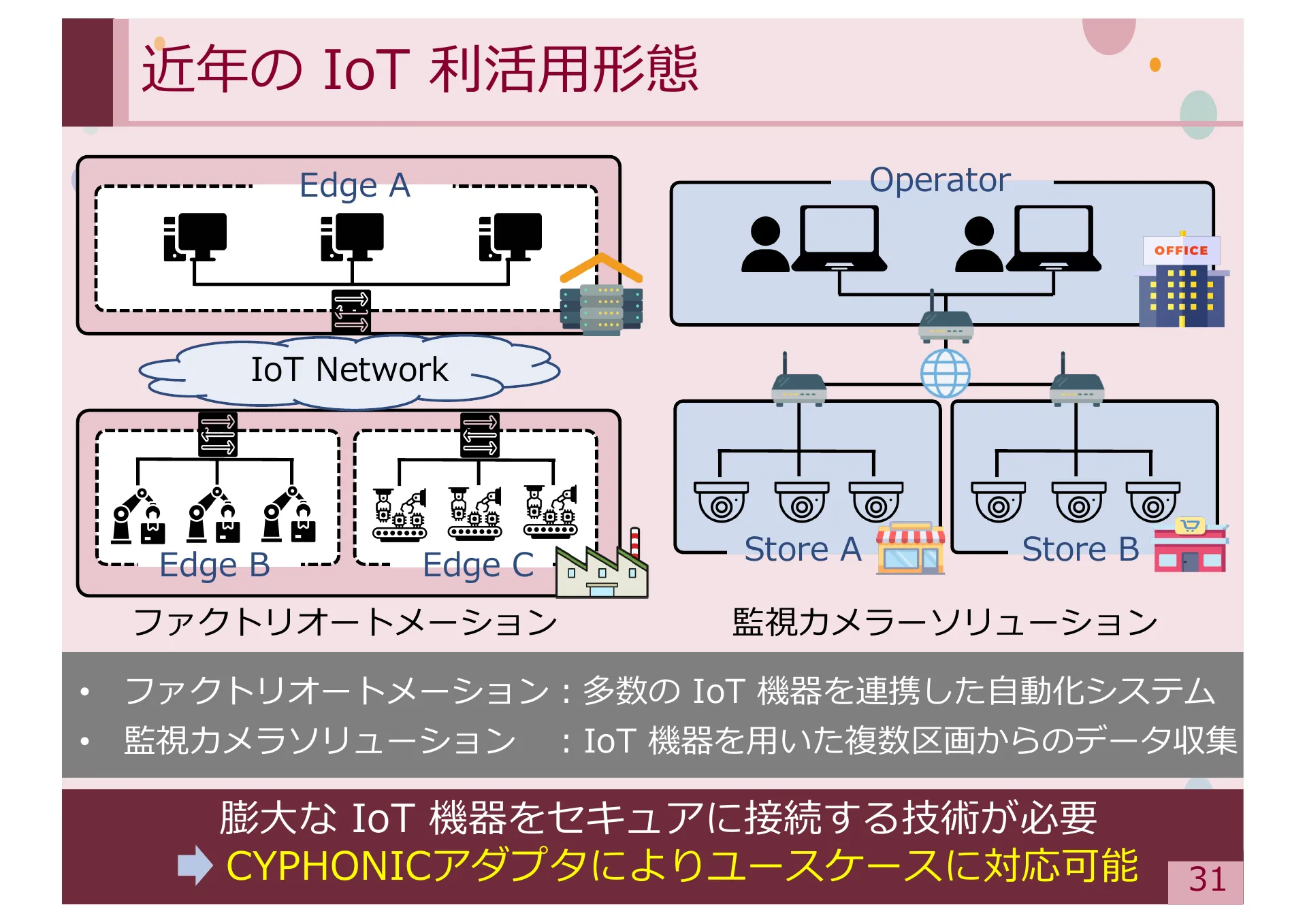

P.31 — IoT 利活用形態の詳細。ファクトリオートメーションと監視カメラソリューションの構成図。

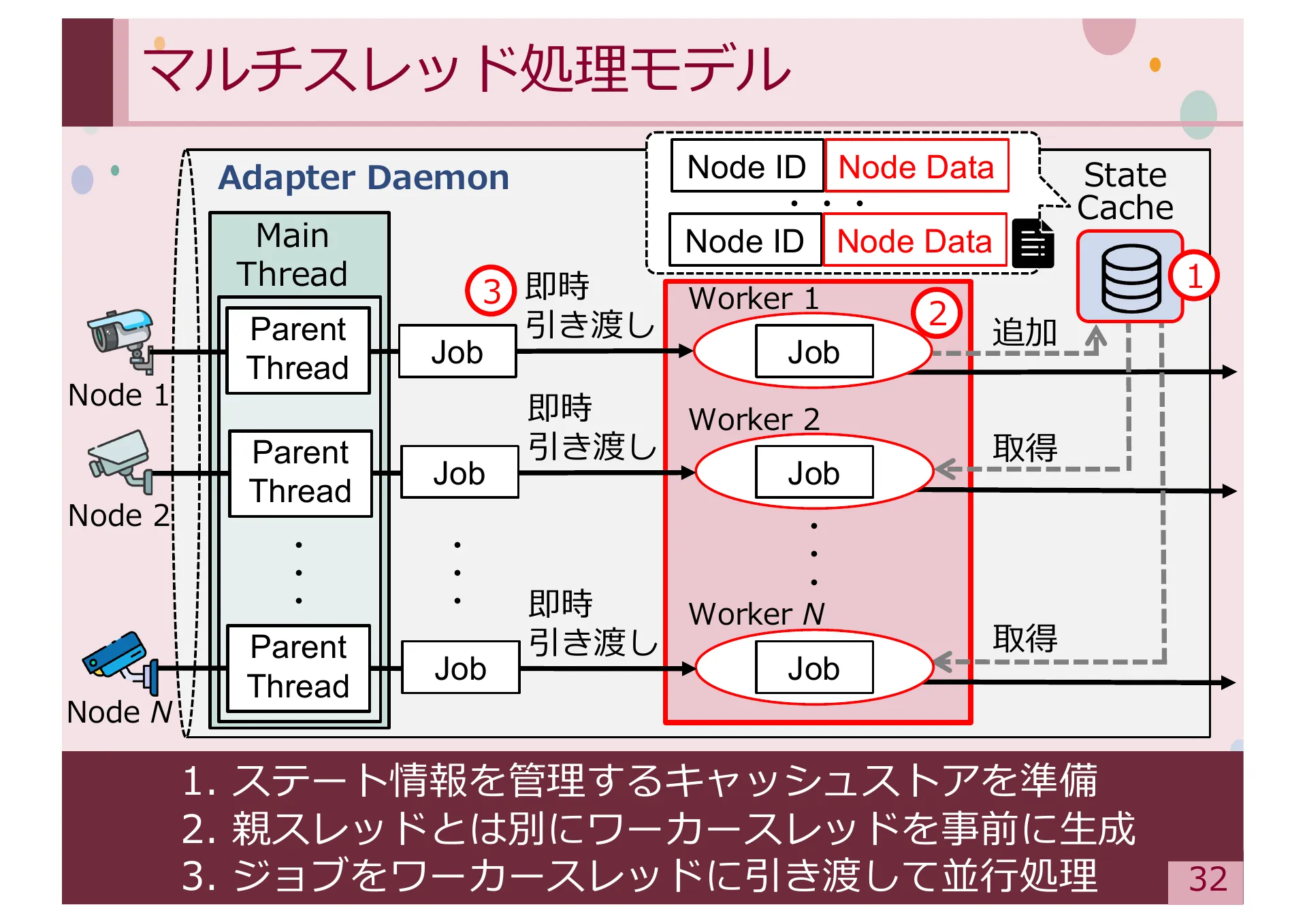

P.32 — マルチスレッド処理モデルの詳細。State Cache を用いた Worker Thread 間の情報共有。

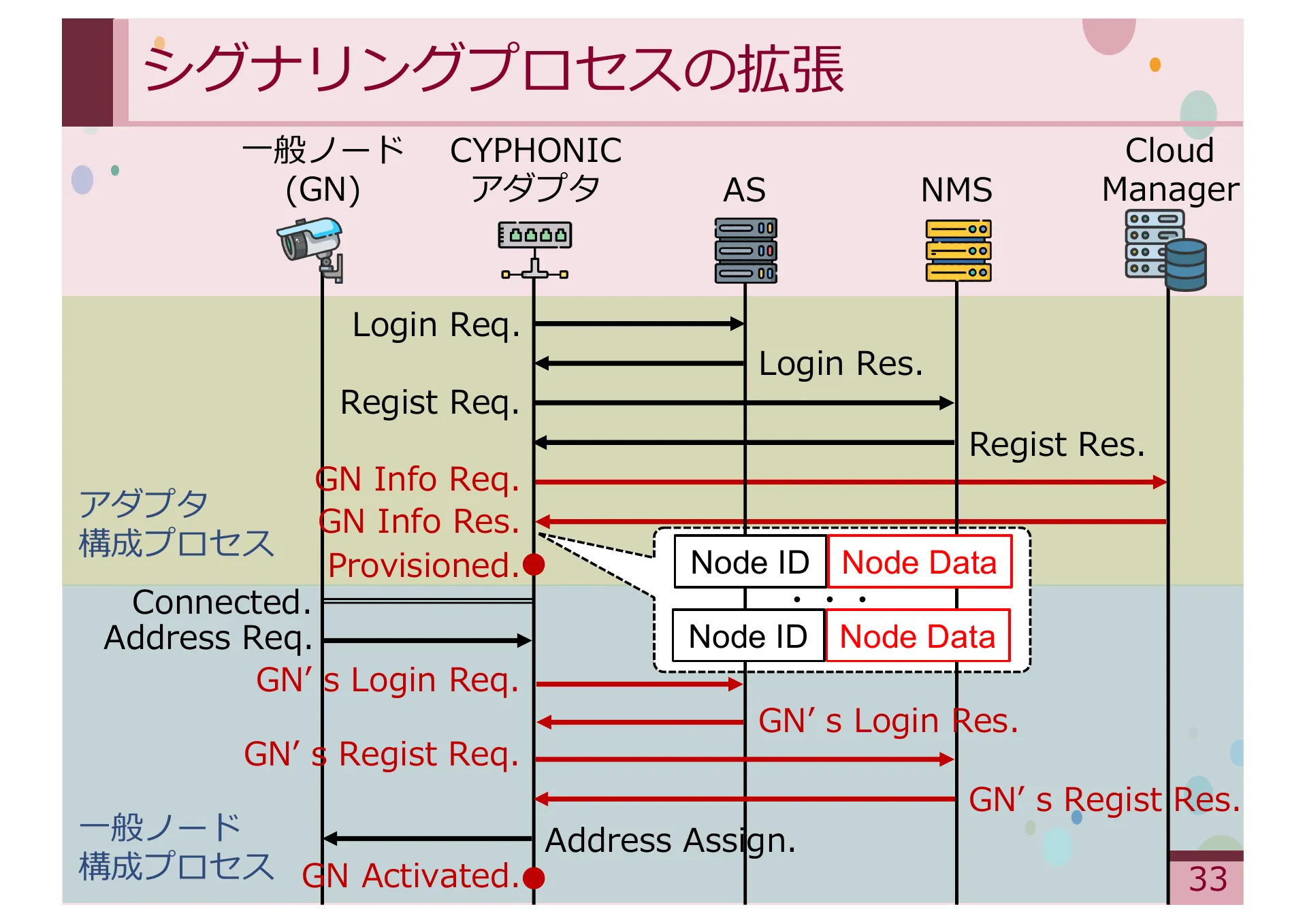

P.33 — シグナリングプロセスの拡張。一般ノードの構成プロセスと Node ID 管理の詳細。

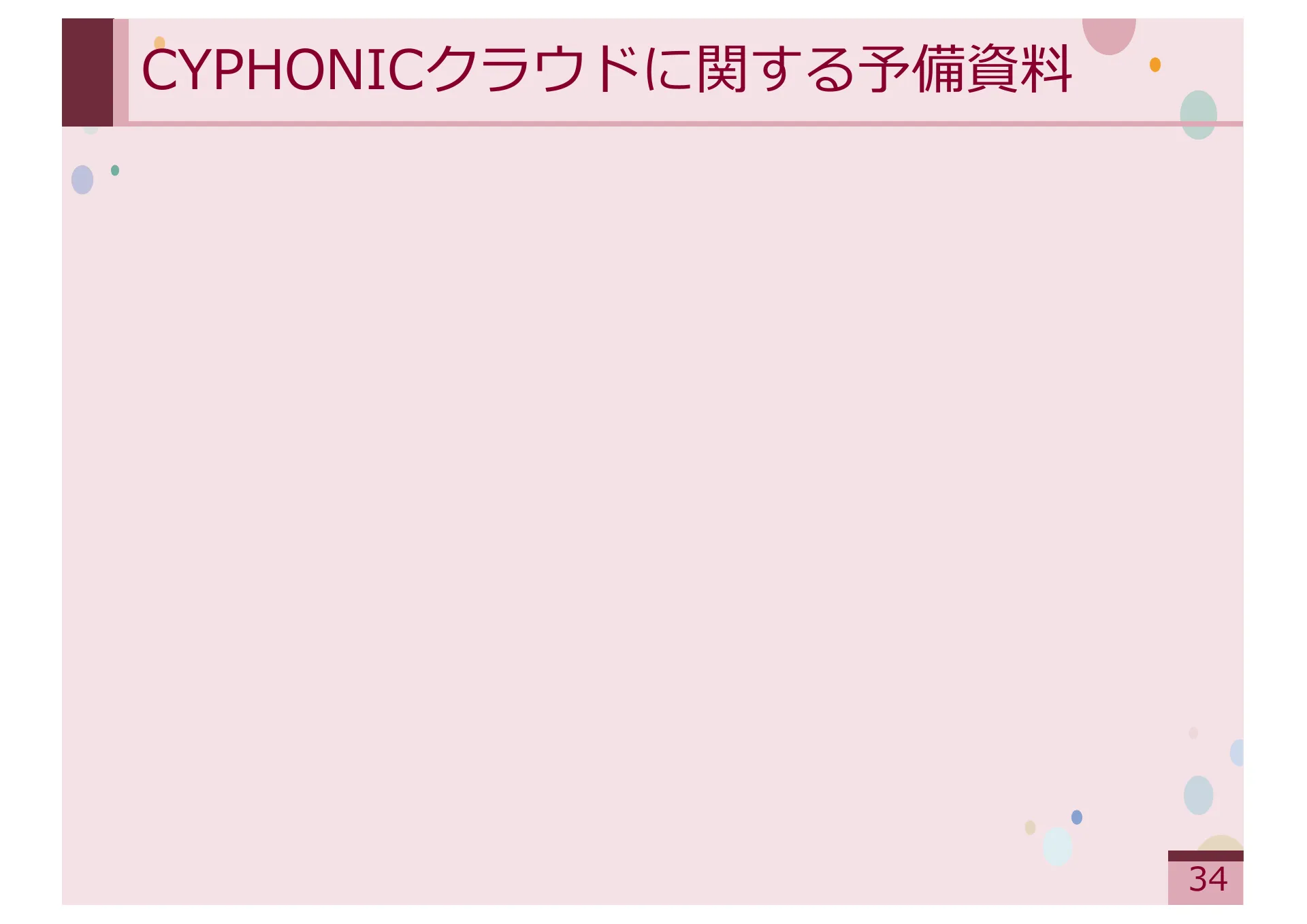

P.34 — CYPHONIC クラウドに関する予備資料の区切り。

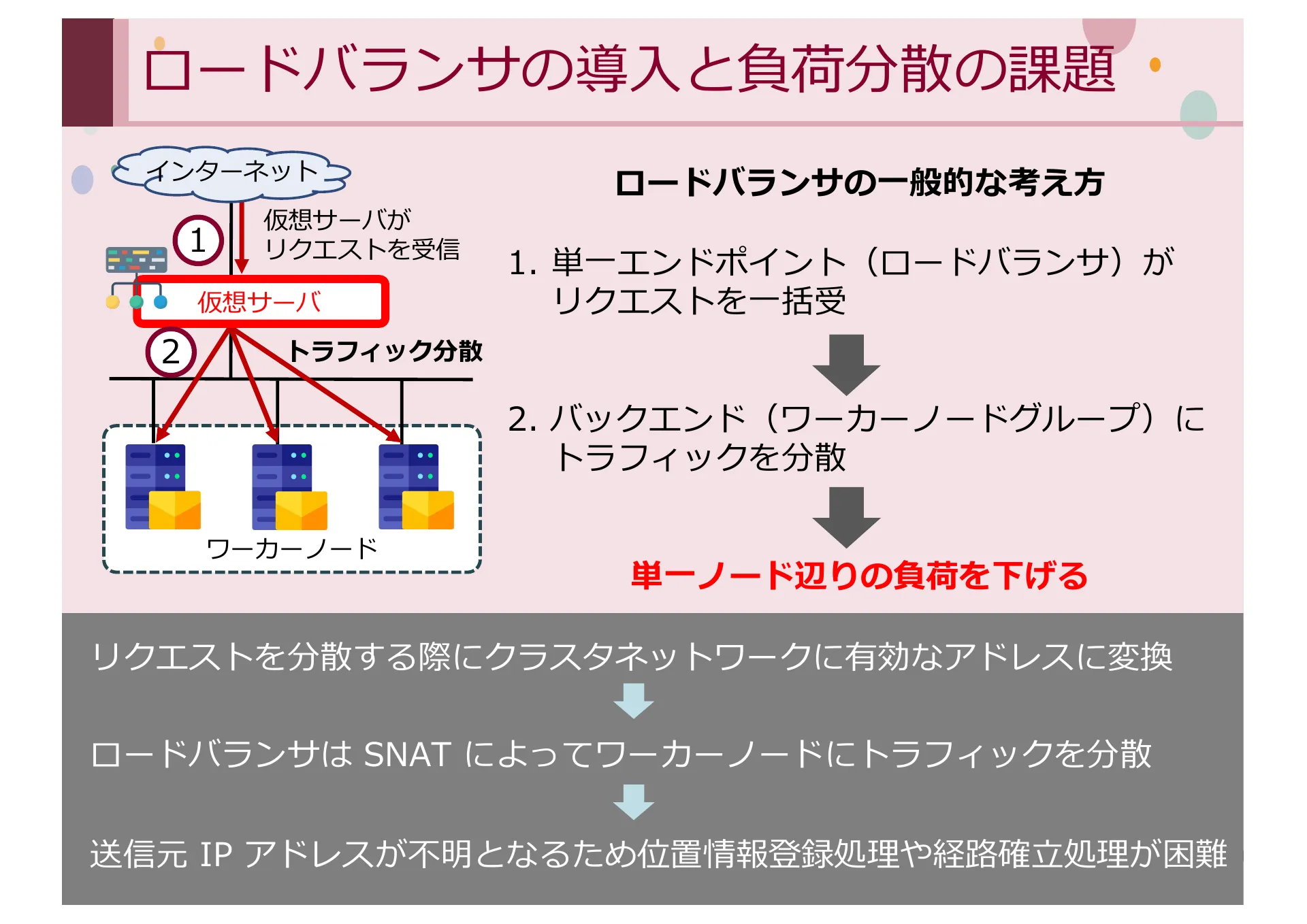

P.35 — ロードバランサの導入と負荷分散の課題。単一エンドポイントからバックエンドへのトラフィック分散。

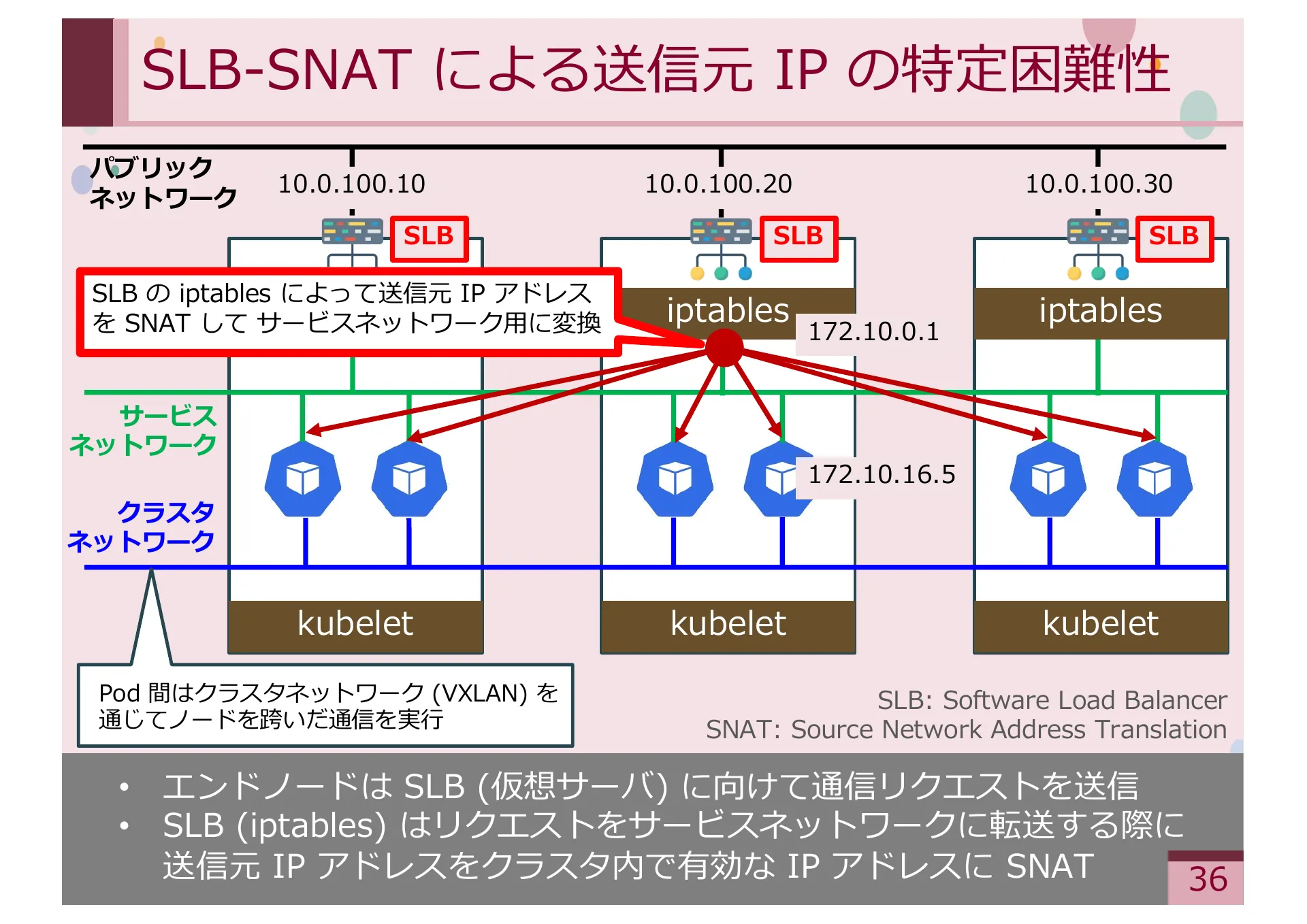

P.36 — SLB-SNAT による送信元 IP の特定困難性の詳細。iptables による SNAT の挙動。

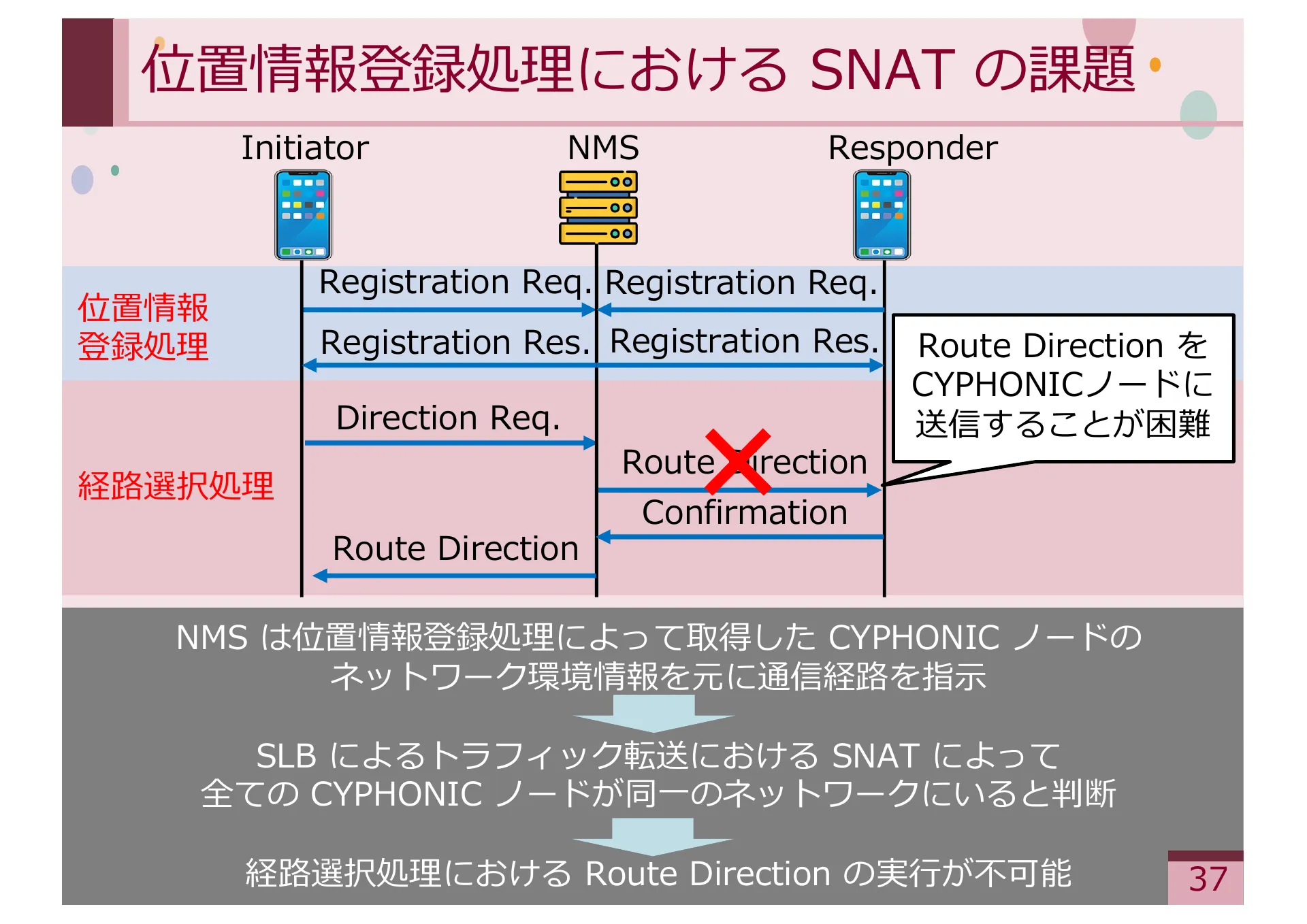

P.37 — 位置情報登録処理における SNAT の課題。Route Direction 送信が困難になる問題。

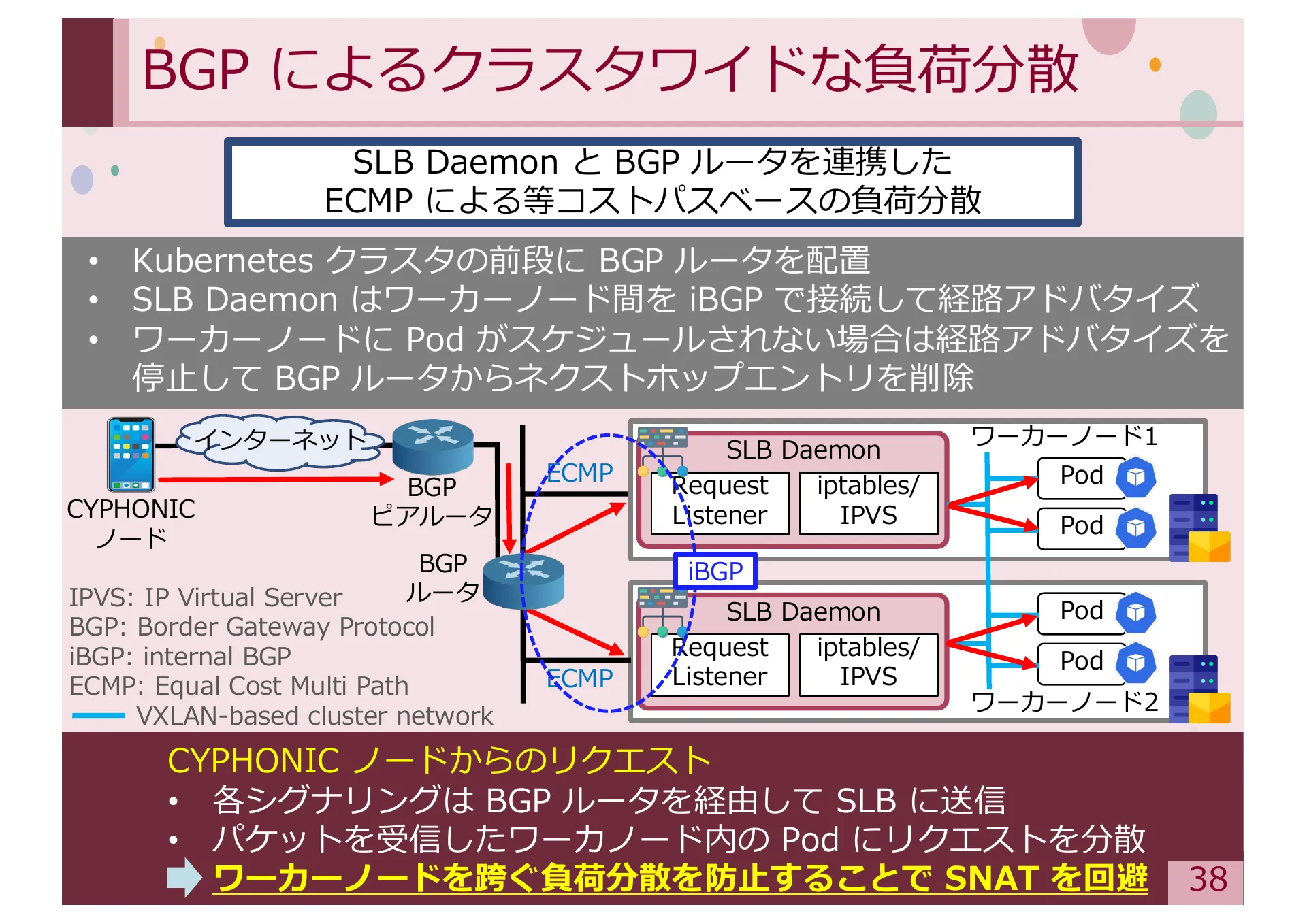

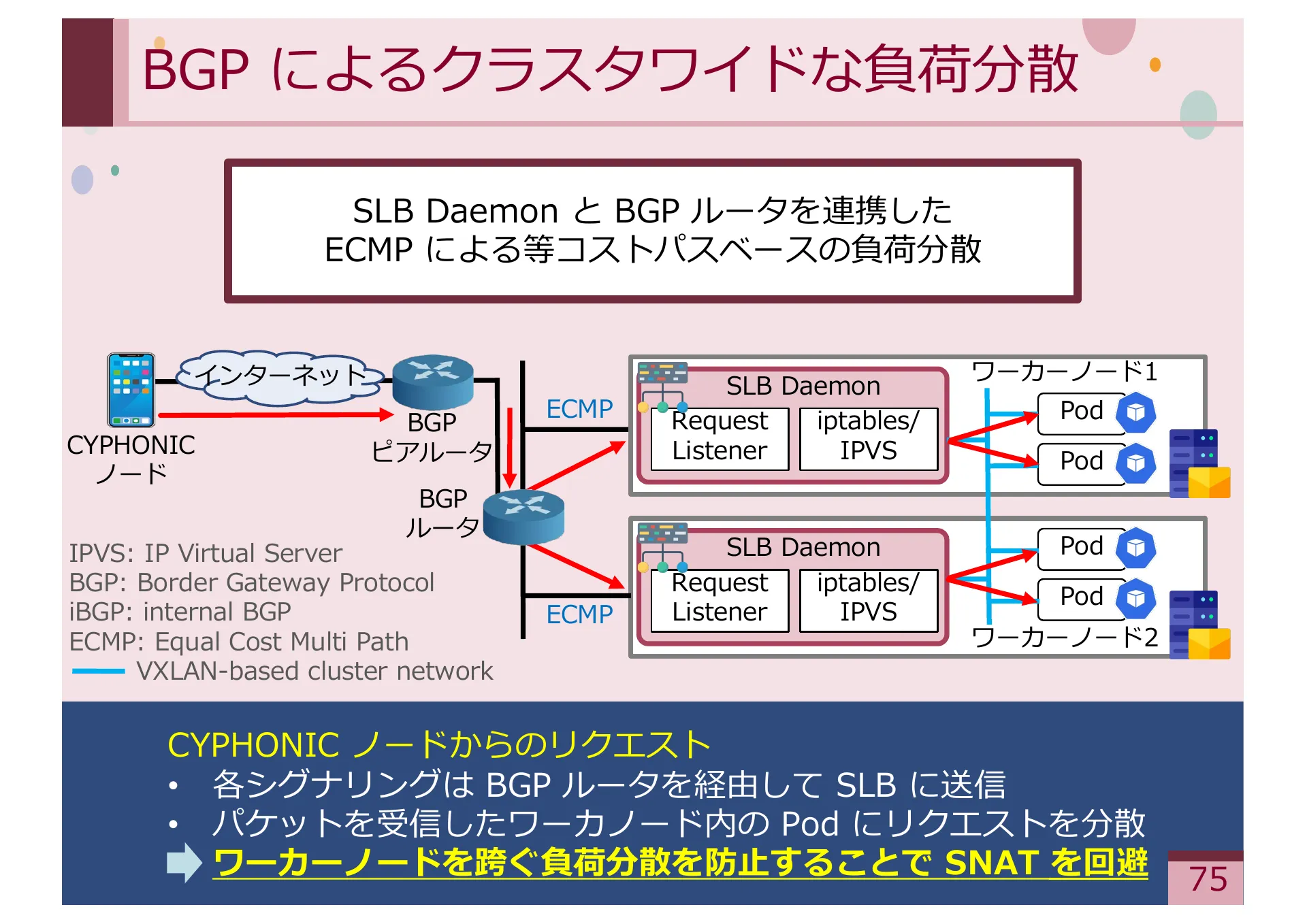

P.38 — BGP によるクラスタワイドな負荷分散の詳細。SLB Daemon と BGP ルータの連携構成。

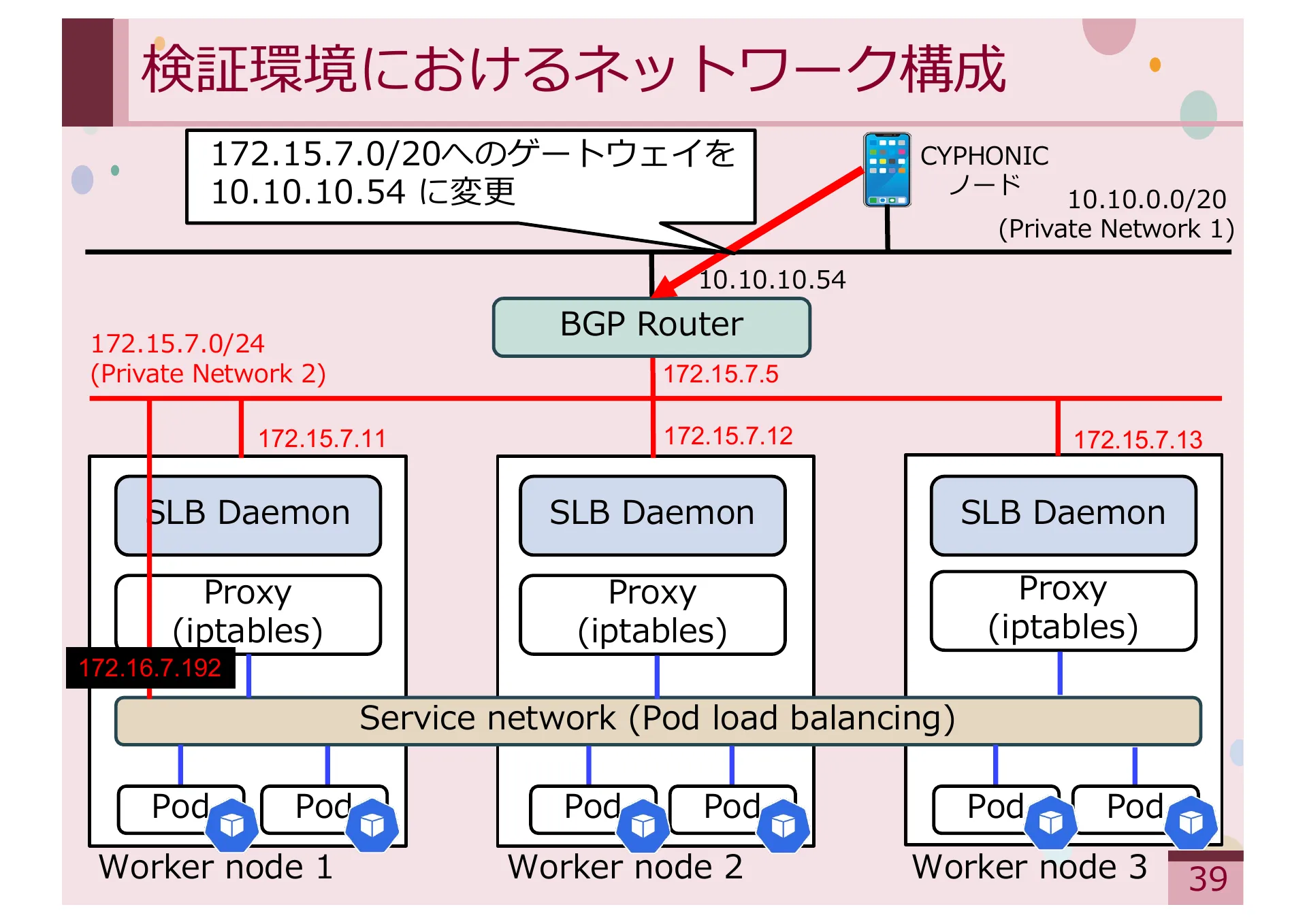

P.39 — 検証環境のネットワーク構成図。BGP Router と Worker Node 3台の接続構成。

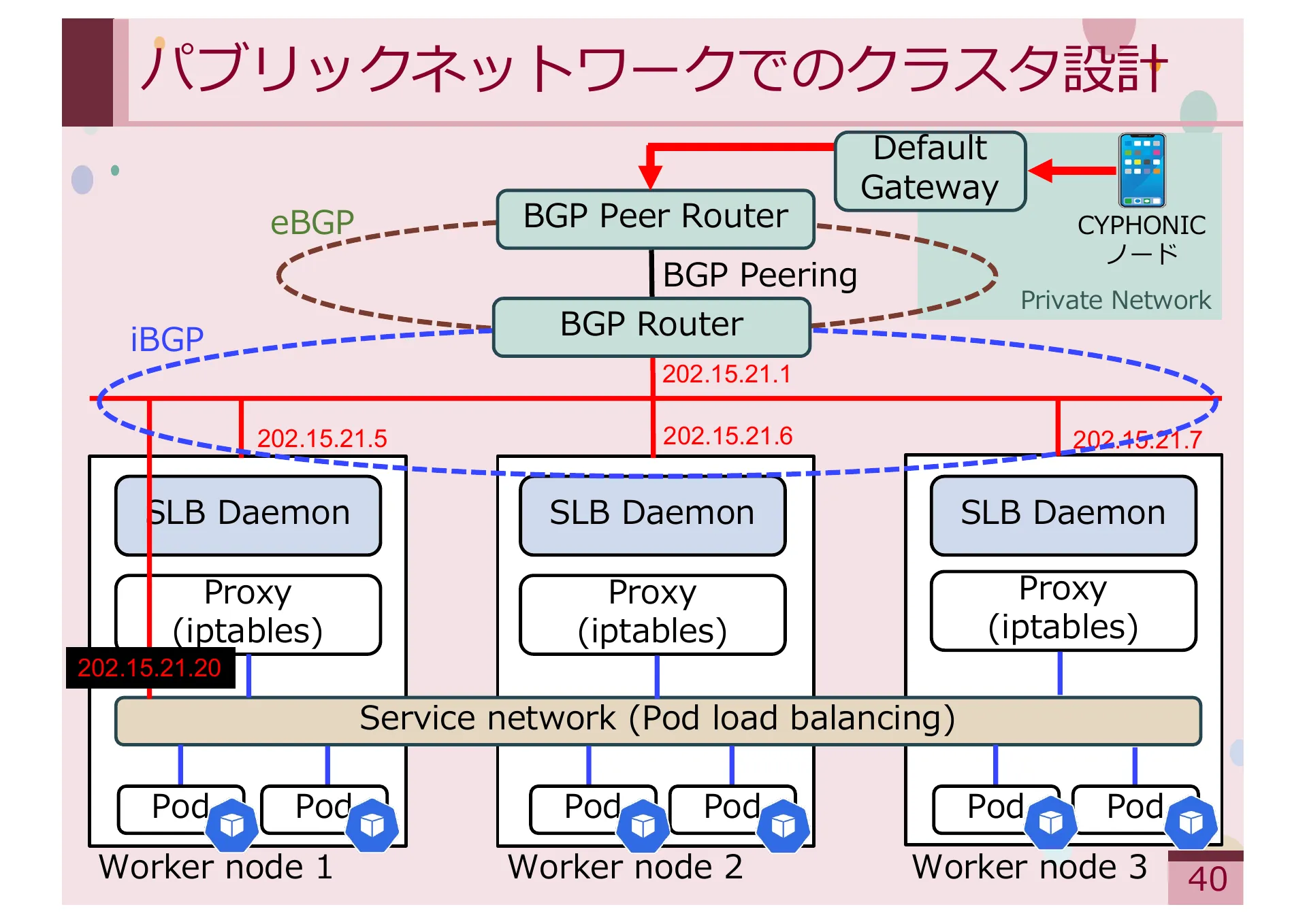

P.40 — パブリックネットワークでのクラスタ設計。eBGP/iBGP を用いた構成。

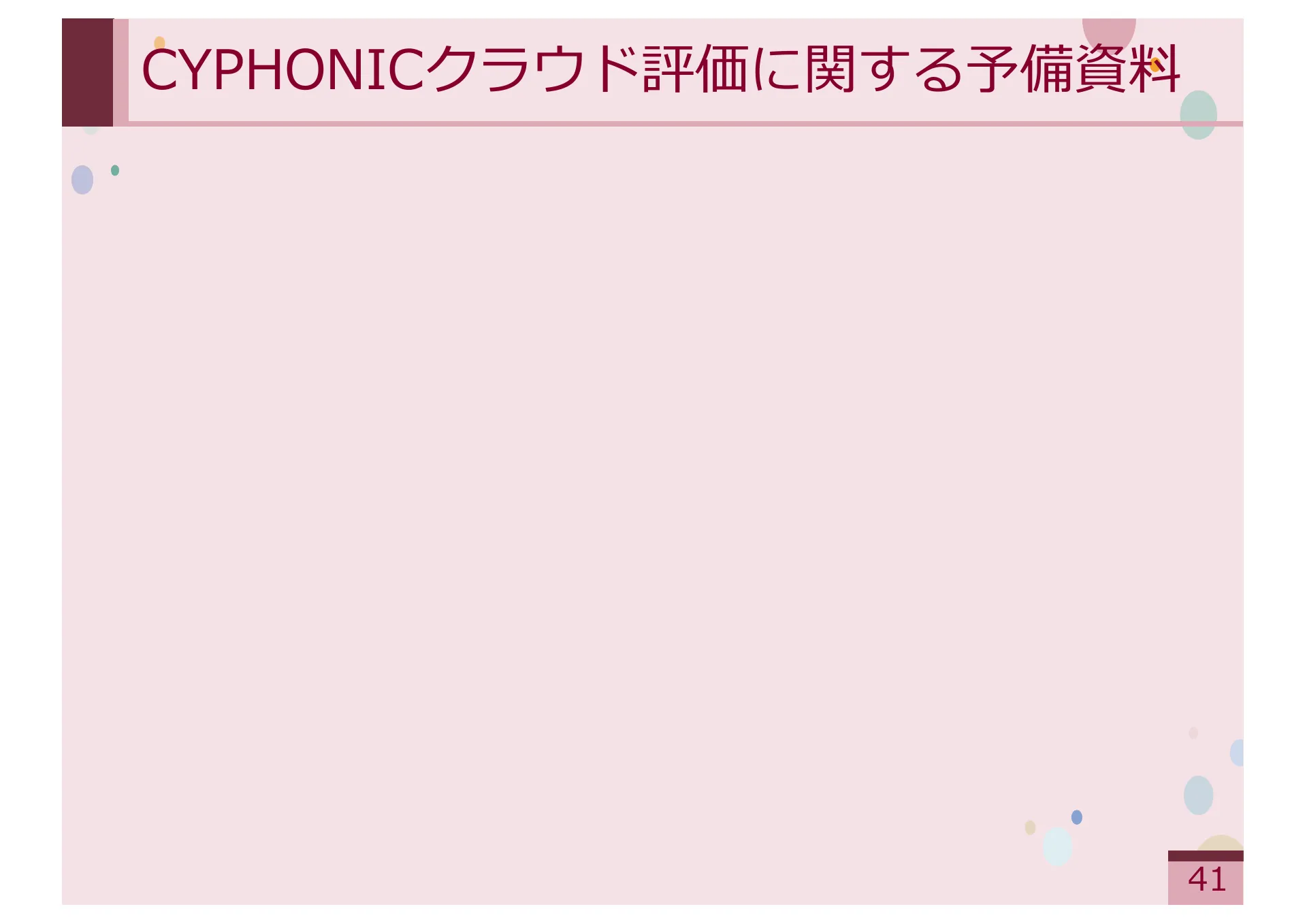

P.41 — CYPHONIC クラウド評価に関する予備資料の区切り。

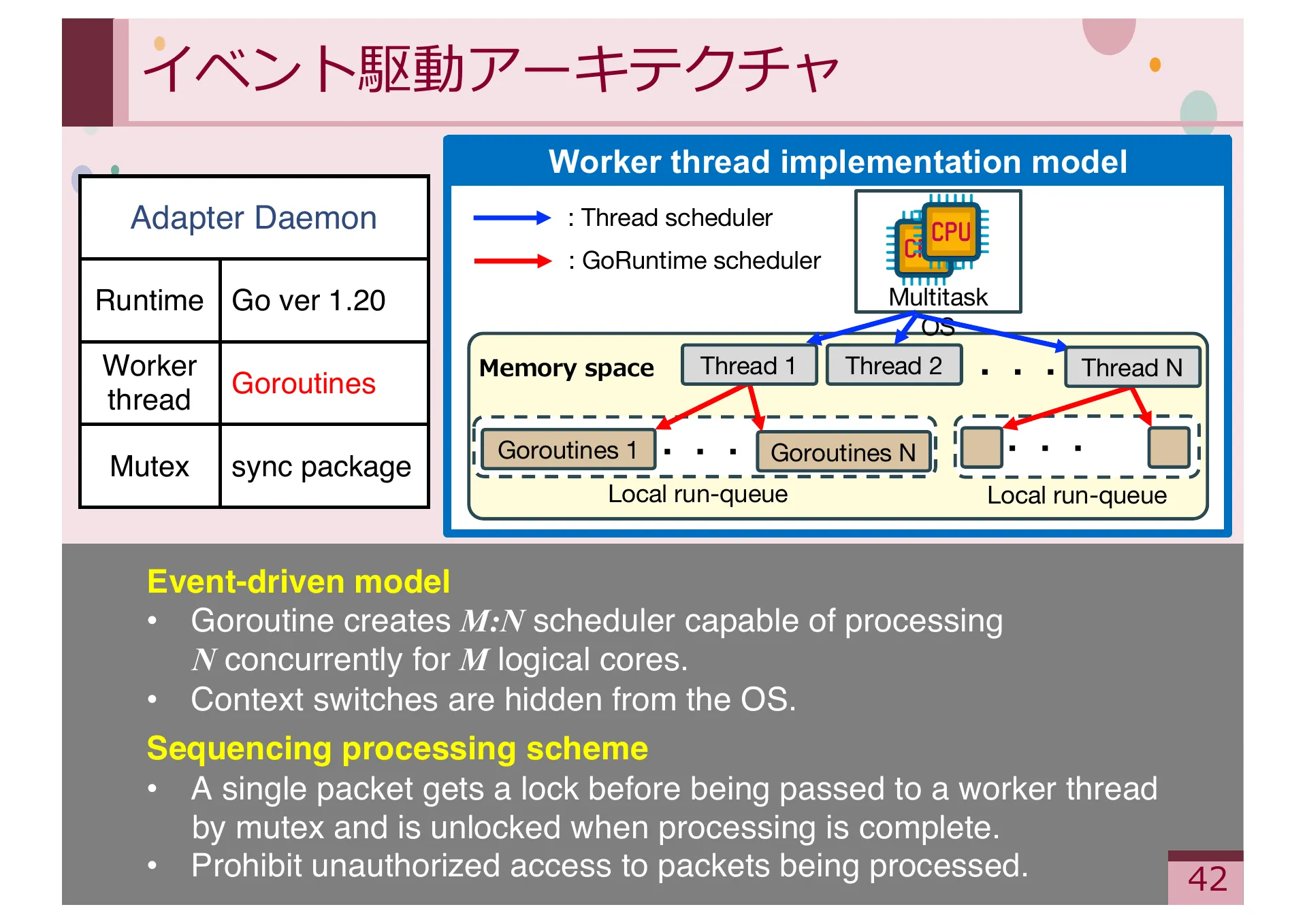

P.42 — イベント駆動アーキテクチャの詳細。Go Runtime の Goroutines とスレッドスケジューラの関係。

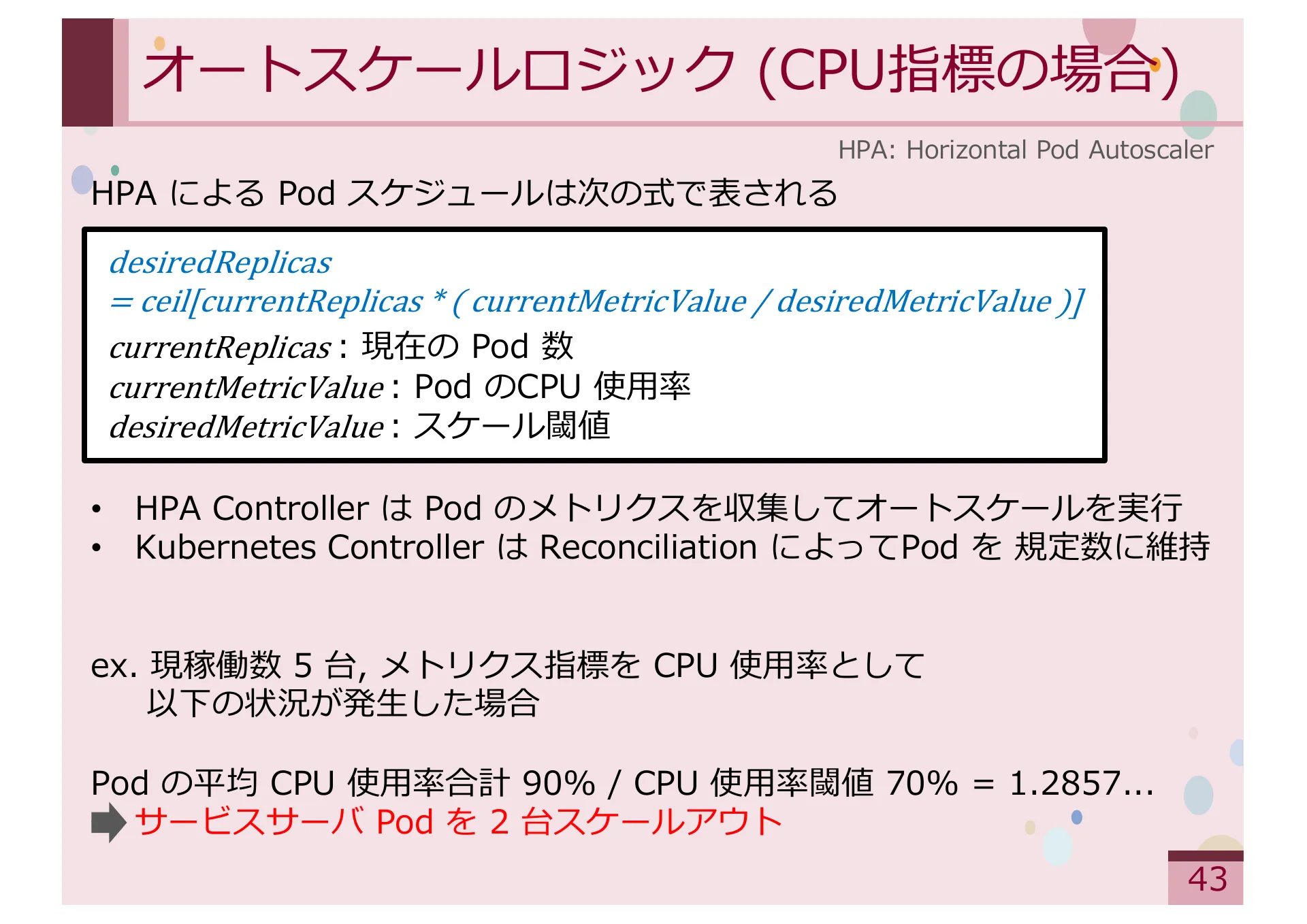

P.43 — オートスケールロジックの詳細。HPA による Pod スケジュール計算式と動作例。

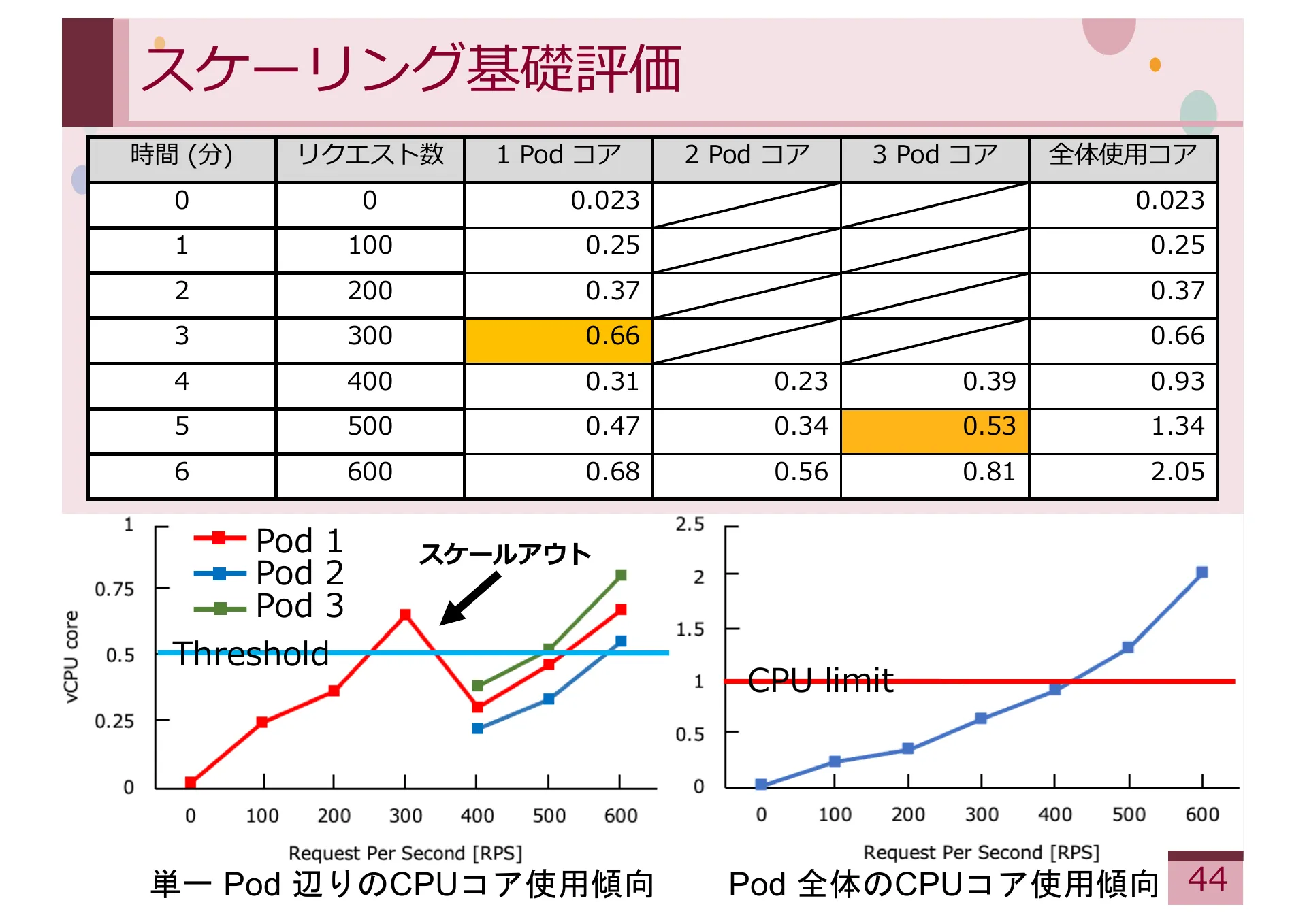

P.44 — スケーリング基礎評価。リクエスト増加に伴う CPU 使用率とスケールアウトの傾向データ。
P.45 — Kubernetes 運用に伴うリソース消費傾向。Go ベース実装による CPU 使用率とメモリの特性。
P.46 — CYPHONIC に関する予備資料の区切り。

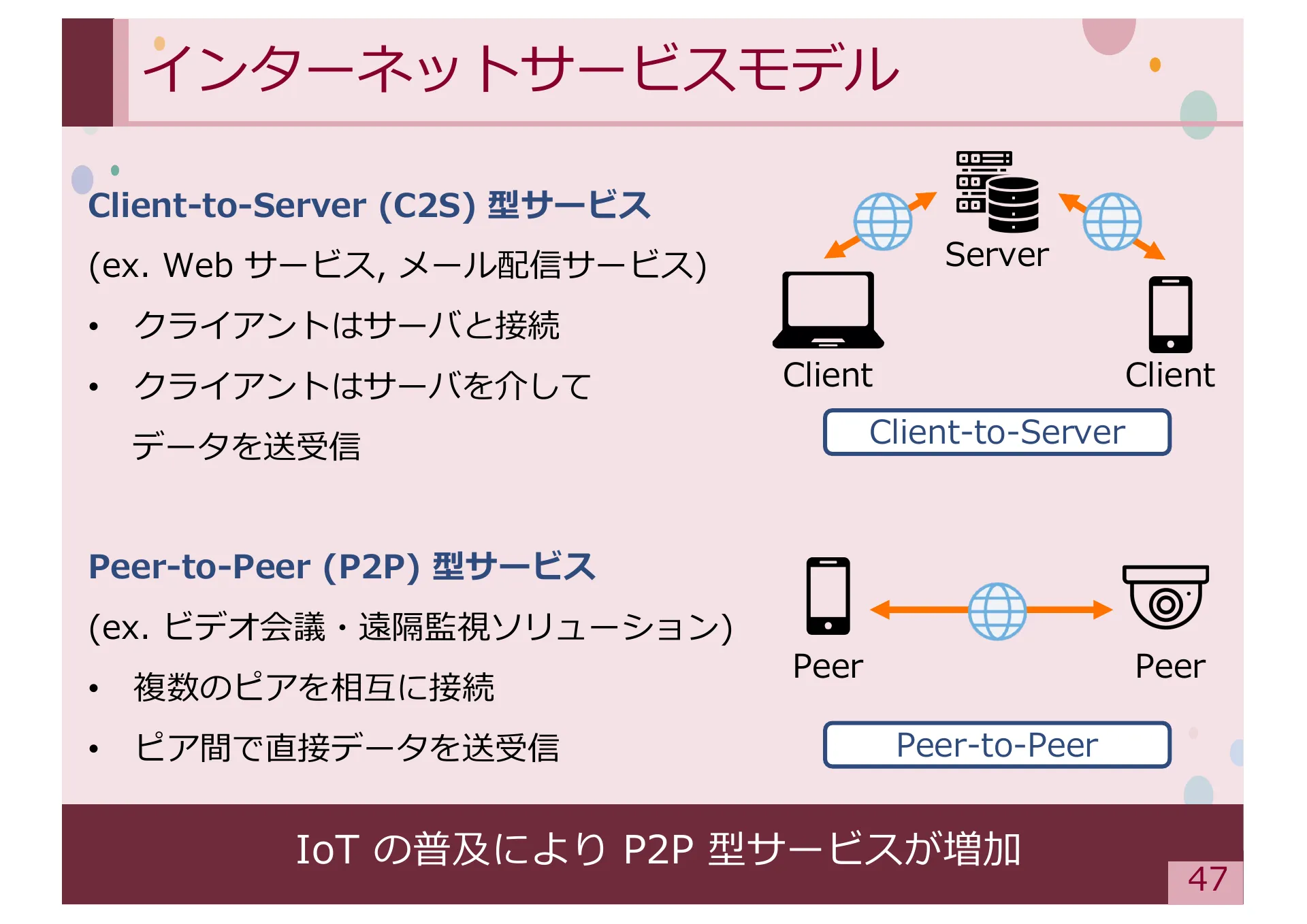

P.47 — インターネットサービスモデル。C2S 型と P2P 型サービスの概要と構成図。

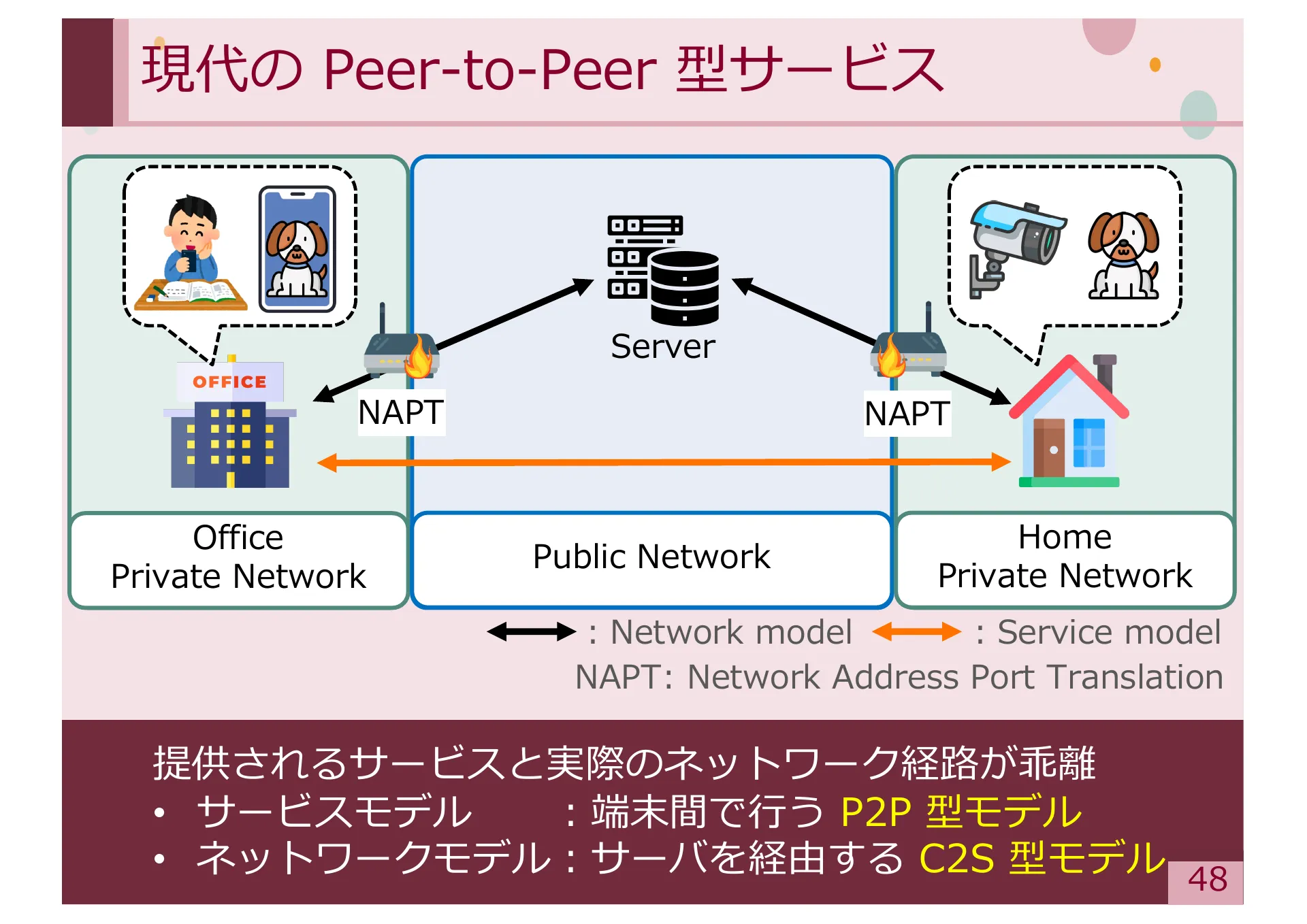

P.48 — 現代の P2P 型サービス。NAPT 環境下でのオフィス-自宅間通信の構成。

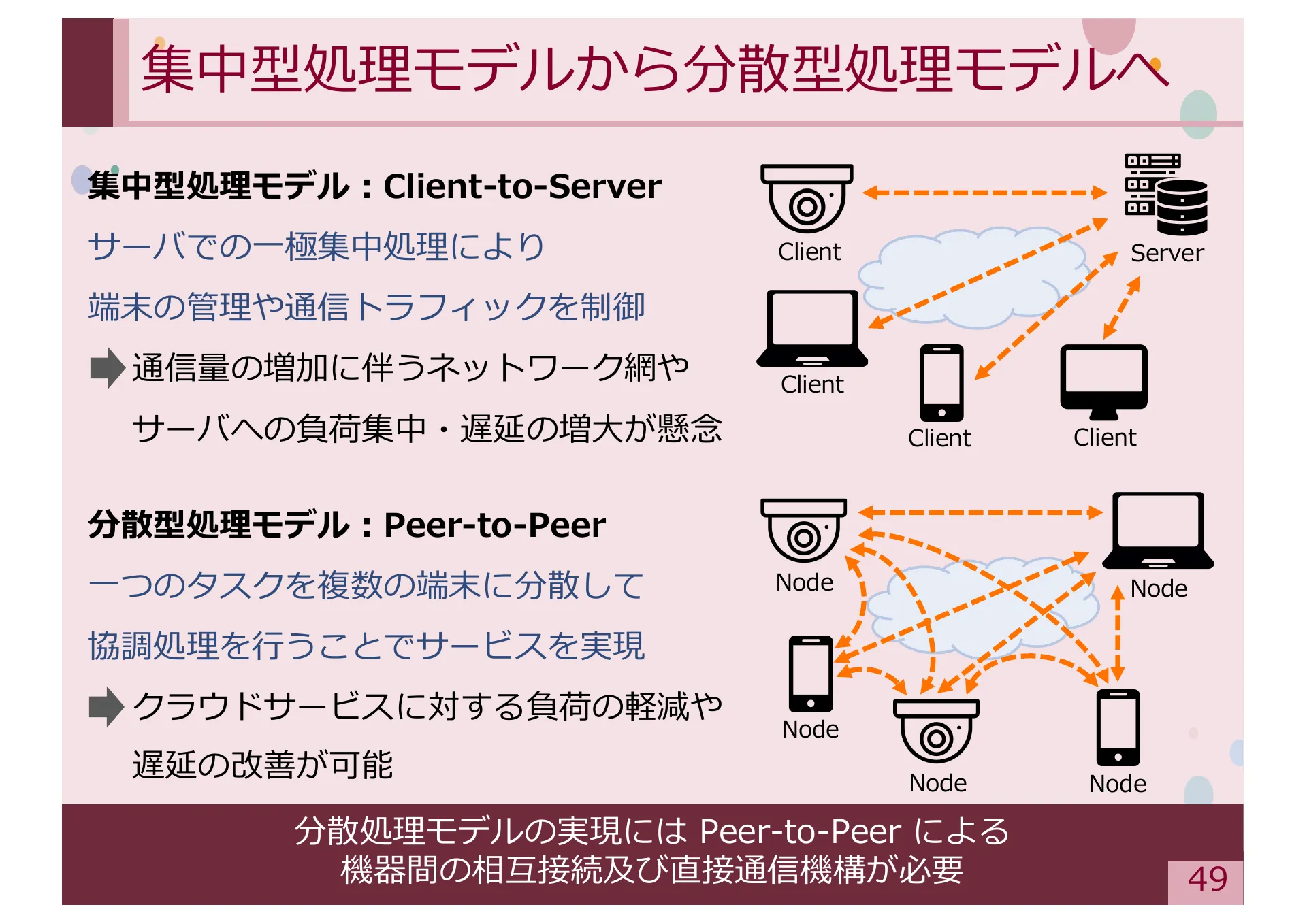

P.49 — 集中型から分散型処理モデルへの移行。C2S と P2P の処理モデルの比較。

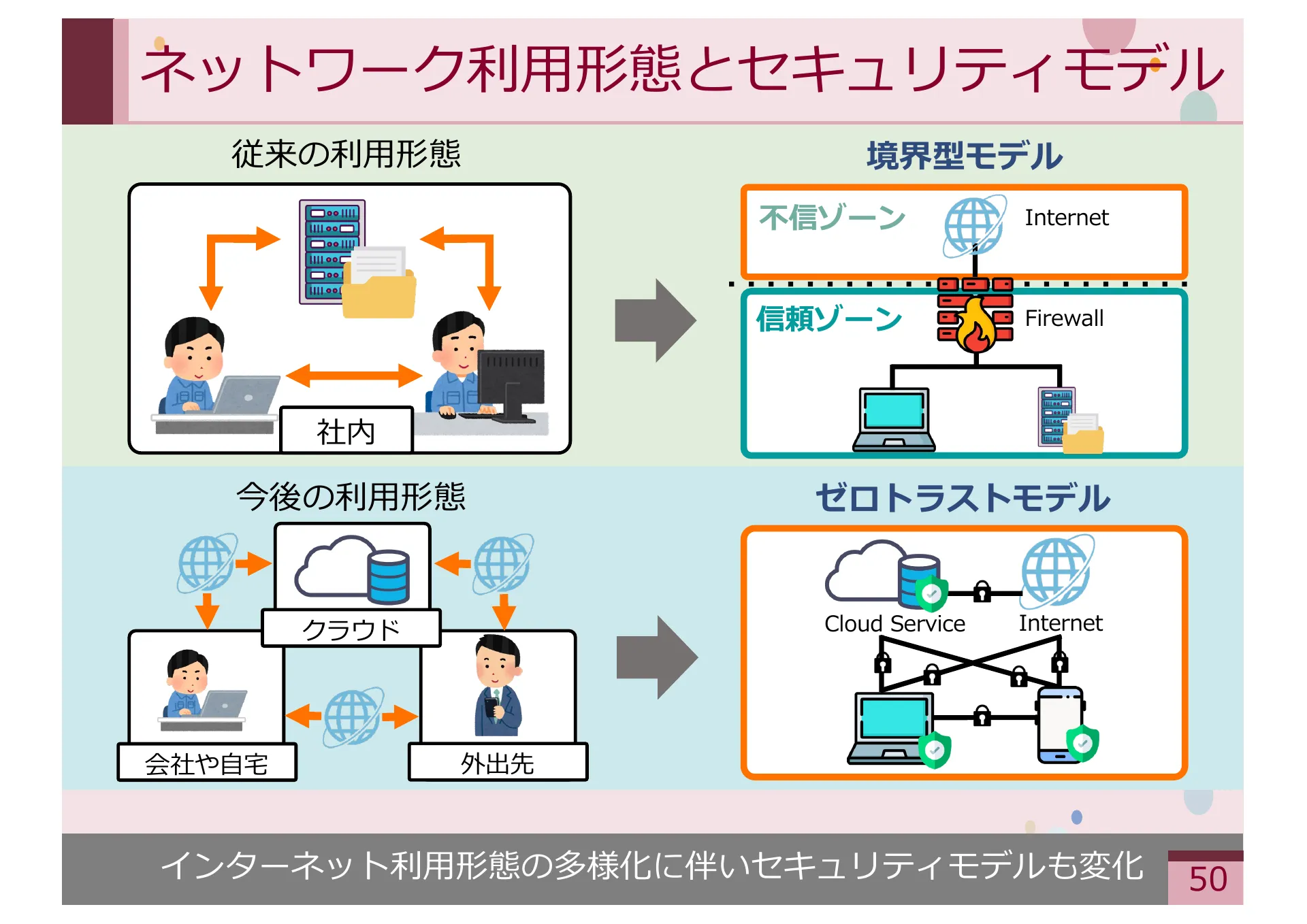

P.50 — ネットワーク利用形態とセキュリティモデル。境界型モデルからゼロトラストモデルへの変遷。

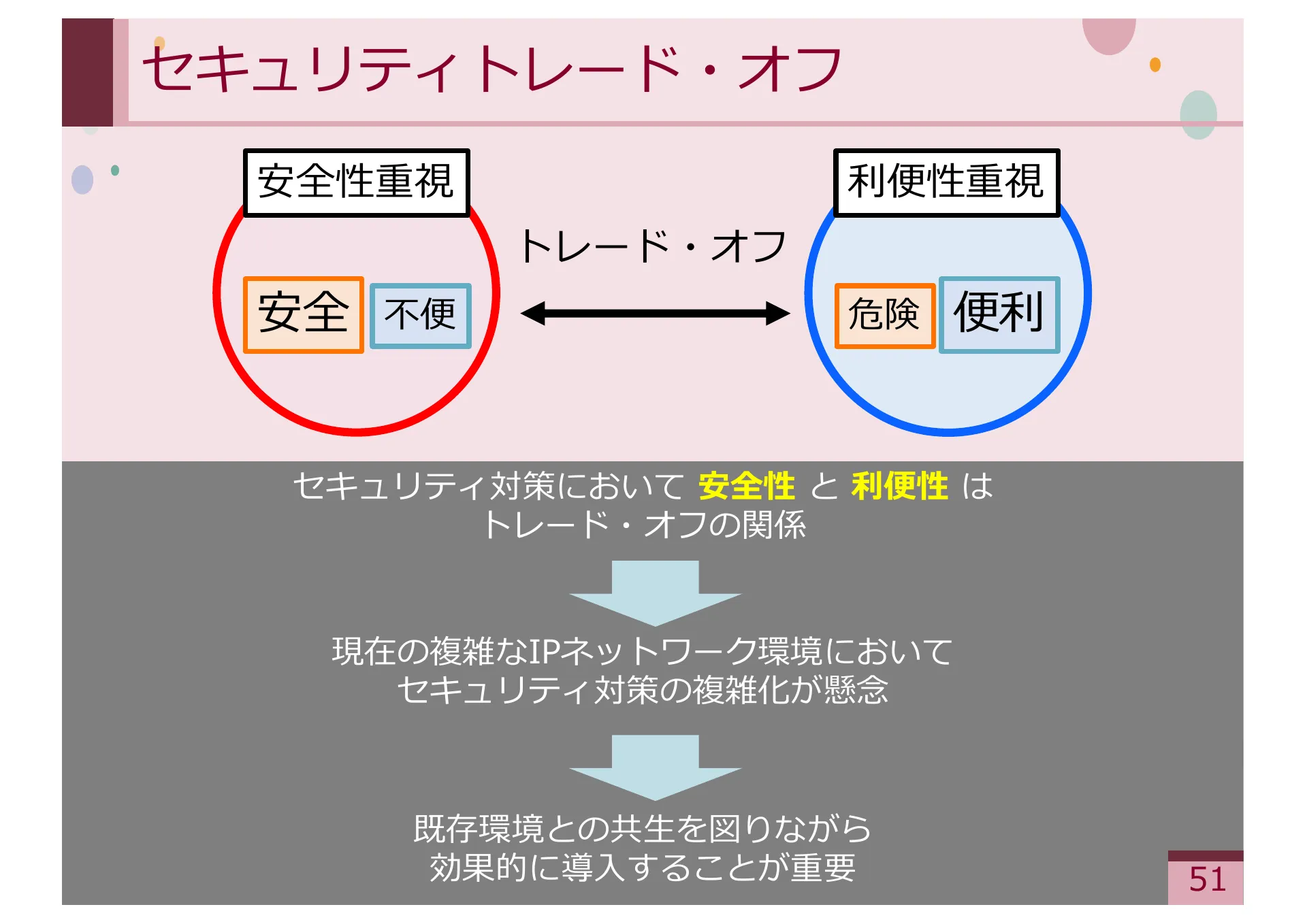

P.51 — セキュリティのトレードオフ。安全性と利便性の関係と、IP ネットワーク環境の複雑化による課題。

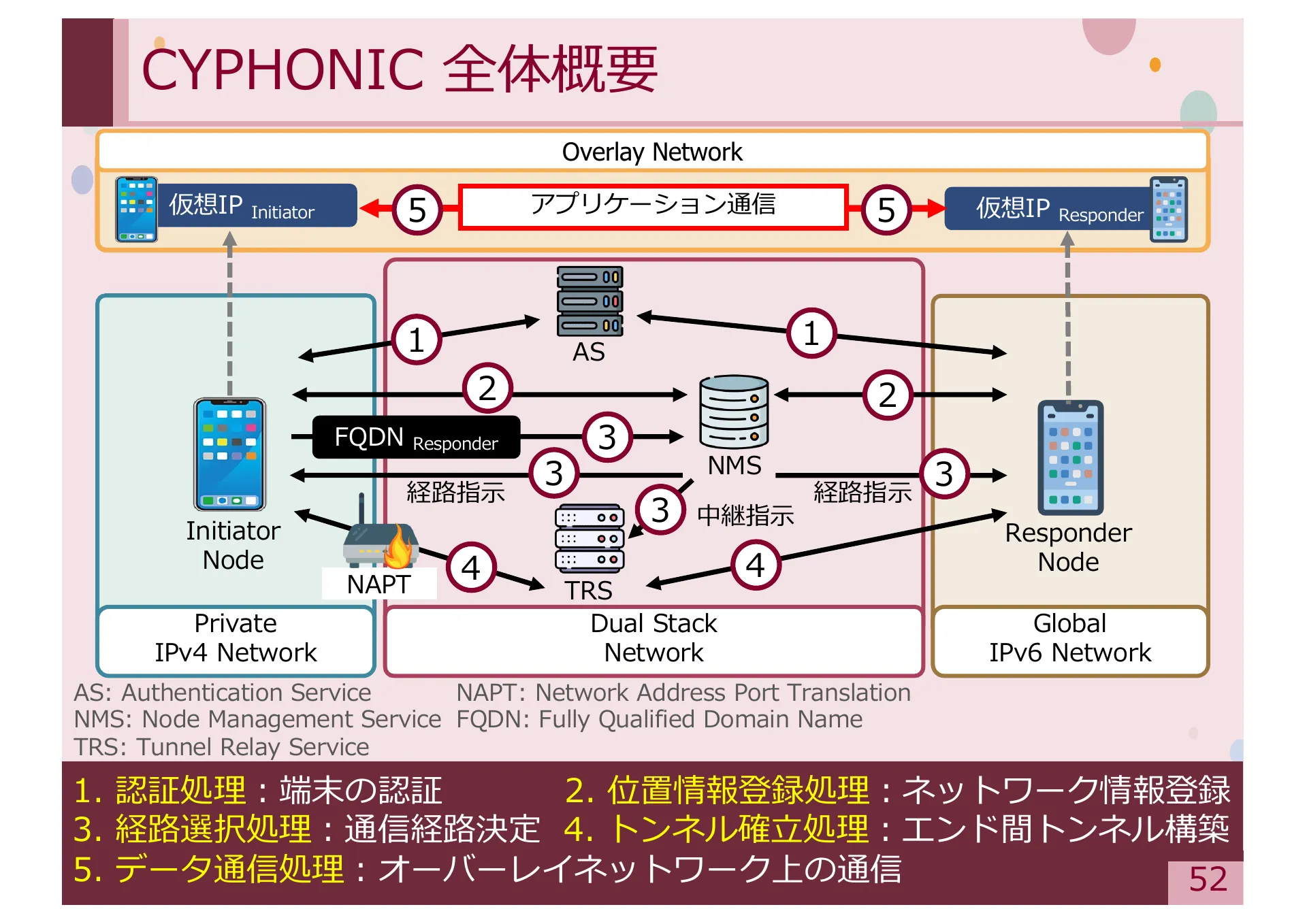

P.52 — CYPHONIC 全体概要。オーバーレイネットワーク上での仮想 IP 通信シーケンス。

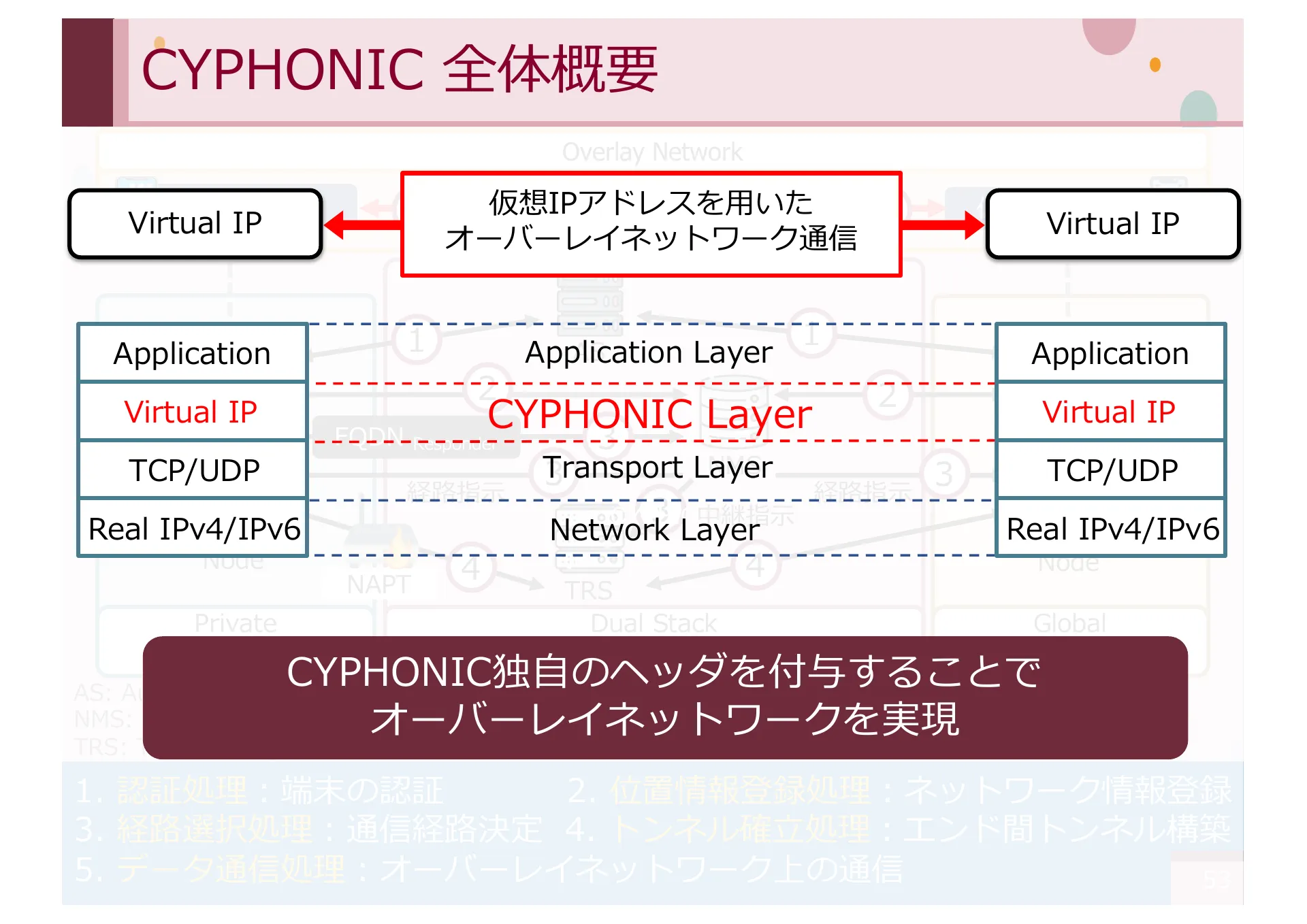

P.53 — CYPHONIC 全体概要（レイヤ構成）。Application Layer と CYPHONIC Layer の関係。

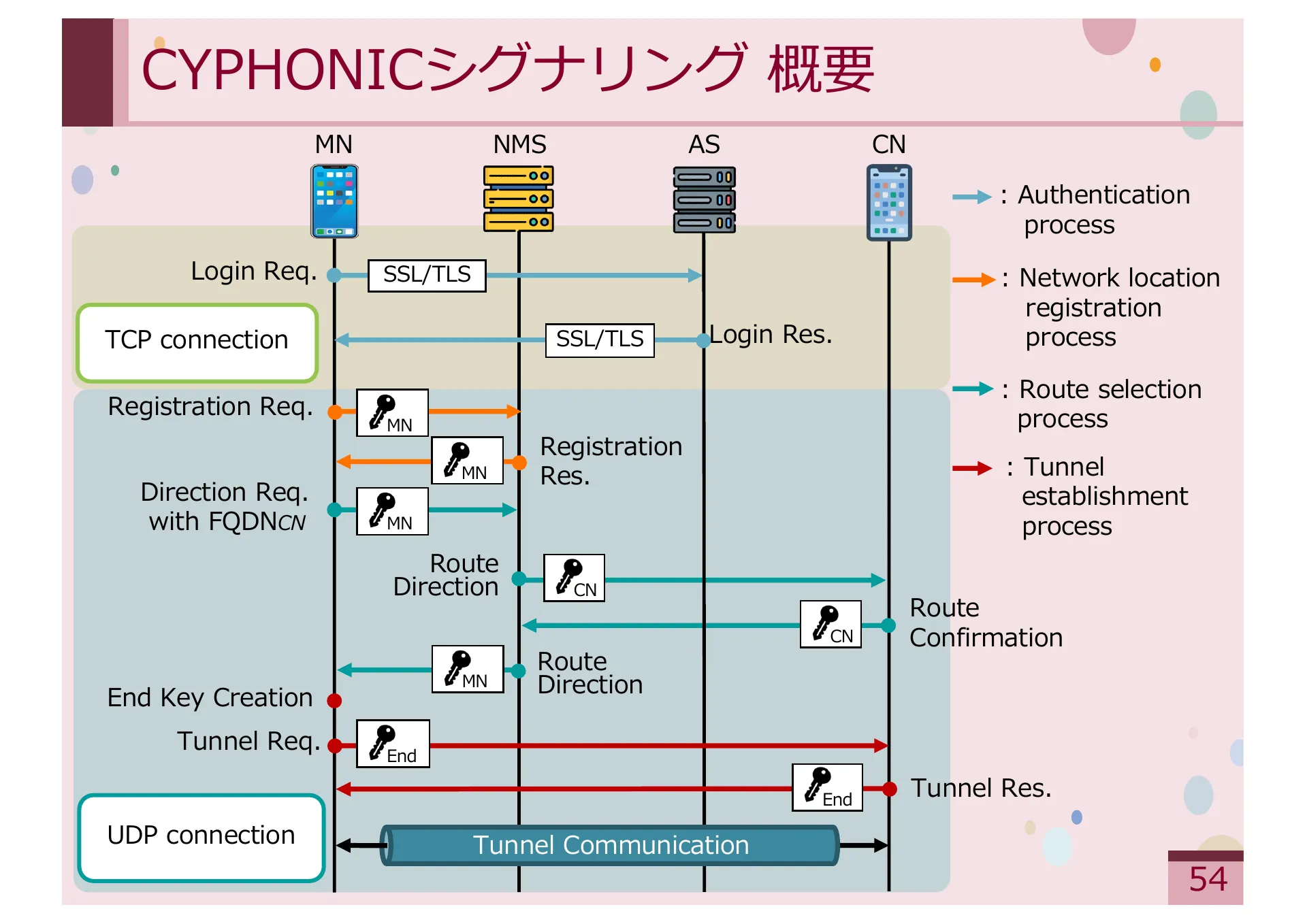

P.54 — CYPHONIC シグナリングの詳細。認証、位置情報登録、経路選択、トンネル確立の各プロセス。

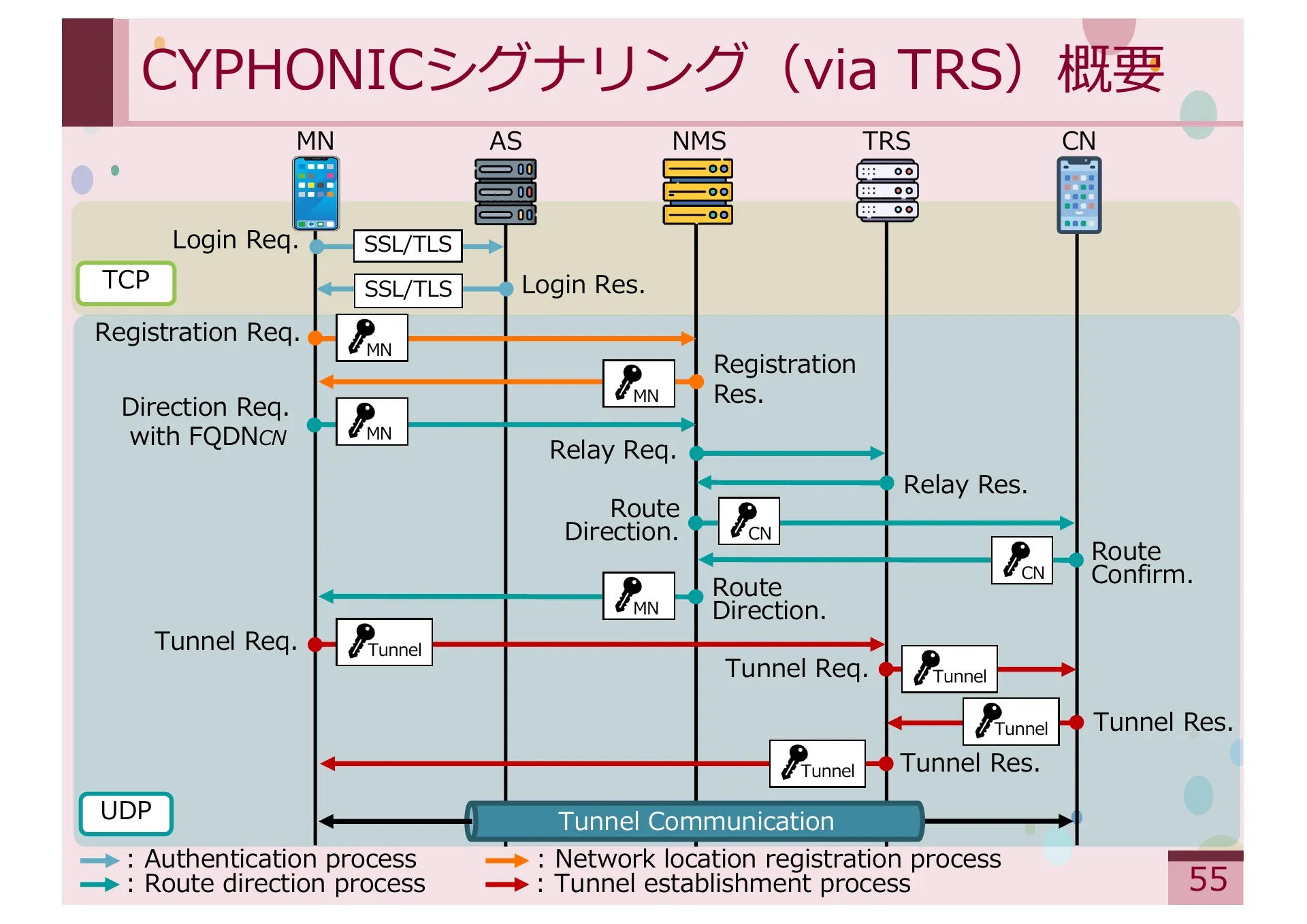

P.55 — TRS 経由の CYPHONIC シグナリング。直接通信が困難な場合の中継フロー。
P.56 — 中間報告パートの区切り。
P.57 — 中間報告のタイトルスライド。2023年11月14日の修士論文中間報告会。

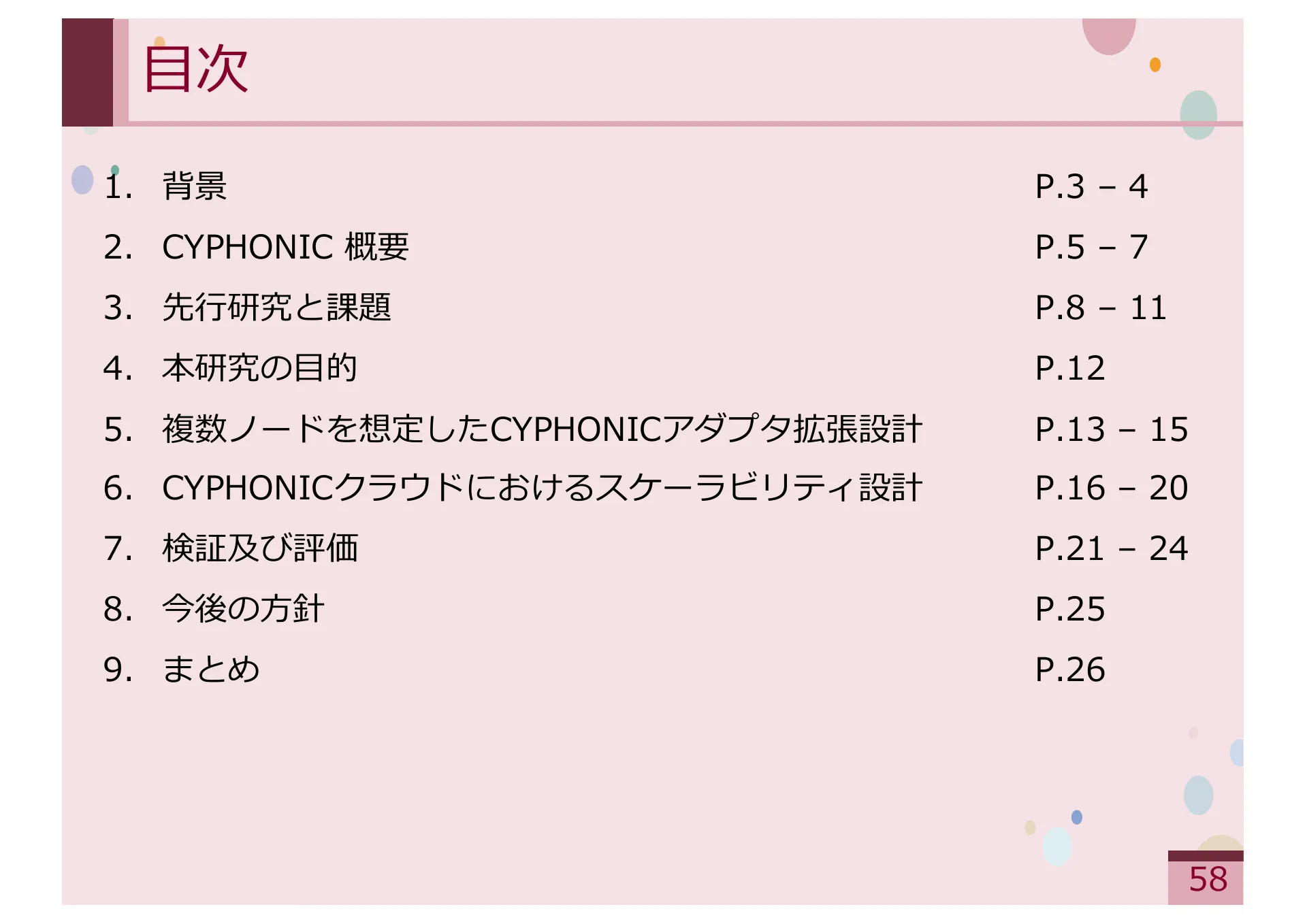

P.58 — 中間報告の目次。背景から今後の方針・まとめまでの9章構成。

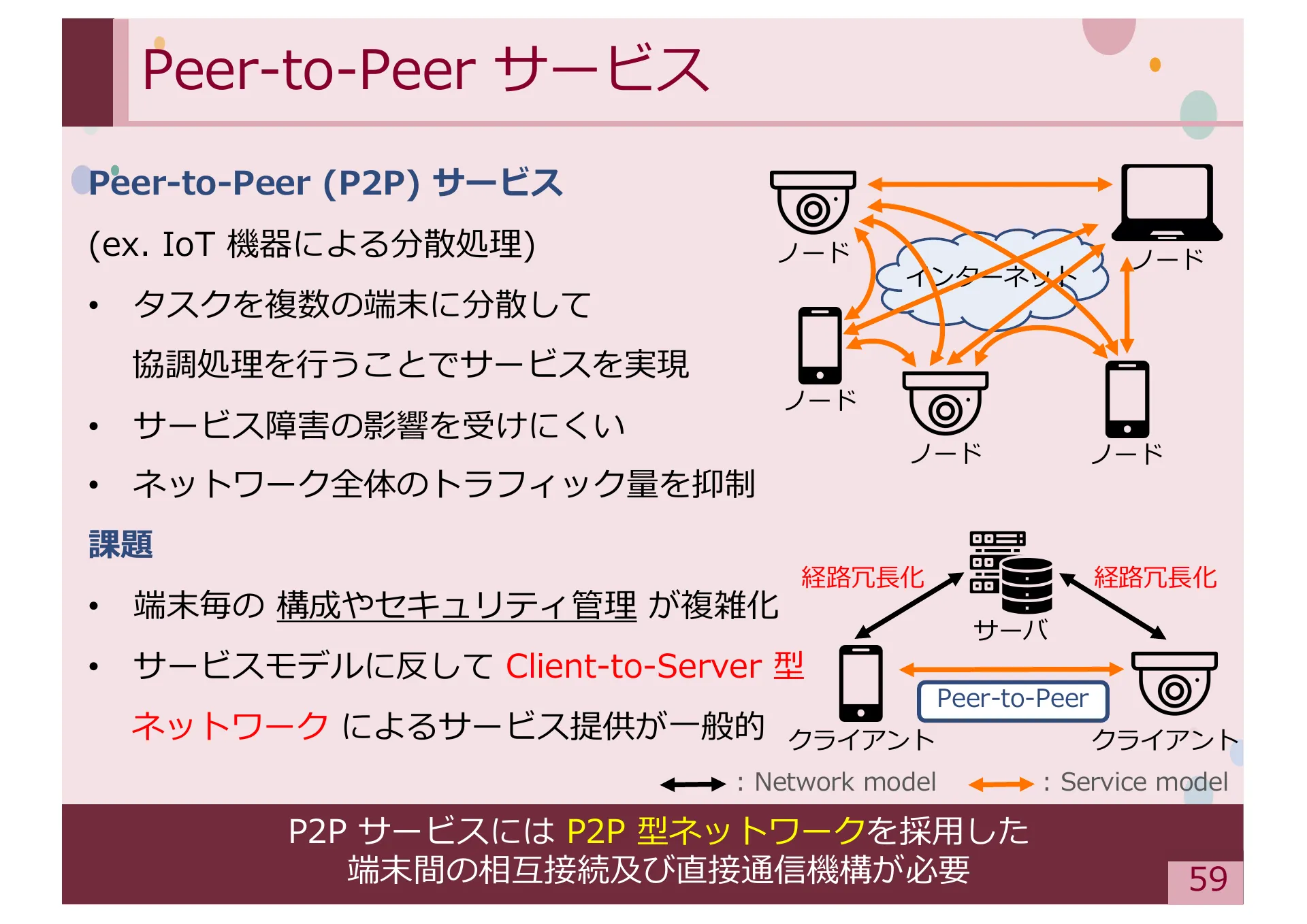

P.59 — P2P サービスの概要。分散処理によるサービス実現と、端末管理の複雑化の課題。

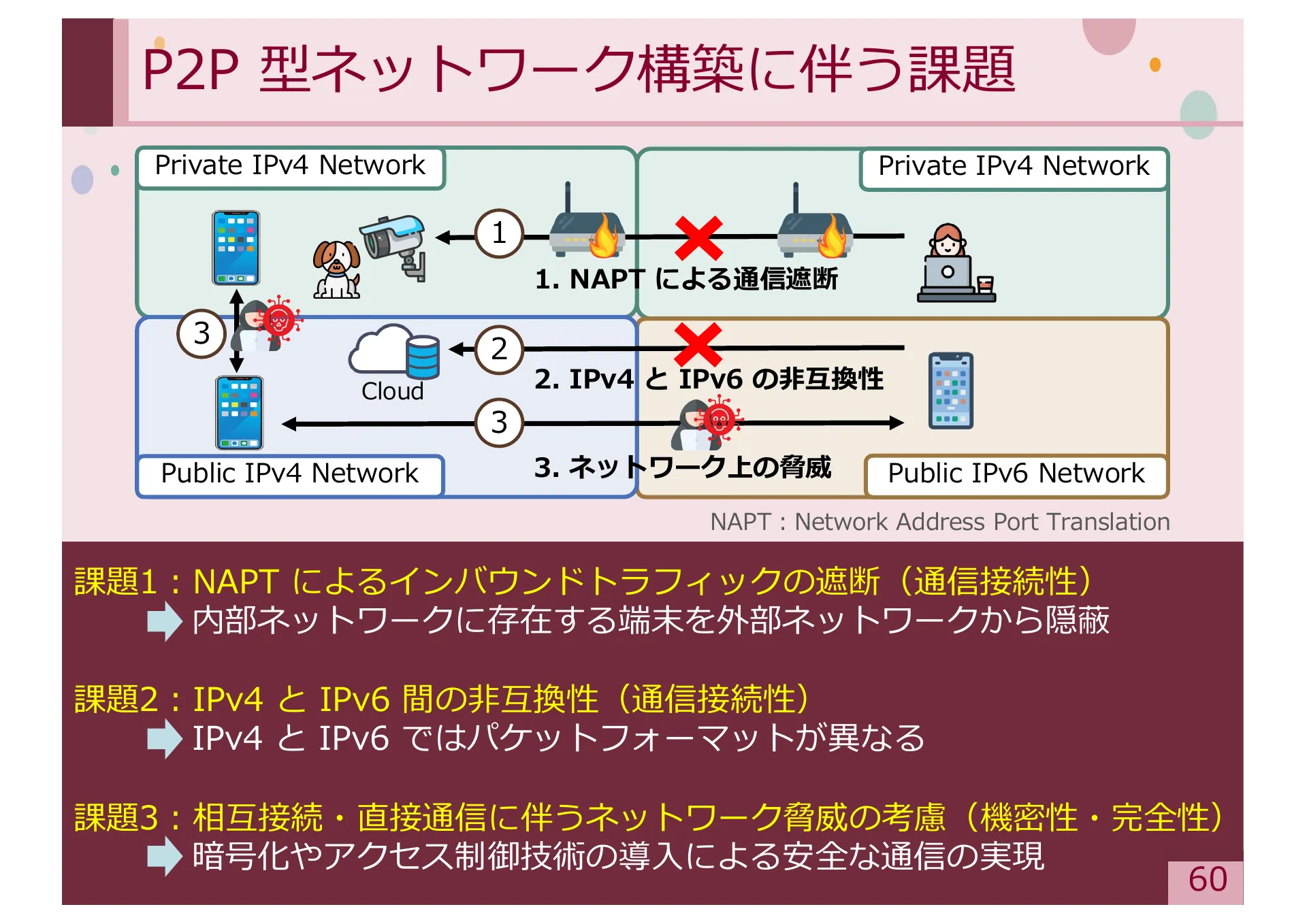

P.60 — P2P 型ネットワーク構築の課題。NAPT による通信遮断、IPv4-IPv6 非互換性、セキュリティ脅威。
P.61 — CYPHONIC の概要（中間報告版）。通信接続性、移動透過性、セキュリティの3要件への対応。

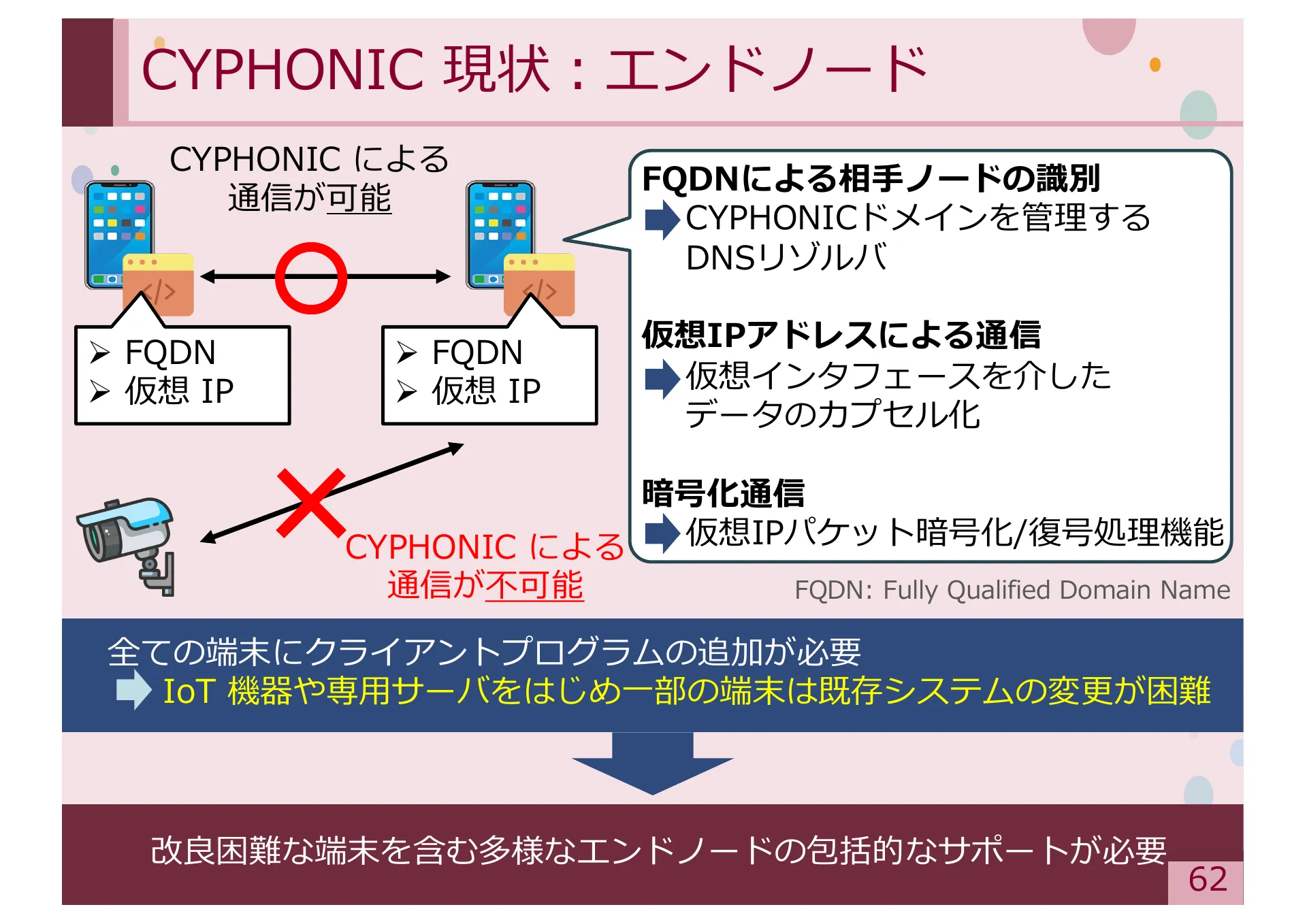

P.62 — CYPHONIC の現状（エンドノード）。FQDN による識別、仮想 IP 通信、暗号化の実装状況。

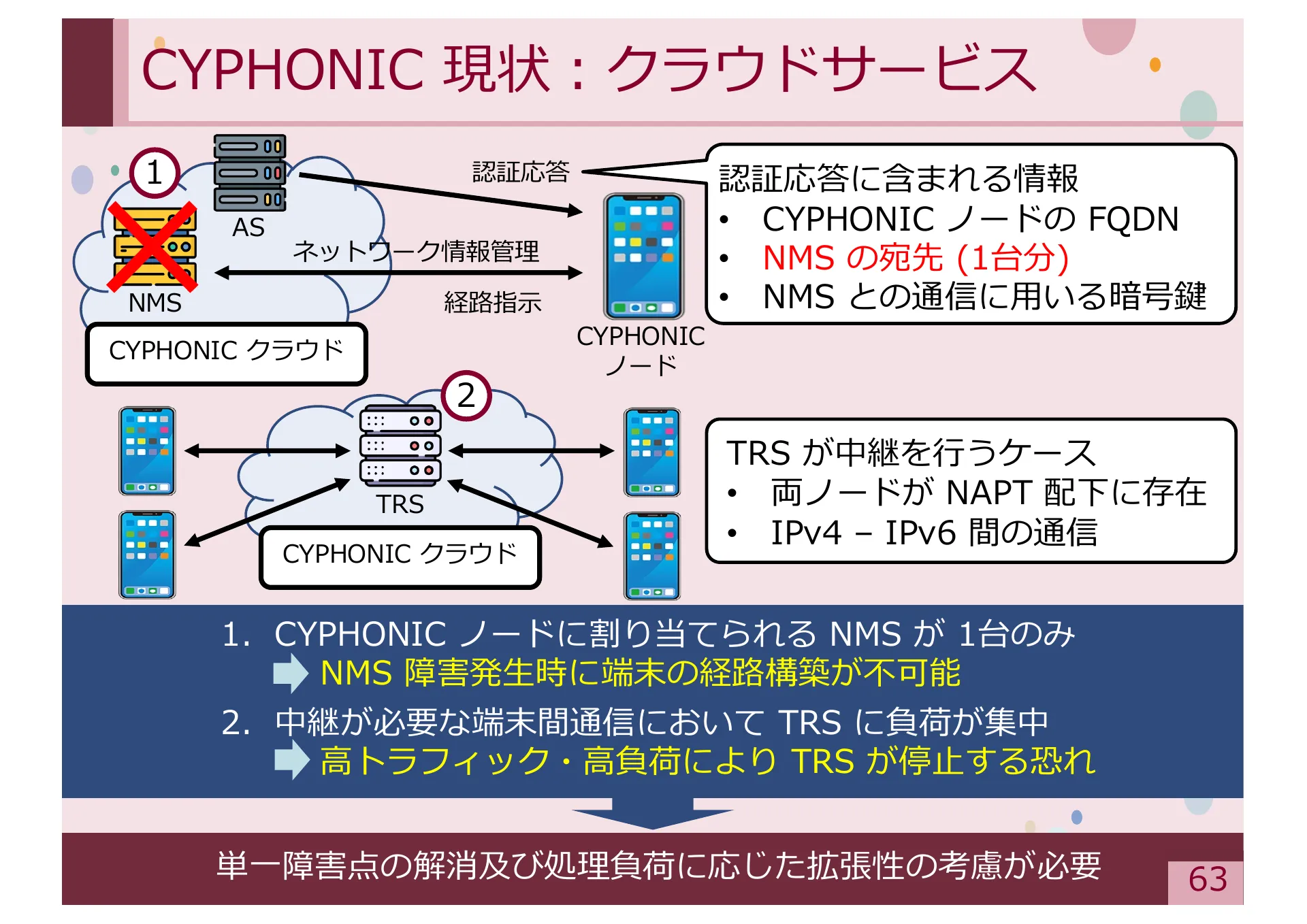

P.63 — CYPHONIC の現状（クラウドサービス）。AS の認証応答と NMS の経路指示処理。

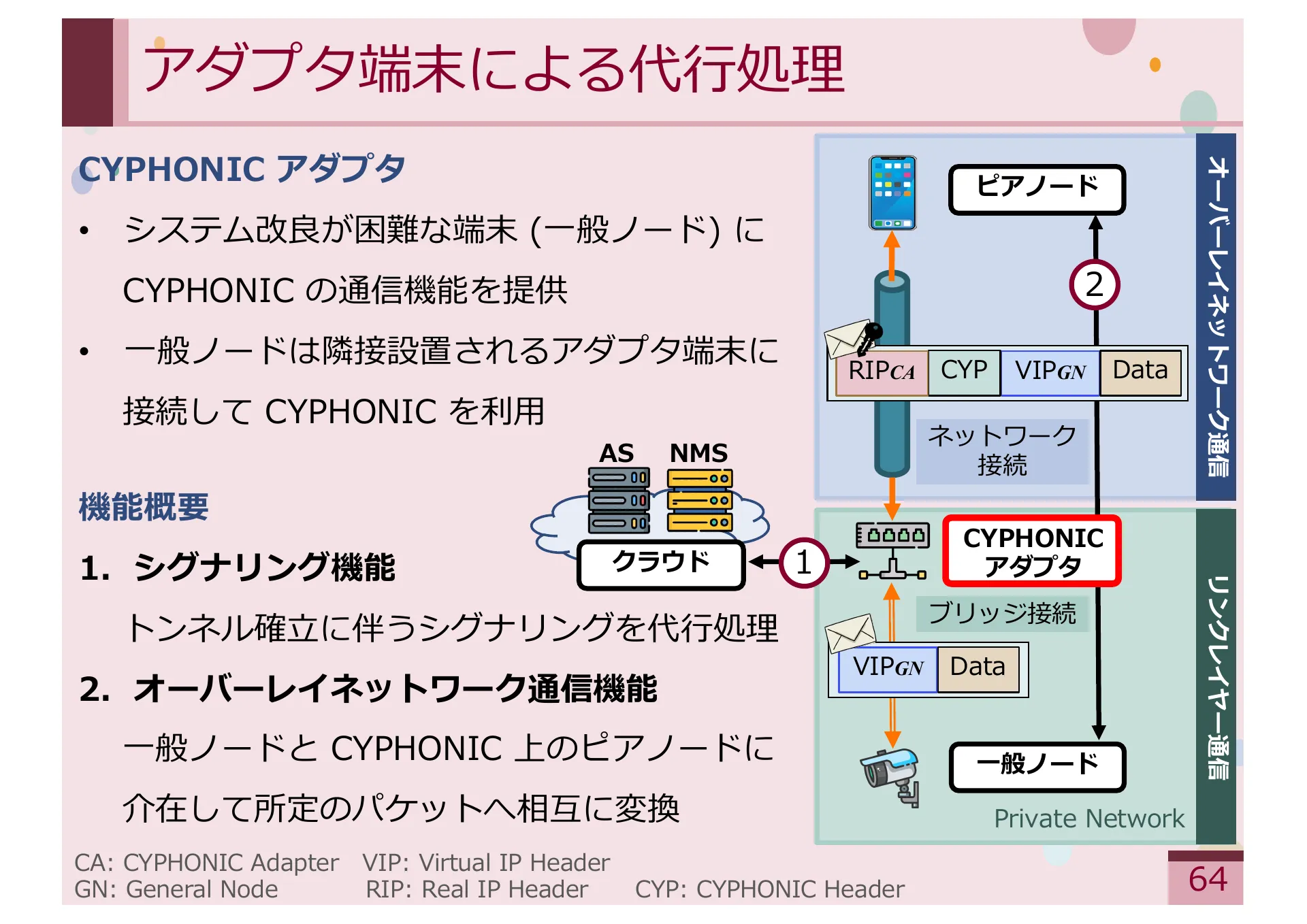

P.64 — CYPHONIC アダプタの先行研究。一般ノードサポートのための既存設計。
P.65 — CYPHONIC アダプタの課題。シングルスレッド処理による性能制約。
P.66 — CYPHONIC クラウドの先行研究。既存クラウドサービスの構成。

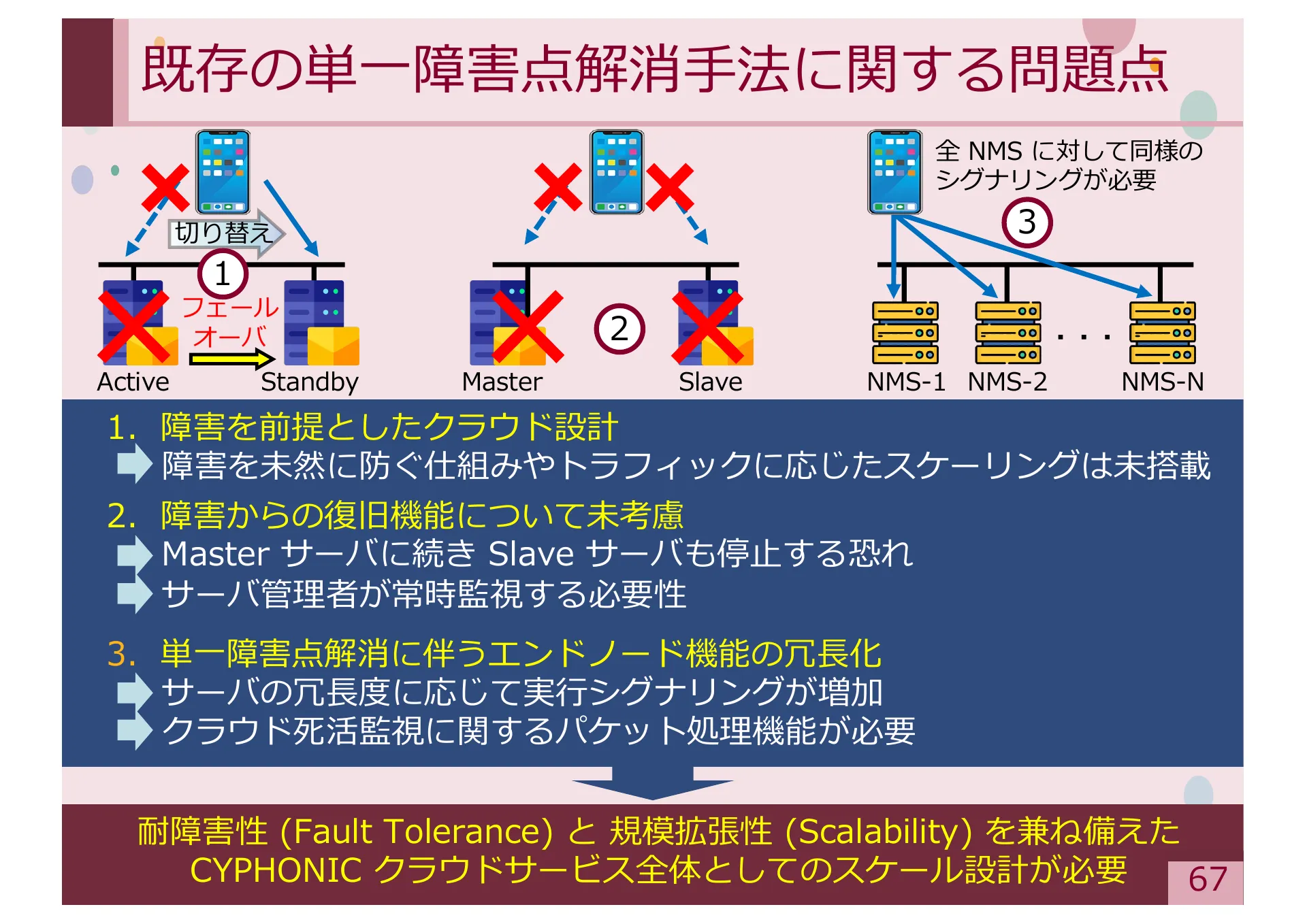

P.67 — CYPHONIC クラウドの課題。単一障害点と高負荷時の耐性不足。

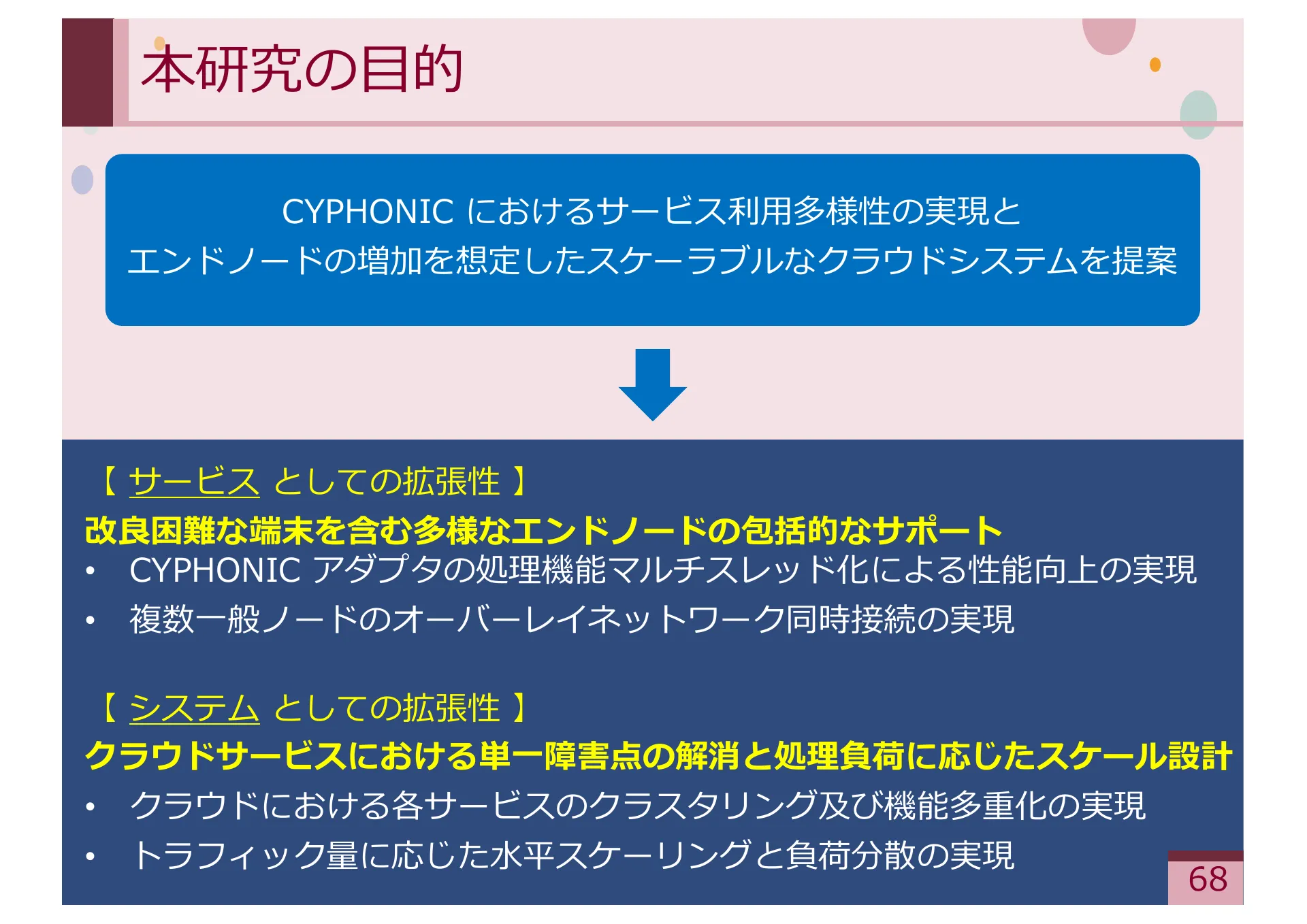

P.68 — 本研究の目的（中間報告版）。アダプタとクラウドの拡張性実現。

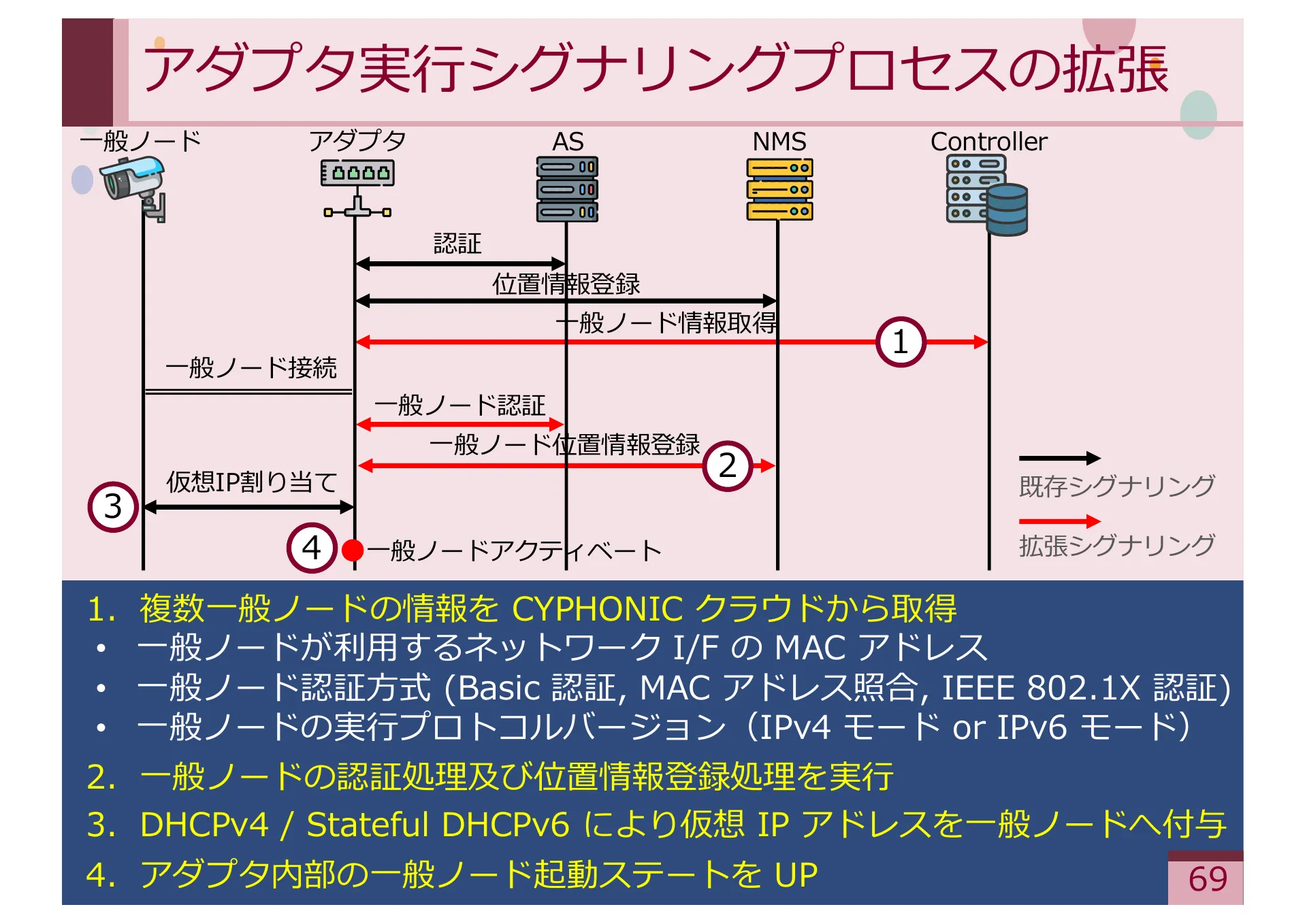

P.69 — 複数ノードを想定した CYPHONIC アダプタの拡張設計概要。

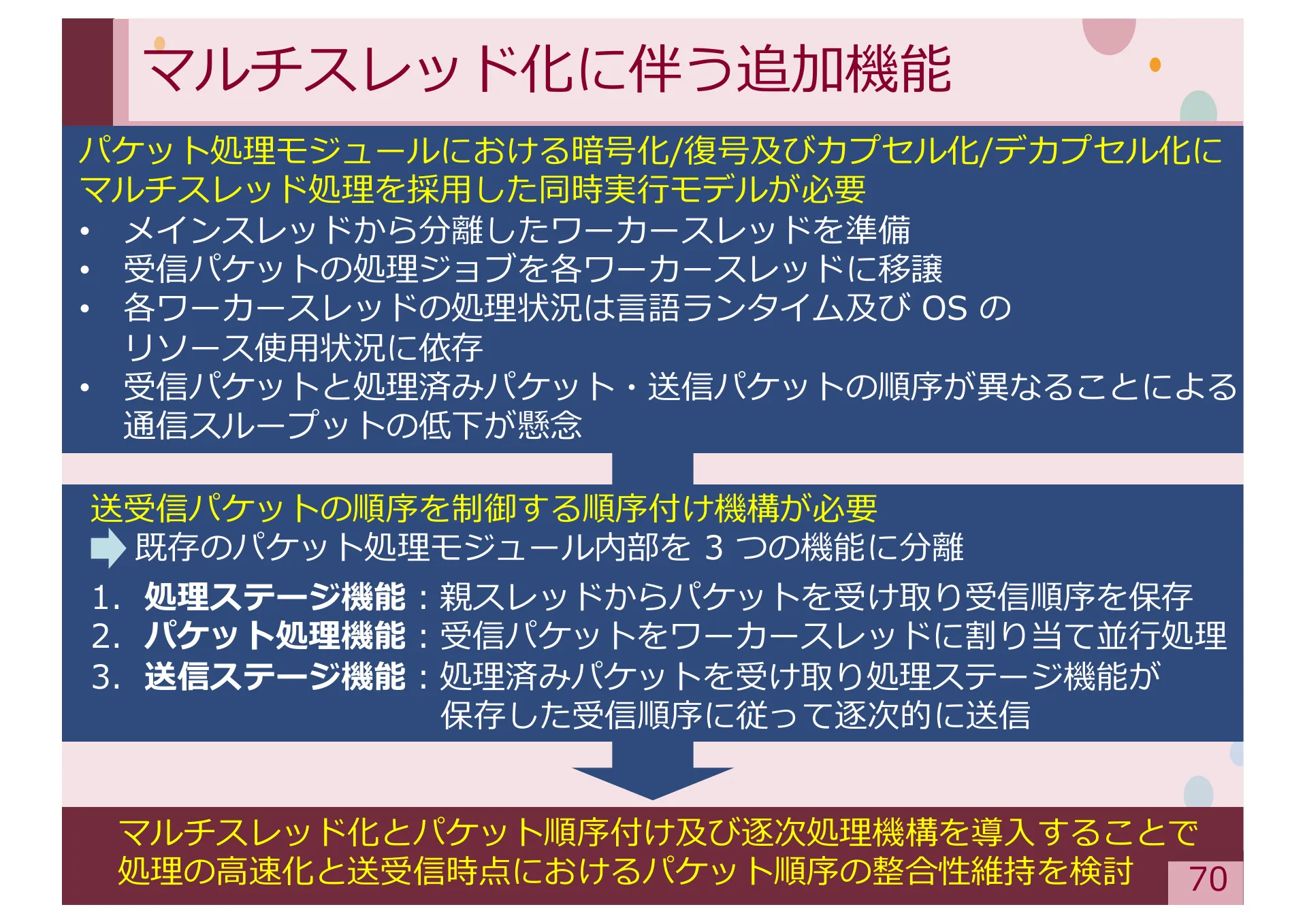

P.70 — CYPHONIC アダプタの拡張設計（マルチスレッド化）の詳細。

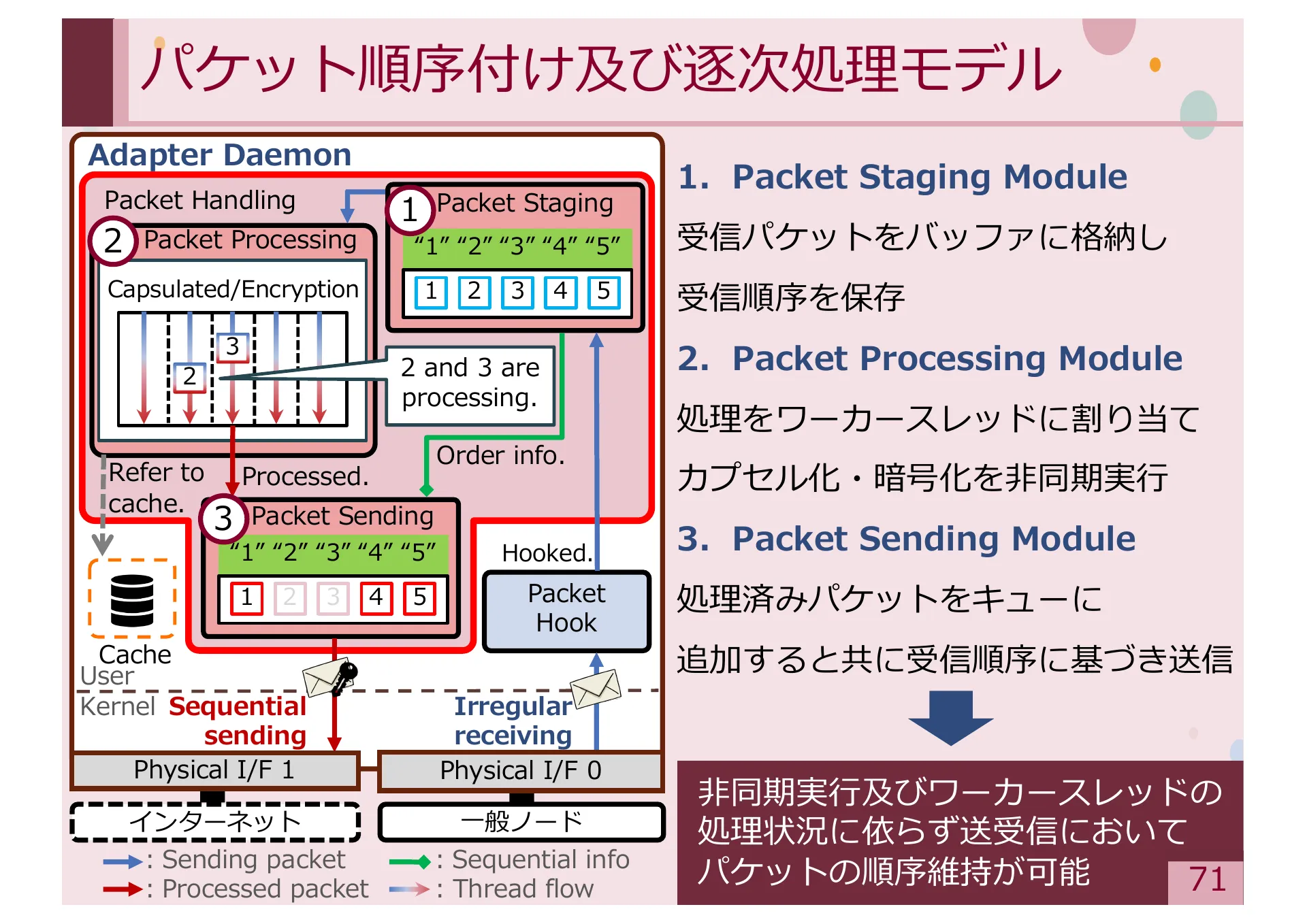

P.71 — CYPHONIC アダプタの拡張設計（順序維持機構）の詳細。
P.72 — CYPHONIC クラウドのスケーラビリティ設計概要。
P.73 — CYPHONIC クラウドのコンテナクラスタリング設計。

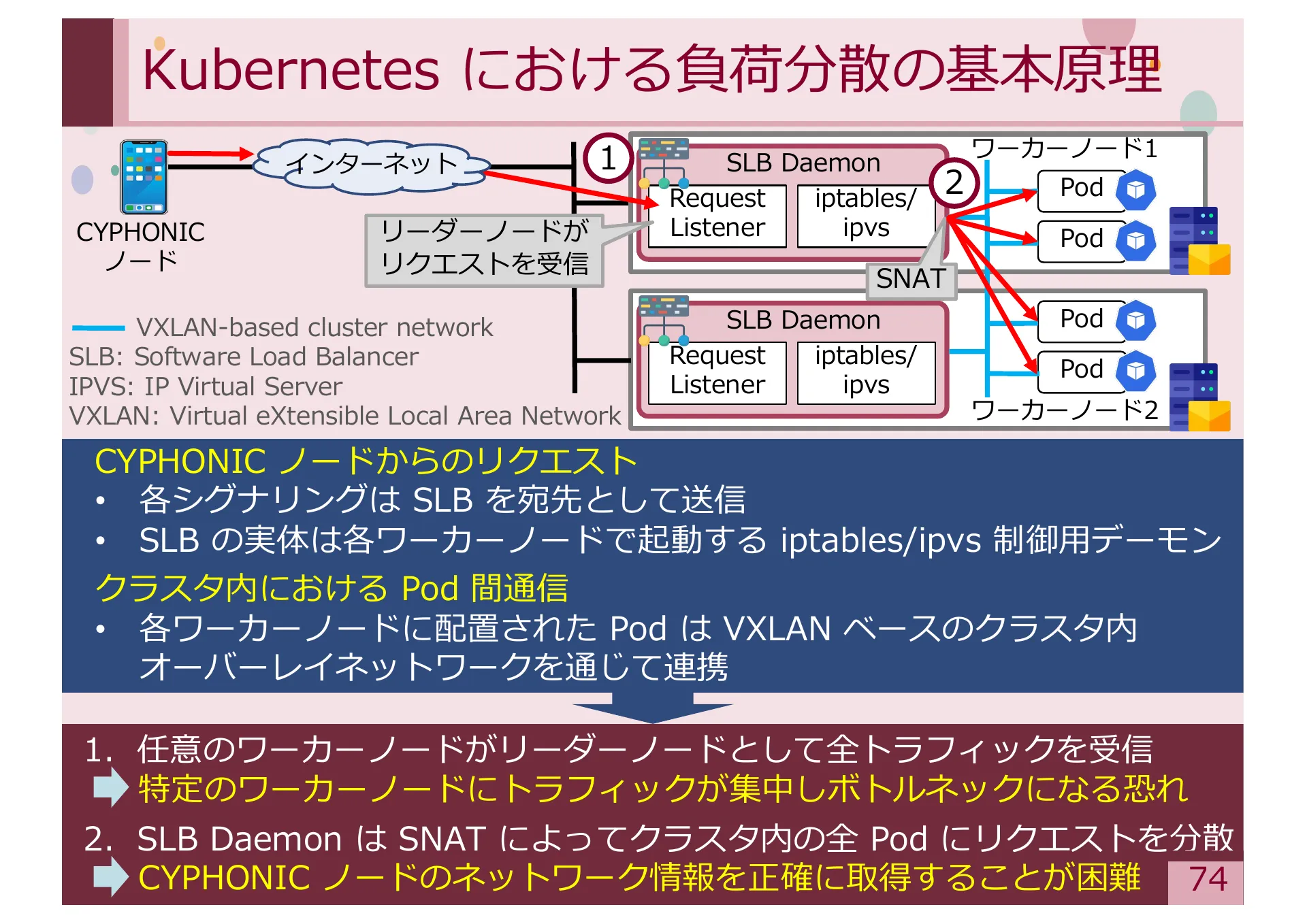

P.74 — CYPHONIC クラウドの負荷分散設計。BGP ECMP による分散。

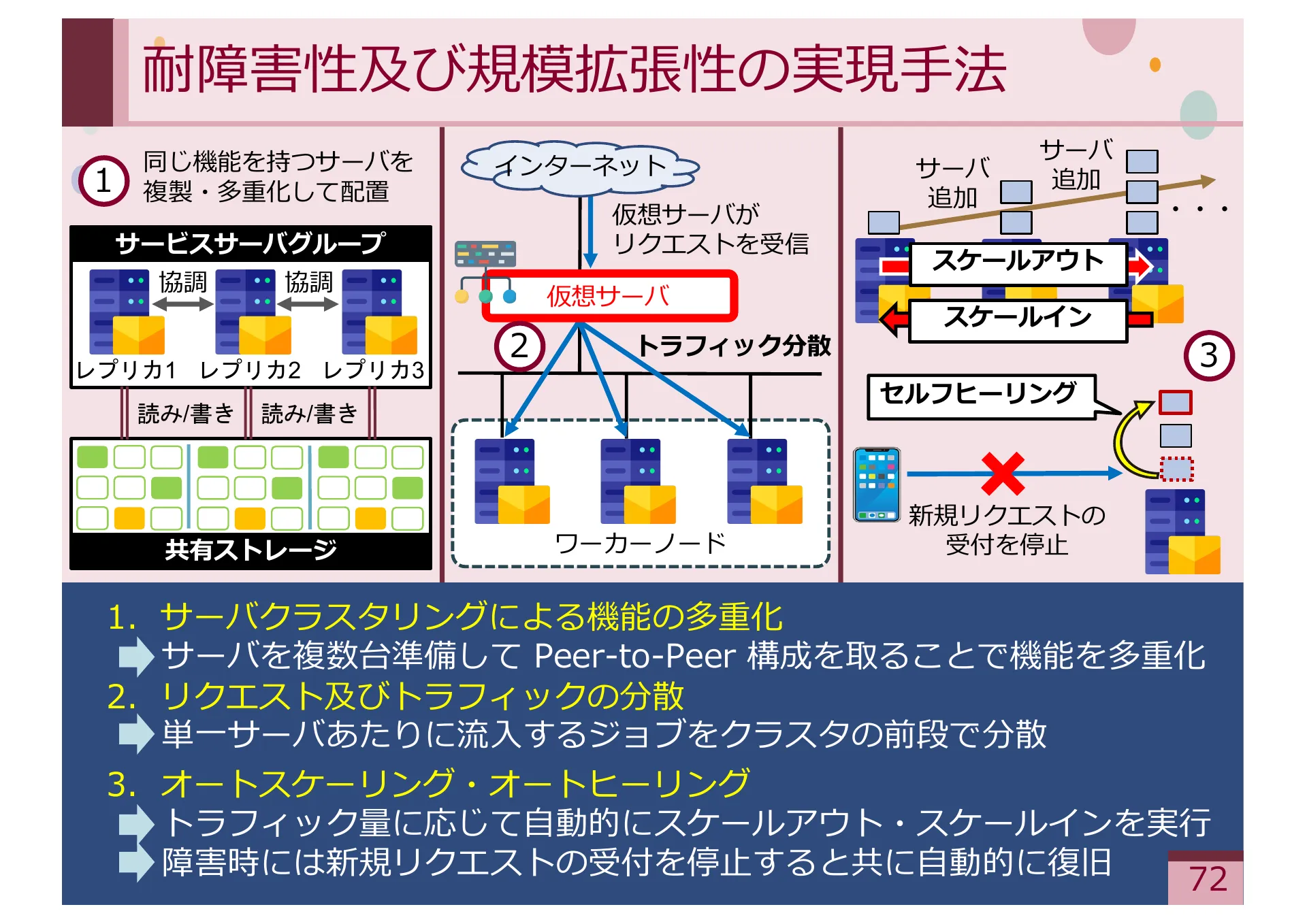

P.75 — CYPHONIC クラウドのオートスケーリング設計。

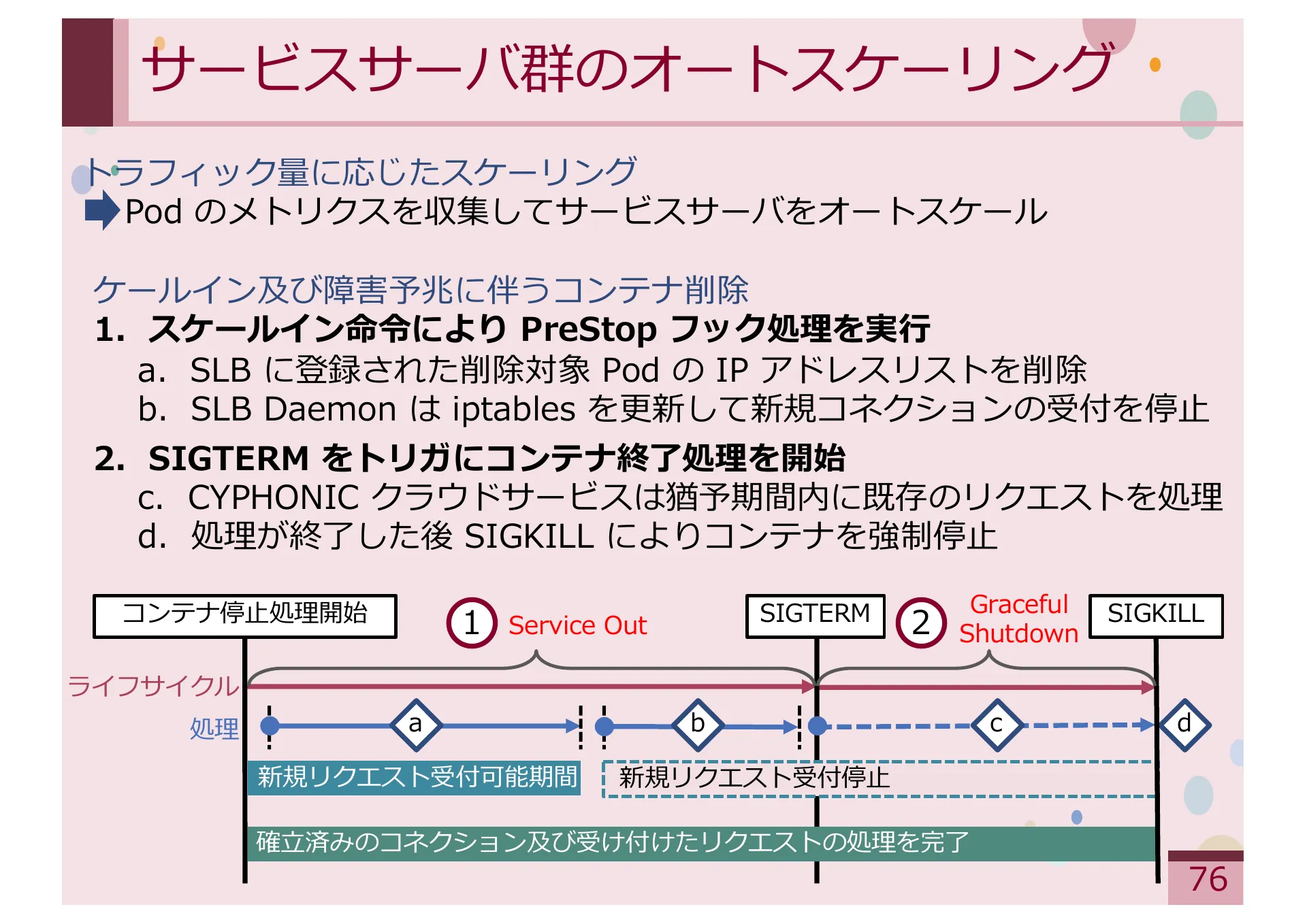

P.76 — CYPHONIC クラウドのグレースフルシャットダウン設計。

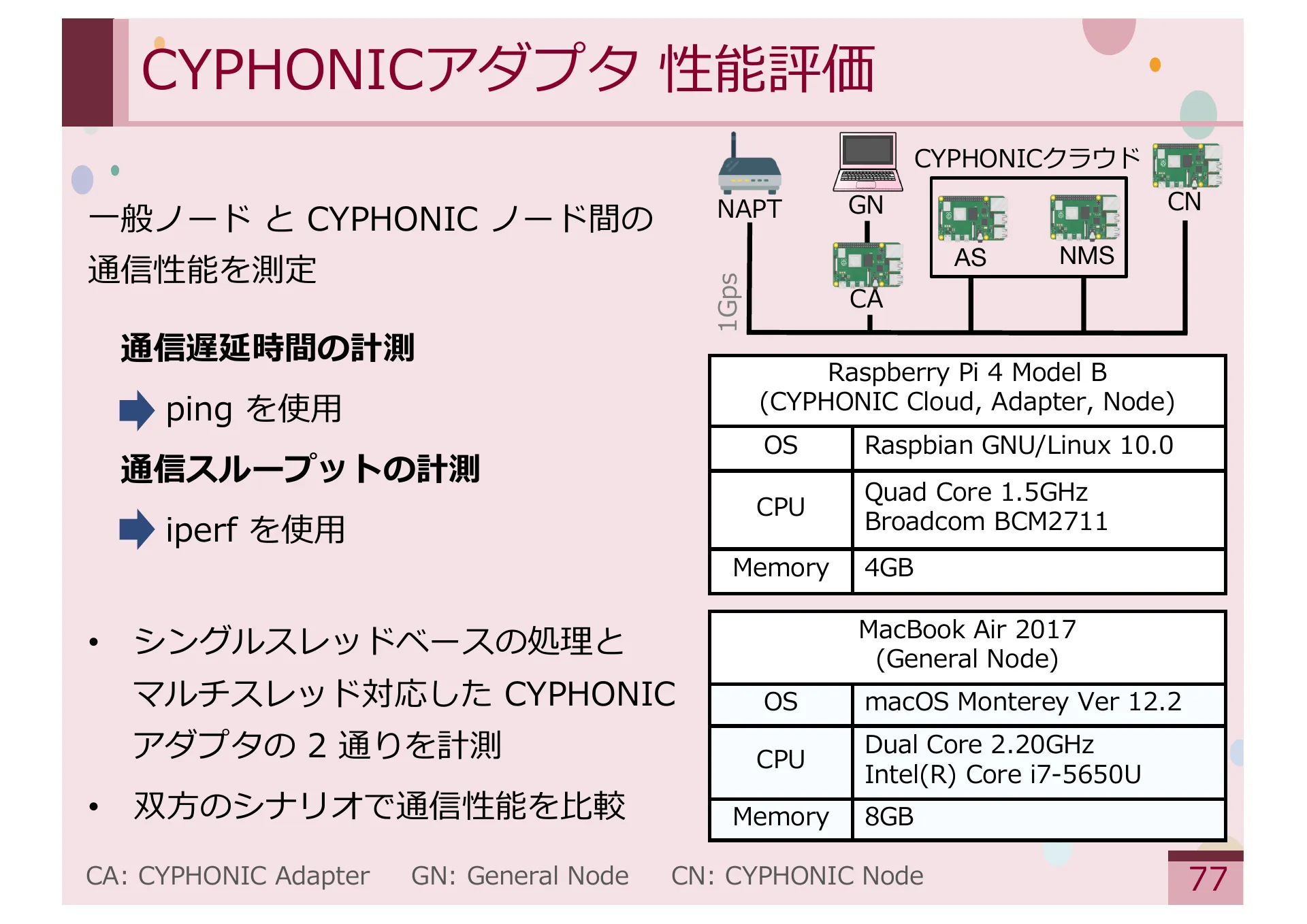

P.77 — 検証及び評価（中間報告版）。アダプタの通信性能評価。

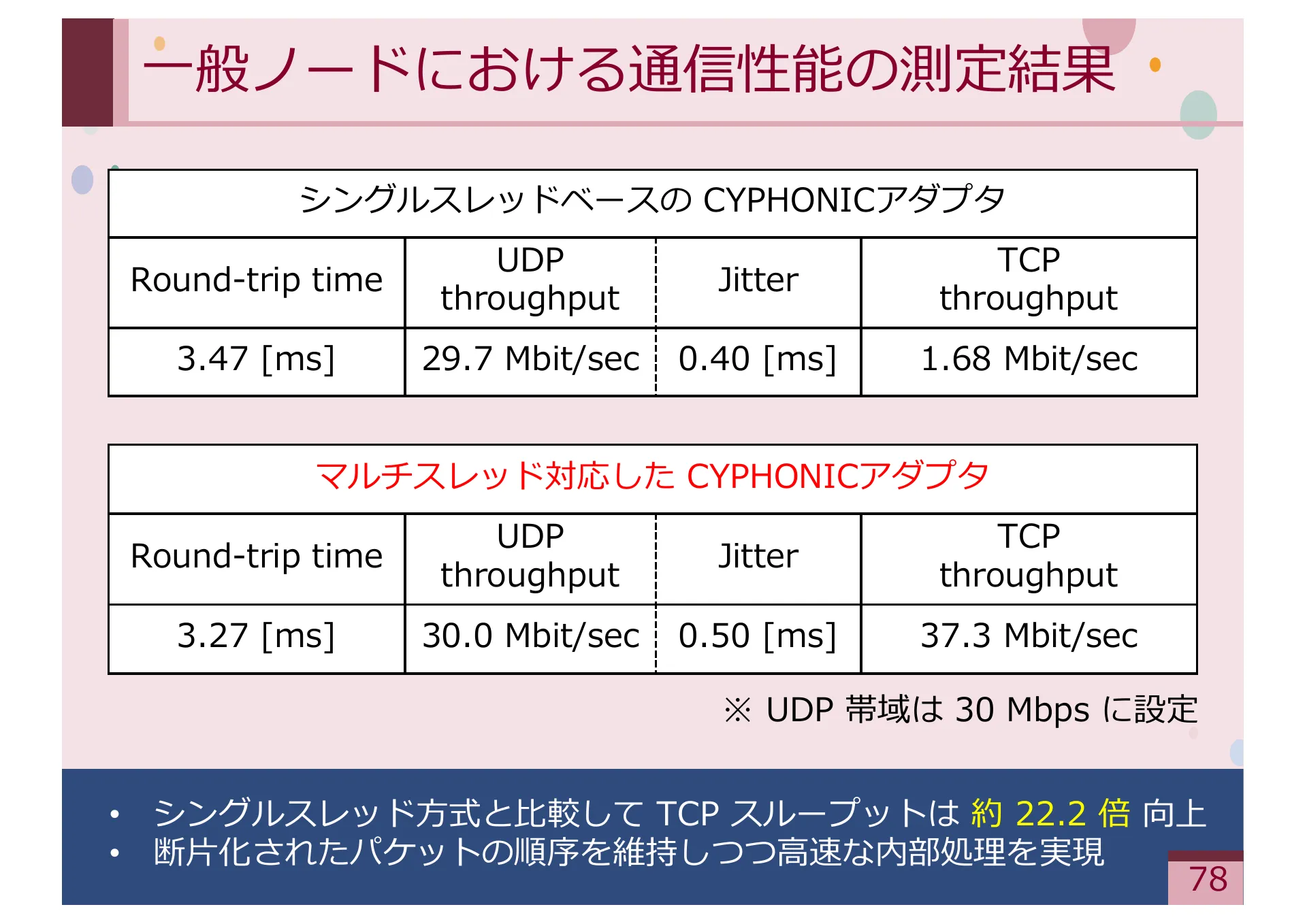

P.78 — CYPHONIC アダプタの検証結果（中間報告版）。マルチスレッド化の効果確認。

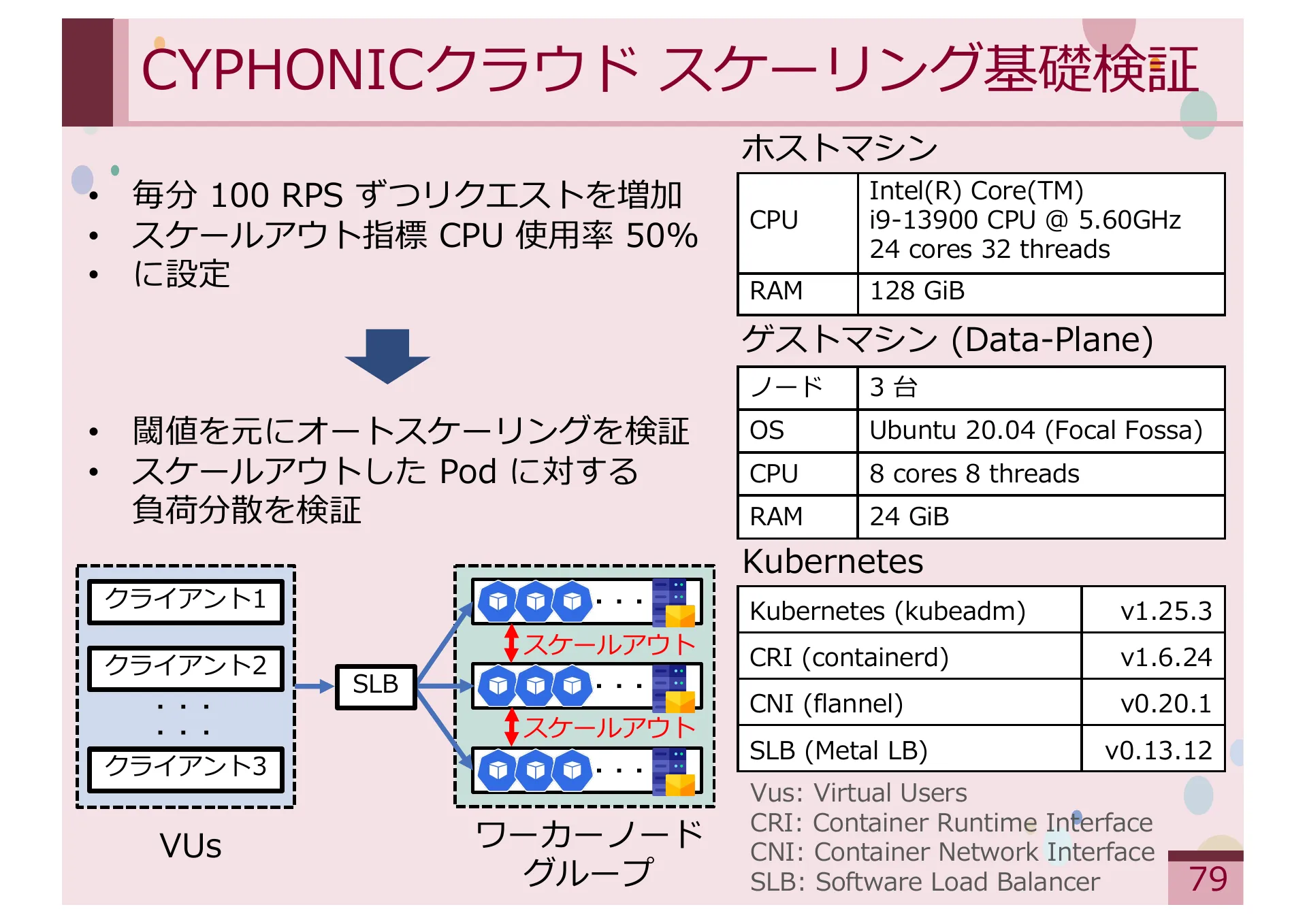

P.79 — CYPHONIC クラウドの検証結果（中間報告版）。スケーリング動作の確認。

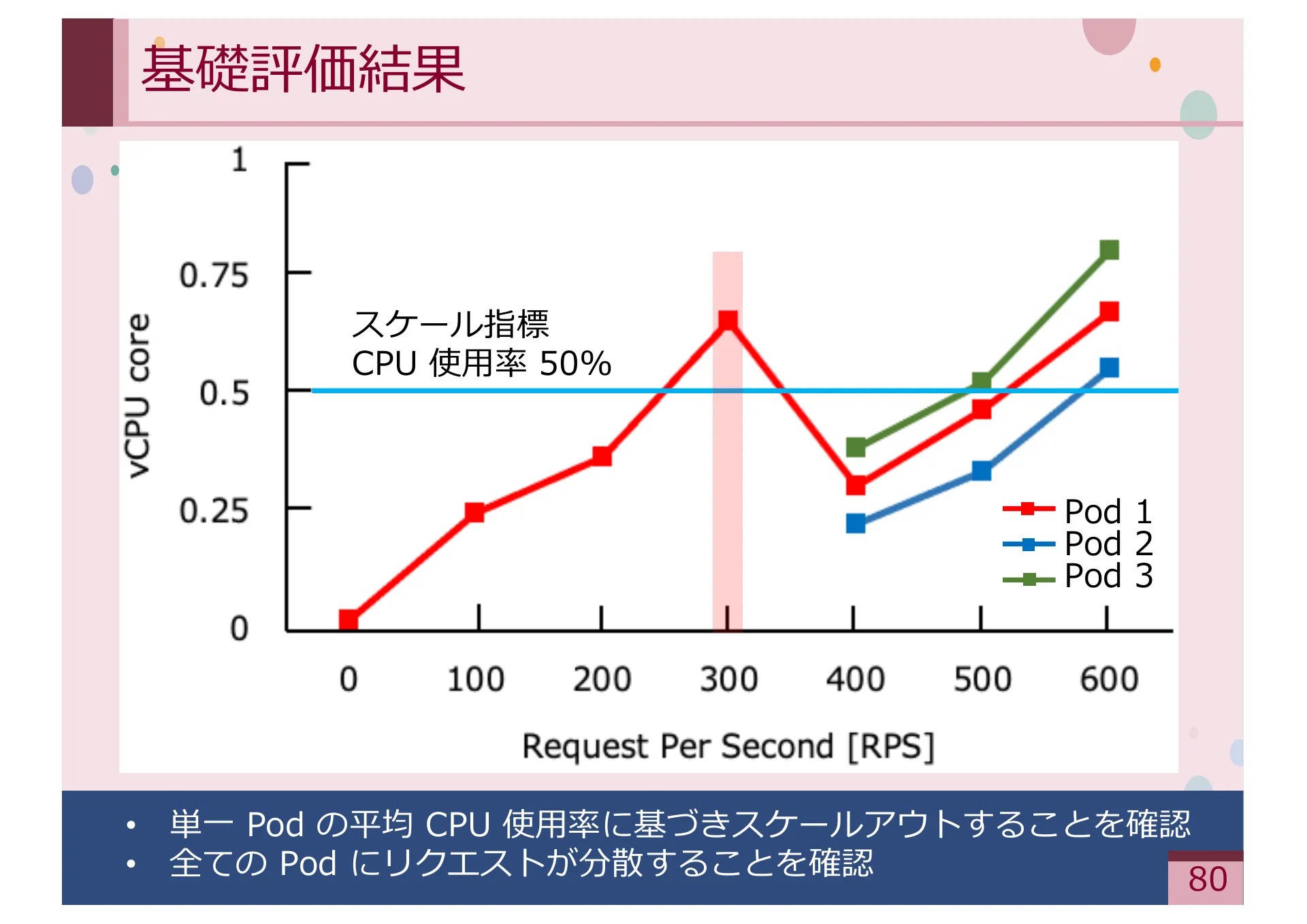

P.80 — CYPHONIC クラウドの検証結果（中間報告版・続き）。負荷分散の確認。

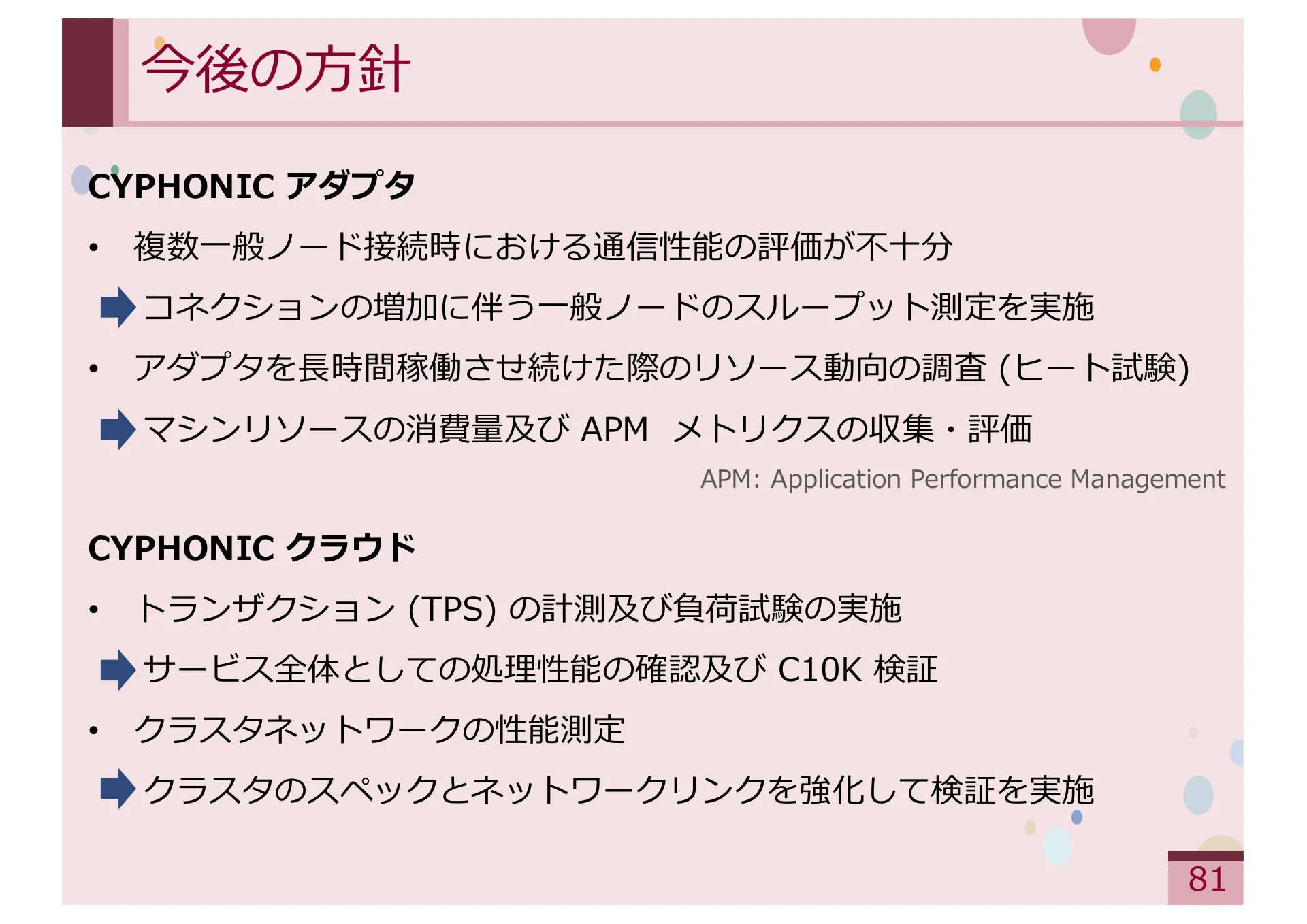

P.81 — 今後の方針。最終発表に向けた追加検証・改善項目。

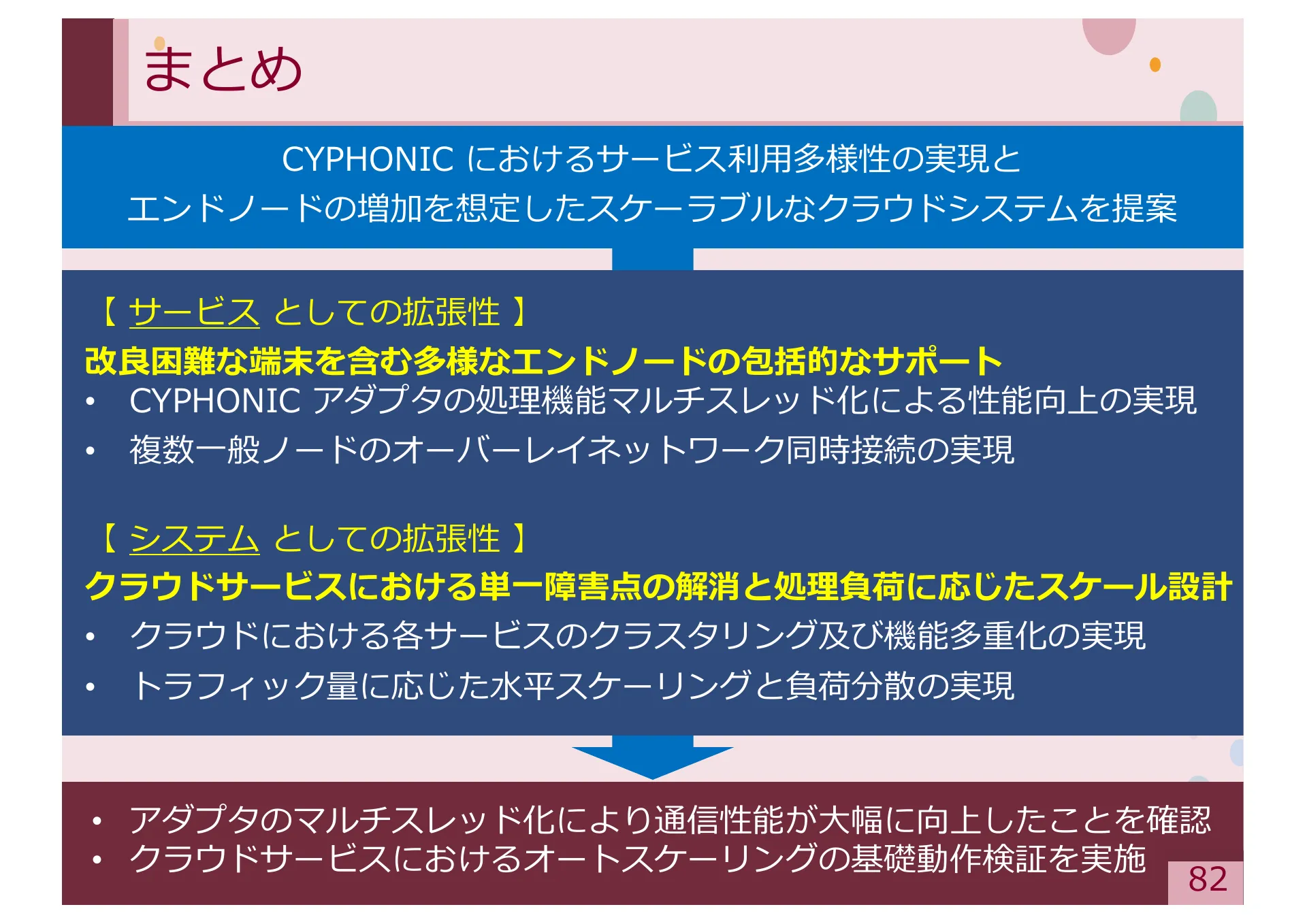

P.82 — まとめ（中間報告版）。研究成果の総括と今後の展望。
P.83 — 中間報告の予備スライドの区切り。
P.84 — 予備資料。IoT 利活用形態の補足。
P.85 — 予備資料。CYPHONIC の構成要素の補足。
P.86 — 予備資料。既存技術との比較表の補足。

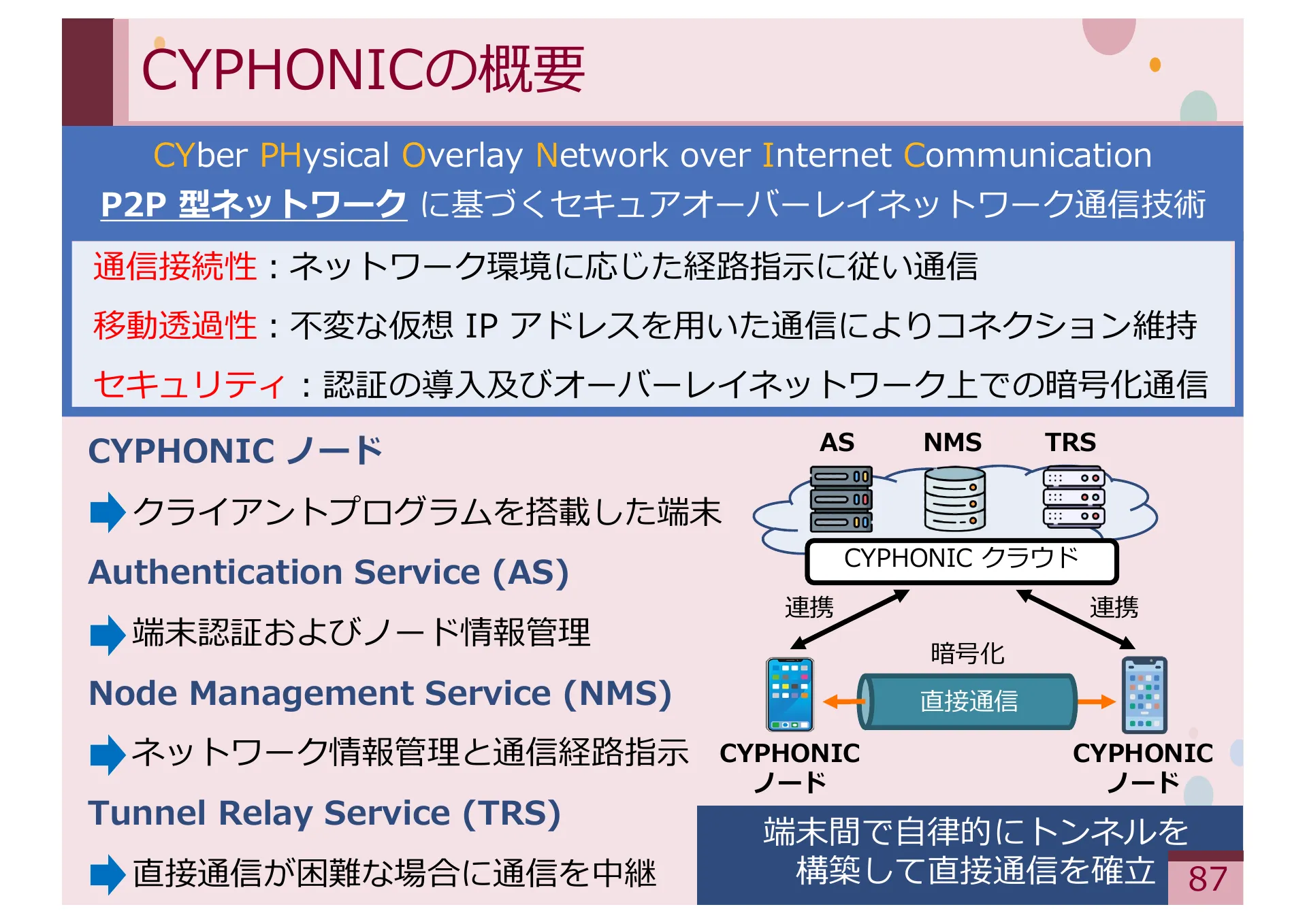

P.87 — 予備資料。CYPHONIC シグナリングの補足。

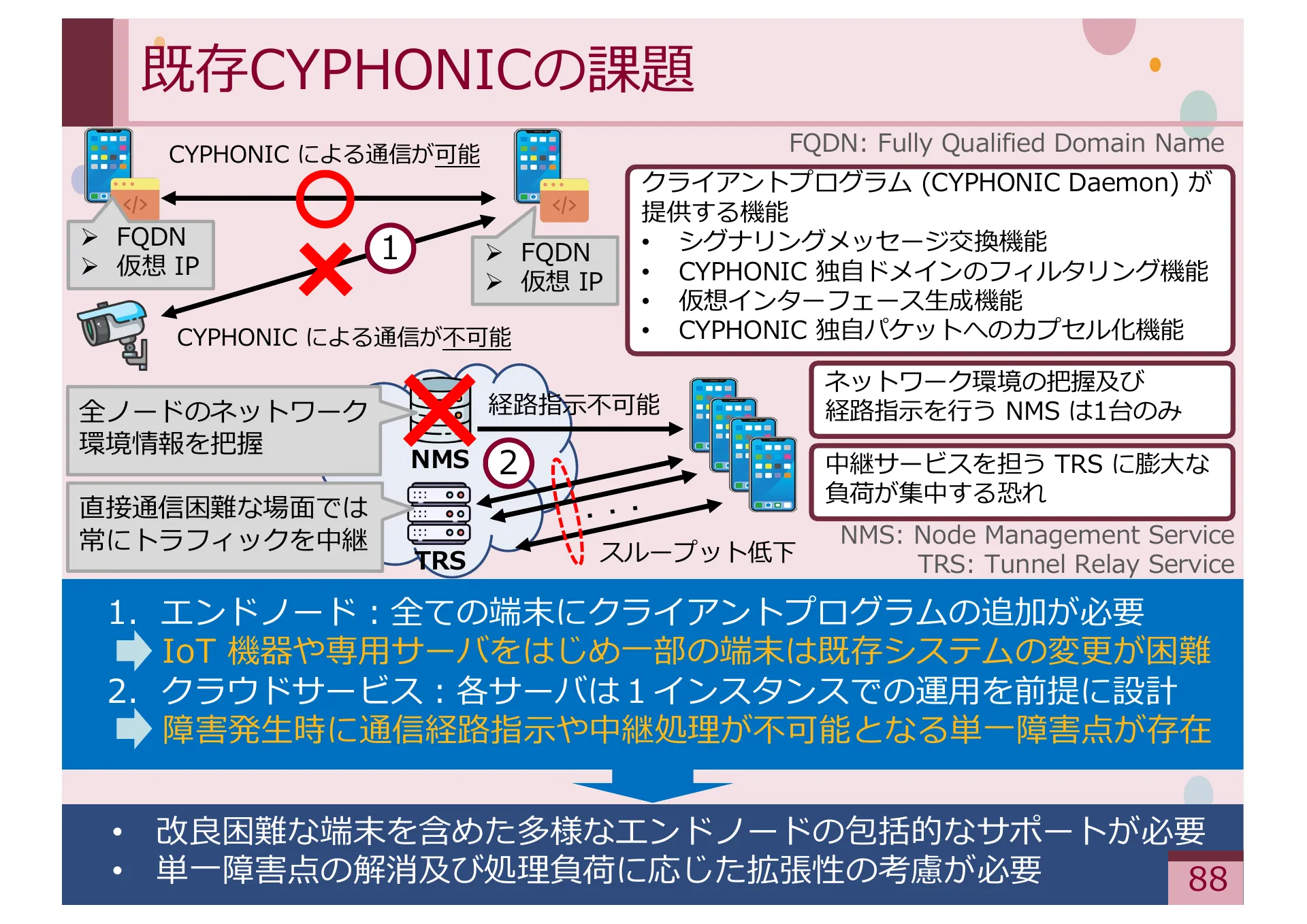

P.88 — 予備資料。TRS 経由シグナリングの補足。
P.89 — 予備資料。アダプタ既存実装の補足。

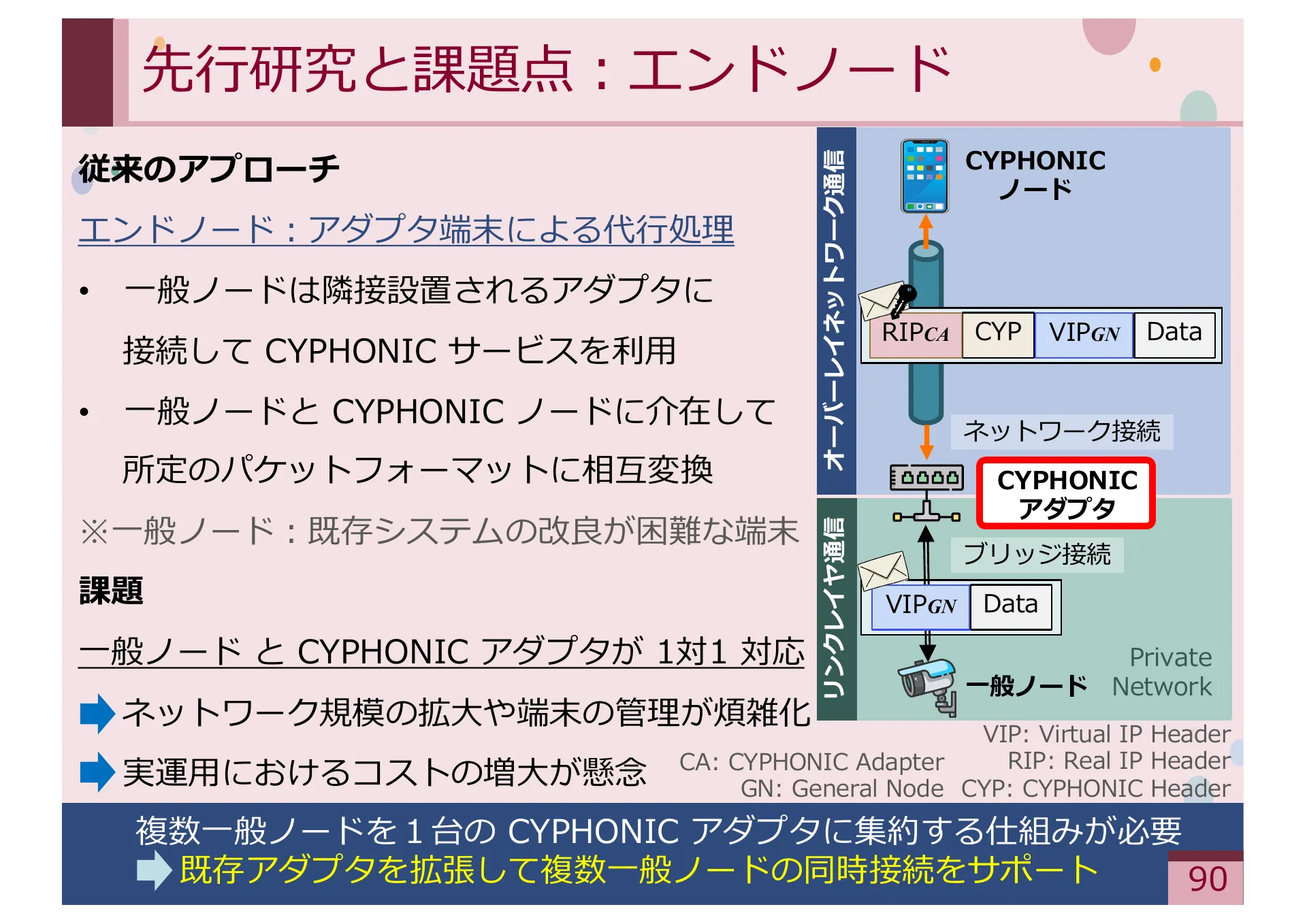

P.90 — 予備資料。マルチスレッド化設計の補足。

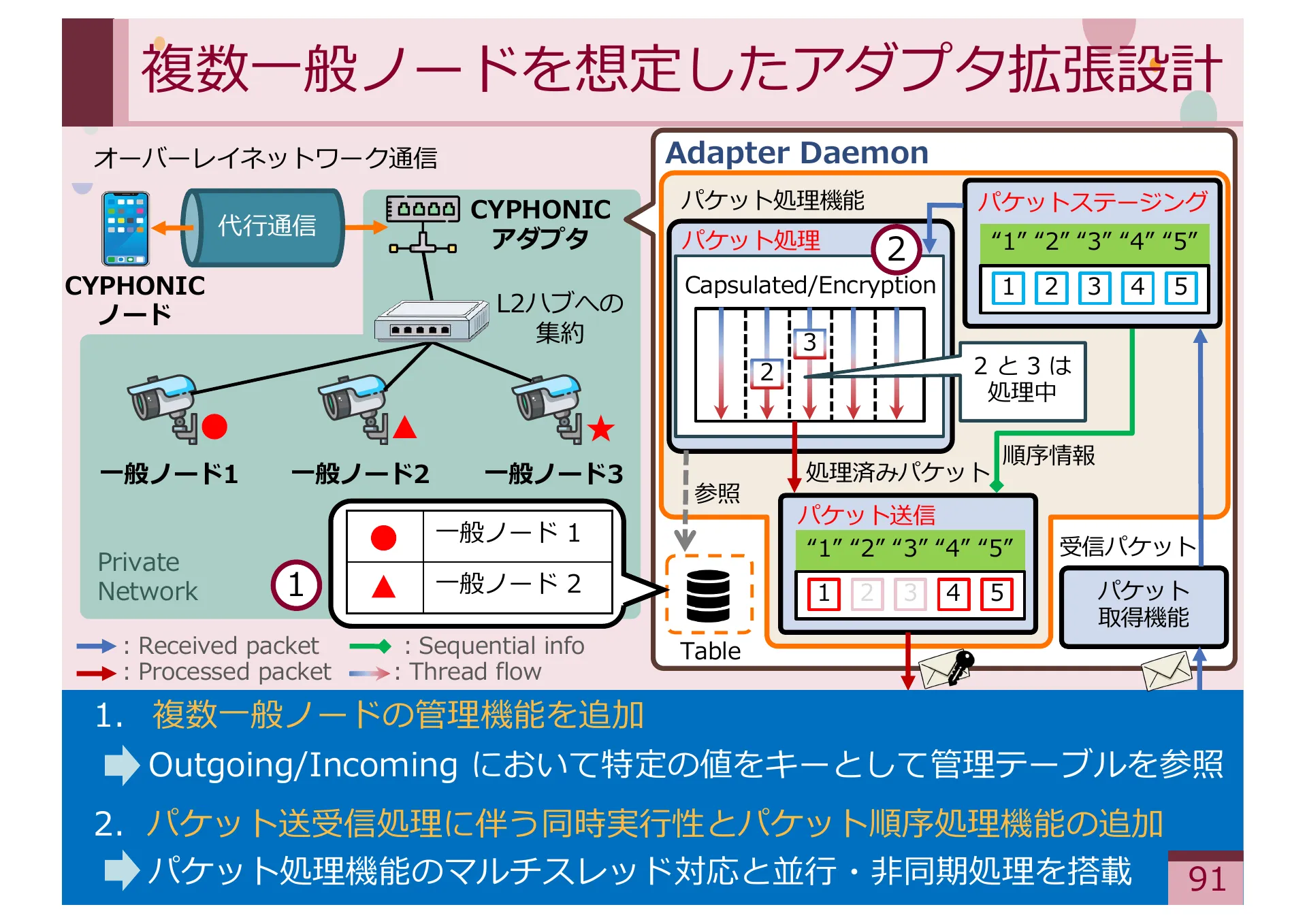

P.91 — 予備資料。ステート情報共有の補足。

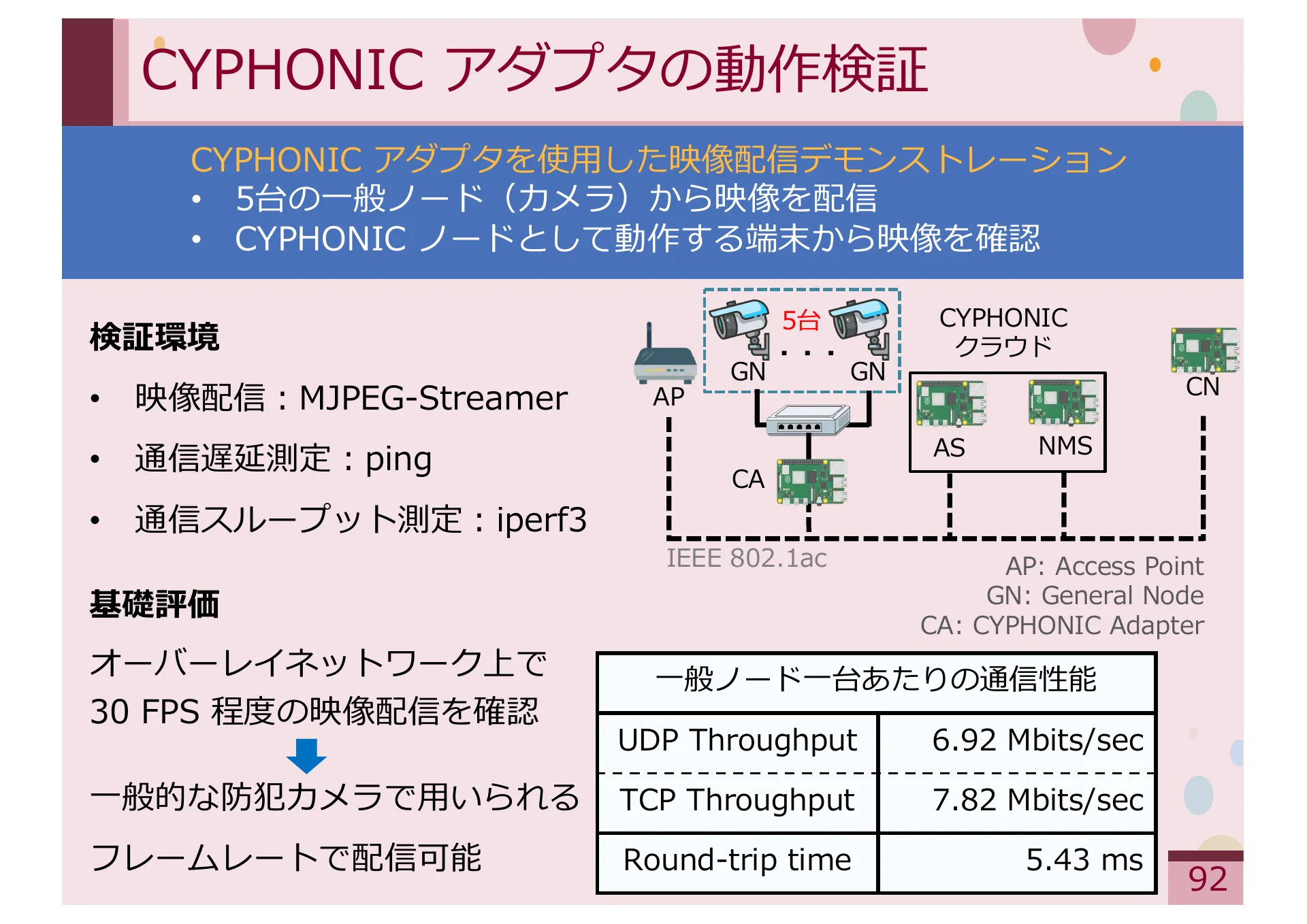

P.92 — 予備資料。パケット処理フローの補足。

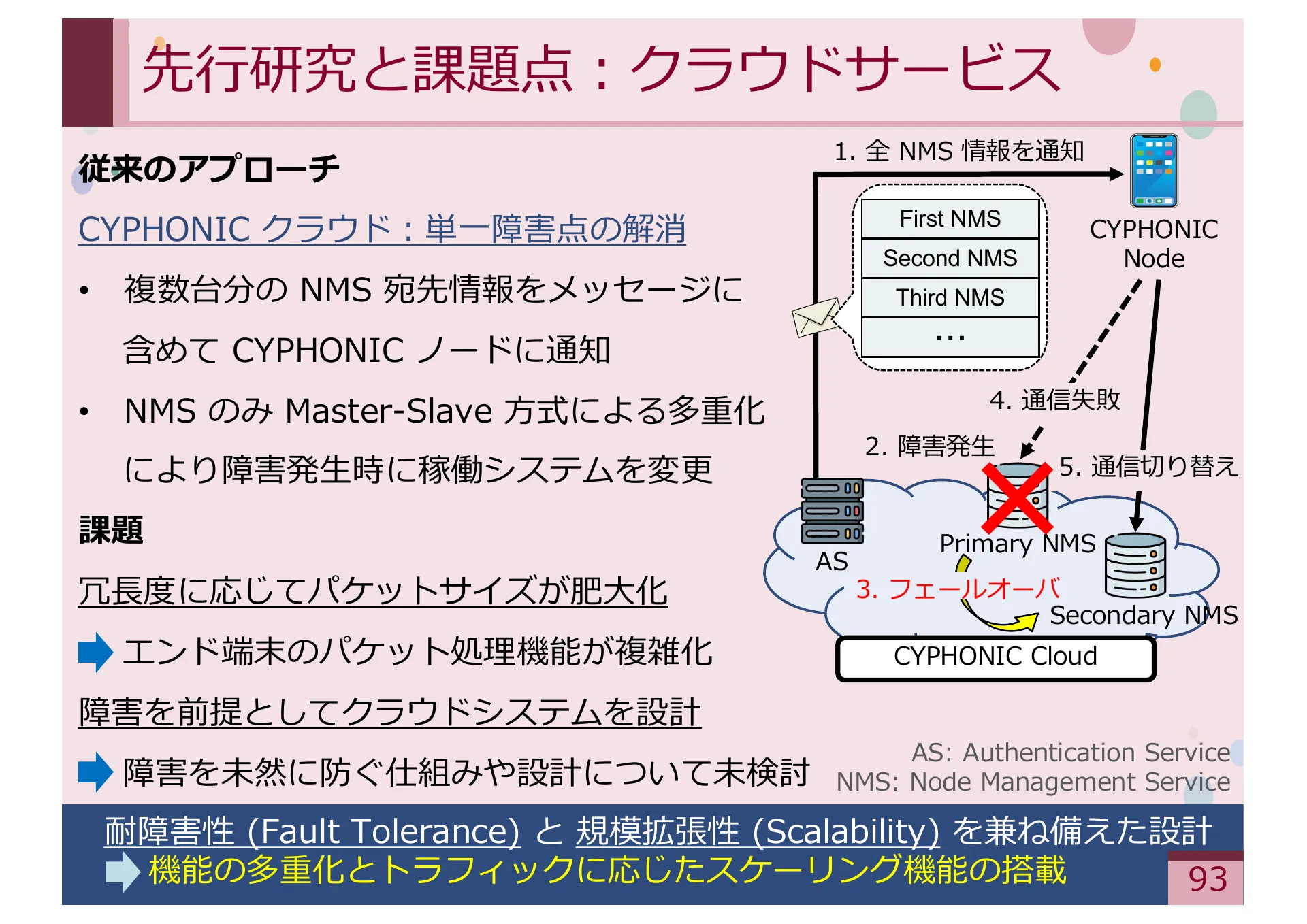

P.93 — 予備資料。クラウド負荷分散の補足。

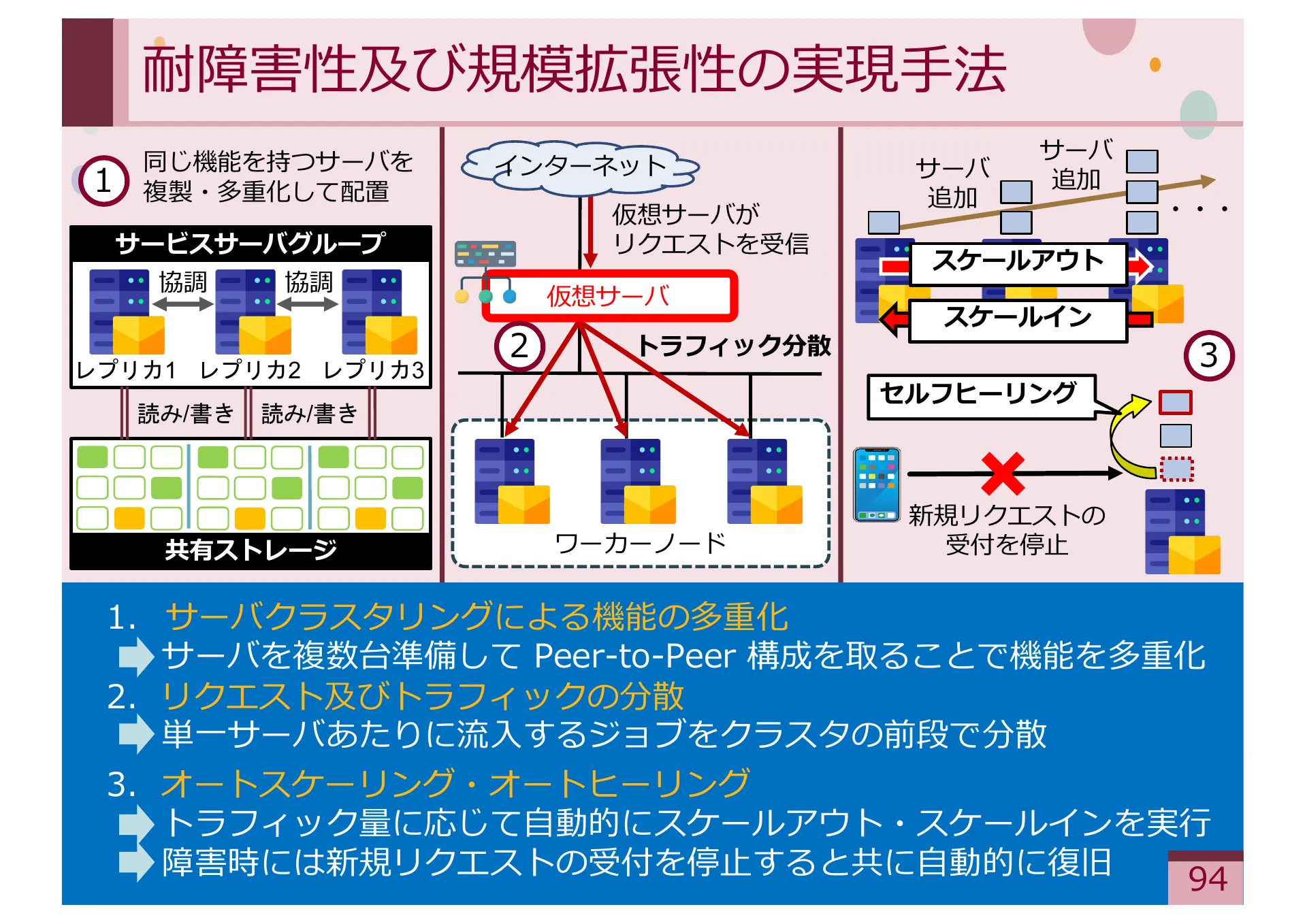

P.94 — 予備資料。ネットワーク構成図の補足。
P.95 — 予備資料。オートスケールロジックの補足。
P.96 — 予備資料。スケーリング評価データの補足。
P.97 — 予備資料。リソース消費傾向の補足。
